ТРНУ
Описание прибора
Угловой шестигранный фитинг без уплотнительного кольца ТРНУ предназначен для соединения различных элементов пневматических систем
Технические характеристики:
Версия: 2014-10-09-КВА
Технические характеристики:
| Параметр | Значение |
| Тип присоединения
| Трубка – наружная резьба |
| Внешний диаметр присоединяемой трубки | 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм |
| Присоединительная резьба | M5, M6, K⅛", K¼", K⅜", K½" |
| Рабочее давление
| 0…0,8 МПа |

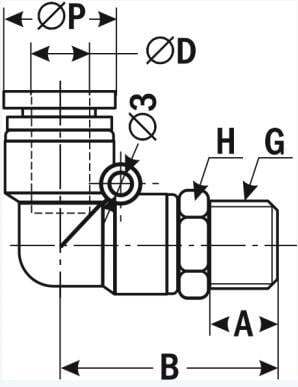

| Габаритные размеры |
 |
| Модель | Размеры, мм
| |||||
| A
| B
| ∅ D
| G
| H
| P
| |
| ТРНУ-04 | 4; 4; 7; 9; 10; 11
| 21; 21; 24,5; 33,5 | 4
| M5, M6, K⅛", K¼"
| 10; 10; 10; 14
| 10,5
|
| ТРНУ-06 | 4; 4; 7; 9; 10; 11
| 25; 25; 26; 29; 30; 37
| 6
| M5, M6, K⅛", K¼", K⅜", K½"
| 12; 12; 12; 14; 17; 21
| 13,5
|
| ТРНУ-08 | 7; 8,5; 9; 10,5
| 29; 32; 32; 33,5
| 8
| K⅛", K¼", K⅜", K½"
| 14; 14; 17; 21
| 15,5 |
| ТРНУ-10 | 7,5; 9; 9; 10,5
| 32; 32; 35; 37
| 10
| 17; 17; 17; 21
| 18,2
| |
| ТРНУ-12 | 7,5; 9; 9; 10,5
| 35; 36; 36; 38
| 12
| 19; 19; 19; 21
| 19,8
| |
| ТРНУ-14 | 10,5; 13,5
| 35; 36; 36; 38
| 14
| K⅜", K½"
| 24; 24
| 23,2
|
| ТРНУ-16 | 10,5; 13,5
| 42; 45
| 16
| 24; 24
| 25,8
| |
