ТРНУ.К
Описание прибора
Угловой шестигранный фитинг с уплотнительным кольцом ТРНУ.К предназначен для соединения различных элементов пневматических систем
Технические характеристики:
Версия: 2014-10-09-КВА
Технические характеристики:
| Параметр | Значение |
| Тип присоединения
| Трубка – наружная резьба |
| Внешний диаметр присоединяемой трубки | 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм |
| Присоединительная резьба | M5, M6, K⅛", K¼", K⅜", K½" |
| Рабочее давление
| 0…0,8 МПа |

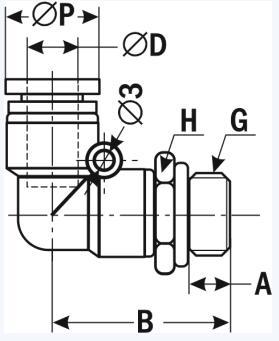

| Габаритные размеры |
 |
| Модель | Размеры, мм
| |||||
| A
| B
| ∅ D
| G
| H
| P
| |
| ТРНУ.К-04 | 4; 4; 7,5; 9
| 21; 21; 24,5; 26 | 4
| M5, M6, G⅛", G¼"
| 10; 10; 10; 14
| 10,5
|
| ТРНУ.К-06 | 3; 4; 4; 6; 7; 10,5
| 24; 25; 29; 32; 32; 32 | 6
| M5, M6, G⅛", G¼", G⅜", G½"
| 12; 12; 12; 16; 19; 21
| 13,5
|
| ТРНУ.К-08 | 4; 5; 6,5; 10,5
| 28; 30; 31; 33,5 | 8
| G⅛", G¼", G⅜", G½" | 14; 17; 19; 21
| 15,5
|
| ТРНУ.К-10 | 9; 9; 10,5
| 35,5; 35,5; 37 | 10
| 17; 17; 21
| 18,2
| |
| ТРНУ.К-12 | 7,5; 9; 9; 10,5
| 35; 36; 36; 38 | 12
| 19; 19; 19; 21
| 19,8
| |
| ТРНУ.К-14 | 10,5; 13,5
| 41,6; 44,6 | 14
| G⅜", G½" | 24; 24
| 23,2
|
| ТРНУ.К-16 | 10,5; 13,5
| 41,8; 44,8 | 16
| 24; 24
| 25,8
| |
