ТТП
Описание прибора
Прямой круглый фитинг ТТП предназначен для соединения двух трубок одинакового диаметра
Технические характеристики:
Версия: 2014-10-09-КВА
Технические характеристики:
| Параметр | Значение |
| Тип присоединения
| Трубка – трубка |
| Внешний диаметр присоединяемой трубки | 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм |
| Рабочее давление
| 0…0,8 МПа |

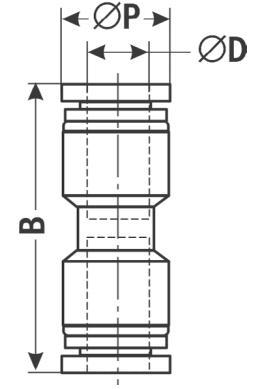

| Габаритные размеры |
 |
| Модель
| B, мм
| D, мм
| Р, мм
|
| ТТП-04
| 39
| 4
| 11 |
| ТТП-06
| 37,5 ± 2,5 | 6
| 12,8 ± 0,8 |
| ТТП-08
| 40 ± 2 | 8
| 14,8 ± 0,8 |
| ТТП-10
| 49,5 ± 6,5 | 10
| 18 ± 0,6 |
| ТТП-12
| 57 | 12
| 20 |
| ТТП-14
| 69 | 14
| 24,5 |
| ТТП-16
| 75 | 16
| 26,5
|
