ТТУ
Описание прибора
Угловой фитинг ТТУ предназначен для соединения двух трубок одинакового диаметра
Технические характеристики:
Версия: 2014-10-09-КВА
Технические характеристики:
| Параметр | Значение |
| Тип присоединения
| Трубка – трубка |
| Внешний диаметр присоединяемой трубки | 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм |
| Рабочее давление
| 0…0,8 МПа |

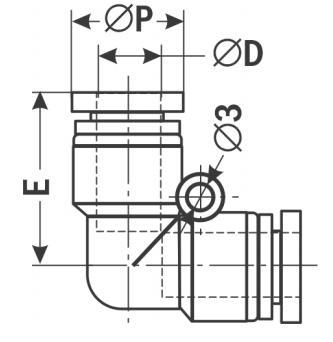

| Габаритные размеры |
 |
| Модель
| D, мм
| E, мм
| Р, мм
|
| ТТУ-04
| 4
| 17,3
| 10,5
|
| ТТУ-06
| 6
| 20,5
| 12
|
| ТТУ-08
| 8
| 22,5
| 14
|
| ТТУ-10
| 10
| 27,5
| 18,2
|
| ТТУ-12
| 12
| 27,5
| 19,8
|
| ТТУ-14
| 14
| 31
| 23,2
|
| ТТУ-16
| 16
| 32,6 | 23,2 |
