ТТ.3.12
Описание прибора
Фитинг-тройник ТТ.3.12 предназначен для соединения трех трубок одинакового диаметра
Технические характеристики:
Версия: 2014-10-09-КВА
Технические характеристики:
| Параметр | Значение |
| Тип присоединения | 3 трубки |
| Внешний диаметр присоединяемой трубки | 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм |
| Рабочее давление
| 0…0,8 МПа |

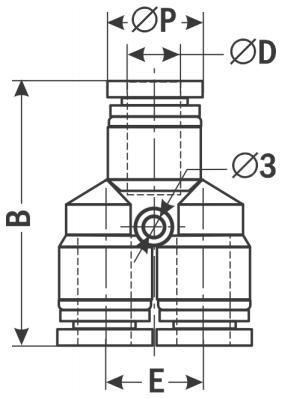

| Габаритные размеры |
 |
| Модель
| B, мм
| D, мм
| E, мм
| Р, мм
|
| ТТ.3.12-04
| 38,5 | 4
| 12
| 11
|
| ТТ.3.12-06
| 38,5 | 6
| 13,5 | 13
|
| ТТ.3.12-08
| 38,5 | 8
| 15 | 14,7
|
| ТТ.3.12-10
| 50 | 10
| 18,3 | 18,2
|
| ТТ.3.12-12
| 52,2 | 12
| 20 | 20
|
| ТТ.3.12-14
| 69 | 14
| 26 | 24,5
|
| ТТ.3.12-16
| 69 | 16
| 26 | 25,6 |
