ТТ.3
Описание прибора
Фитинг-тройник ТТ.3 предназначен для соединения трех трубок одинакового диаметра
Технические характеристики:
Версия: 2014-10-09-КВА
Технические характеристики:
| Параметр | Значение |
| Тип присоединения | 3 трубки |
| Внешний диаметр присоединяемой трубки | 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм |
| Рабочее давление
| 0…0,8 МПа |

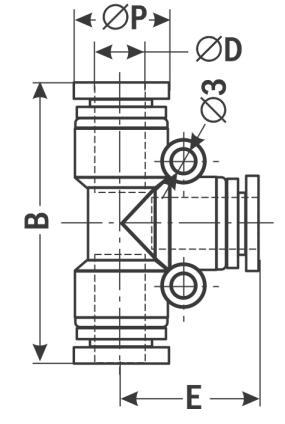

| Габаритные размеры |
 |
| Модель
| B, мм
| D, мм
| E, мм
| Р, мм
|
| ТТ.3-04
| 36
| 4
| 19
| 11
|
| ТТ.3-06
| 41 | 6
| 21 | 12 |
| ТТ.3-08
| 45 | 8
| 22,5 | 14 |
| ТТ.3-10
| 56 | 10
| 22,5 | 19
|
| ТТ.3-12
| 57 | 12
| 29 | 20 |
| ТТ.3-14
| 73 | 14
| 37 | 24,5 |
| ТТ.3-16
| 74 | 16
| 38 | 25,3 |
