ТТ.5
Описание прибора
Фитинг-разветвитель ТТ.5 на пять трубок одинакового диаметра Технические характеристики:
Версия: 2014-10-09-КВА
| Параметр | Значение |
| Тип присоединения | 5 трубок |
| Внешний диаметр присоединяемой трубки | 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм |
| Рабочее давление
| 0…0,8 МПа |

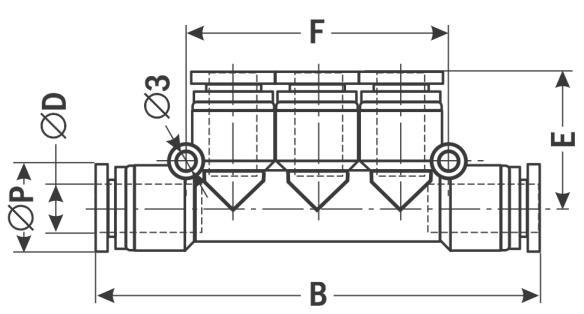

| Габаритные размеры |
 |
| Модель
| B, мм
| D, мм
| E, мм
| F, мм
| Р, мм
|
| ТТ.5-04
| 66
| 4
| 12,4 | 41 | 12 |
| ТТ.5-06
| 66
| 6
| 20 | 41 | 12 |
| ТТ.5-08
| 75,5 | 8 | 22,5 | 48 | 14
|
| ТТ.5-10
| 92,5
| 10 | 24 | 56 | 18 |
| ТТ.5-12
| 97,5
| 12
| 26
| 58
| 20
|
| ТТ.5-14 | н/д | 14
| н/д | н/д | н/д |
