ТРН.КР
Описание прибора
Фитинг с краном ТРН.КР предназначен для соединения различных элементов пневматических систем
Версия: 2014-10-09-КВА
Технические характеристики:
| Параметр | Значение |
| Тип присоединения | Трубка – наружная резьба |
| Внешний диаметр присоединяемой трубки | 6 мм, 8 мм, 10 мм |
| Присоединительная резьба | K⅛", K¼", K⅜", K½" |
| Рабочее давление | 0…0,8 МПа |

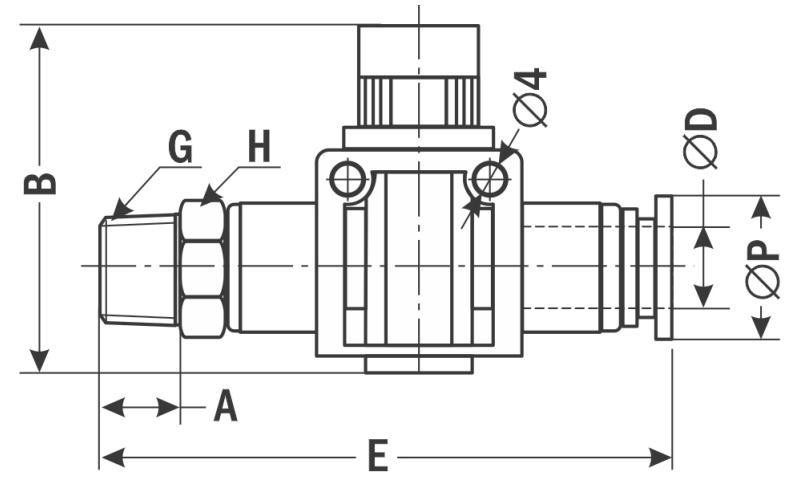

| Габаритные размеры |
 |
| Модель
| A, мм | B, мм | D, мм | E, мм | G, мм | H, мм | P, мм |
| ТРН.КР-06 | 5; 7,5; 8
| 41,5
| 6
| 56; 58; 59
| K⅛", K¼", K⅜"
| 12; 14; 17
| 12
|
| ТРН.КР-08 | 5; 7,5; 8 | 41,5 | 8
| 56; 58; 59
| 14; 14; 17
| 14
| |
| ТРН.КР-10 | 6,5; 7,5; 9,5 | 43 | 10
| 68; 68; 70
| K¼", K⅜", K½"
| 17; 17; 21
| 17,5
|
