ТРН.КР
Описание прибора
Фитинг с краном ТРН.КР предназначен для соединения различных элементов пневматических систем
Версия: 2014-10-09-КВА
Технические характеристики:
Параметр | Значение |
Тип присоединения | Трубка – трубка |
Внешний диаметр присоединяемой трубки | 4 мм, 6 мм, 8 мм, 10 мм, 12 мм |
Рабочее давление | 0…0,8 МПа |

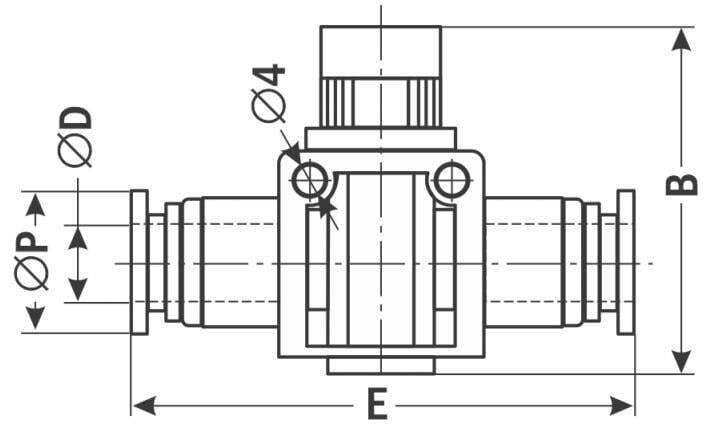

Габаритные размеры |
Модель | B, мм | D, мм | E, мм | P, мм |
ТРН.КР-04 | 41,5 | 4
| 48
| 10
|
ТРН.КР-06 | 41,5
| 6
| 50 | 12 |
ТРН.КР-08 | 42 | 8
| 50 | 14 |
ТРН.КР-10 | 43,5 | 10
| 60 | 17,5 |
ТРН.КР-12 | 45 | 12
| 64,5 | 19,5 |
