КП-Л
Описание прибора
Логический клапан "или" КП-Л предназначен для управления воздушным потоком
Технические характеристики:
Версия: 2014-10-13-КВА
Технические характеристики:
| Параметр | Значение |
| Рабочее давление
| 0,15…1 МПа |
| Максимальное давление | 1,2 МПа |
| Материал уплотнения
| NBR |
| Рабочая температура
| −5...60°C |
| Уплотнение
| NBR |
| Присоединение
| G⅛"...G1" |

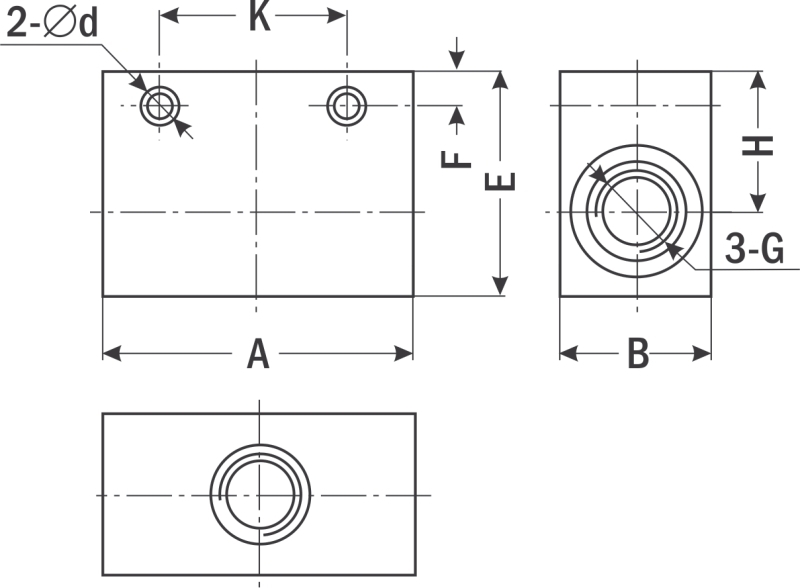

| Габаритные размеры |
 |
| Модель
| Размеры, мм
| |||||||
| G
| A | B | ∅ d | E | F | H | K | |
| КП-Л-6
| G⅛"
| 54
| 25
| 4,8
| 40
| 8
| 25
| 36
|
| КП-Л-8
| G¼"
| |||||||
| КП-Л-10
| G⅜"
| 70
| 34
| 7
| 50
| 9
| 31
| 48
|
| КП-Л-15
| G½"
| |||||||
| КП-Л-20
| G¾"
| 93
| 50
| 70
| 10
| 42
| 72
| |
| КП-Л-25
| G1"
| |||||||
