ДР-П-34
Описание прибора
Срок поставки: Снято с производства

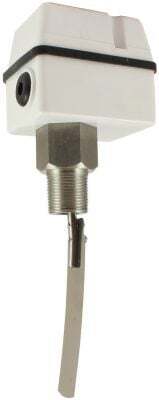

Реле потока лепестковое ДР-П-34 предназначено для контроля потока неагрессивных жидкостей в трубопроводе. Приборы устанавливаются в тройник трубопровода.
Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации.
Особенности:
Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации.
- В комплект поставки входят сменные пластинки (лепестки) для труб диаметром от ¾" до 6"
- Подстроечный винт для изменения порога срабатывания реле
| Параметр
| Значение
| |
| ДР-П-34-15 | ДР-П-34-20 | |
| Рабочая среда | Вода, этиленгликоль и другие жидкости, неагрессивные к нерж. стали
| |
| Максимальное давление рабочей среды
| 1,6 МПа
| |
| Температура рабочей среды
| −25…125°С | |
| Температура эксплуатации
| −20…70°С | |
| Расход
| 0,6...94,2 м³/ч | |
| Реле | ~8 А, 220 В | |
| Присоединение | K½" | K¾" |
| Материал штуцера | Нержавеющая сталь | |
| Количество сменных лепестков
| 5 шт.
| |
| Степень защиты | IP55 | |
| Габаритные размеры без лепестков | 158×88×63 мм
| |
| Габаритные размеры лепестков | 30,5×26 мм
57×26 мм 83×26 мм 108×26 мм 162×26 мм | |
| Вес
| 417 г
| 468 г
|

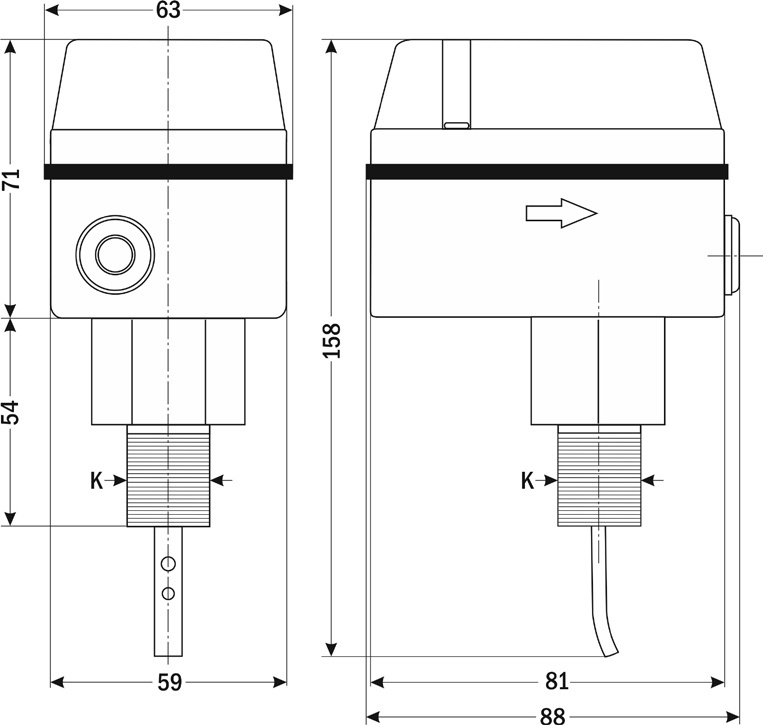

| Габаритные размеры
|
 |

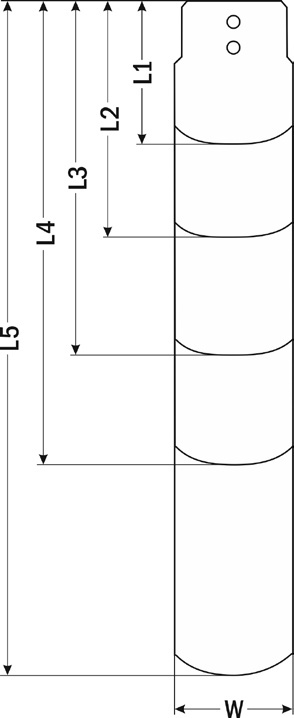

| Сменные лепестки
|
 |
|
Размеры, мм
| ДР-П-34
|
| L1
| 30,5
|
| L2
| 57
|
| L3
| 83 |
| L4
| 108 |
| L5
| 162 |
| W
| 26
|
