ДР-П-03
Описание прибора
Стоимость: 2340 р.
Срок поставки: Со склада
Реле потока лепестковое ДР-П-03 предназначено для контроля потока неагрессивных жидкостей в трубопроводе. Приборы устанавливаются в тройник трубопровода.
Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации.
Особенности:
Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации.
- В комплект поставки входят сменные пластинки (лепестки) для труб диаметром от ¾" до 6"
- Подстроечный винт для изменения порога срабатывания реле
| Параметр
| Значение
| ||
| ДР-П-03-15 | ДР-П-03-20 | ДР-П-03-25 | |
| Рабочая среда | Вода, этиленгликоль и другие жидкости, неагрессивные к нерж. стали | ||
| Максимальное давление рабочей среды | 1 МПа | ||
| Температура рабочей среды | 1…100°С | ||
| Температура эксплуатации
| 0…60°С | ||
| Расход
| 0,6...94,2 м³/ч
| 0,66...48,6 м³/ч | |
| Реле | ~15 А, 220 В | ||
| Присоединение | G½" | G¾" | G1" |
| Материал штуцера | Латунь | ||
| Количество сменных лепестков
| 2 шт.
| 1 шт.
| 5 шт.
|
| Степень защиты
| IP33
| ||
| Габаритные размеры без лепестков
| 122×86×64 мм | ||
| Размеры сменных лепестков | 43×16 мм
50×16 мм | 45×22 мм | 36×27 мм
60×27 мм 89×27 мм 125×27 мм 156×27 мм |
| Вес | 336 г
| 350 г
| 363 г
|

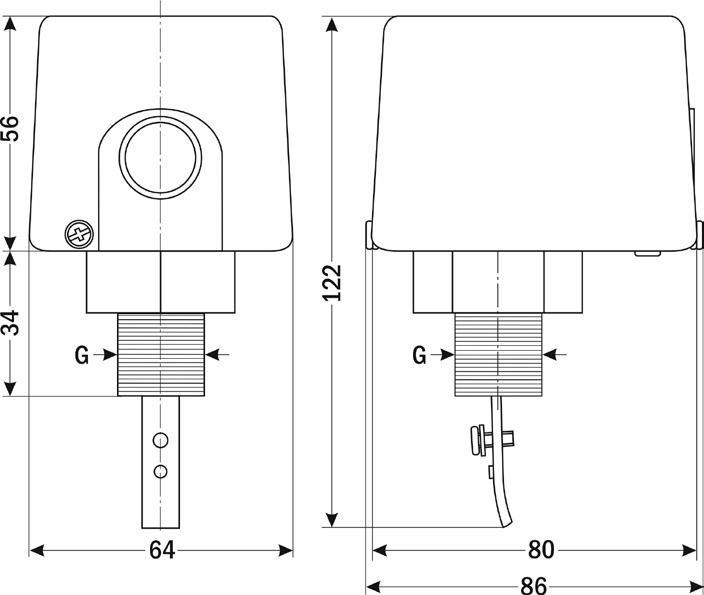

| Габаритные размеры
|
 |

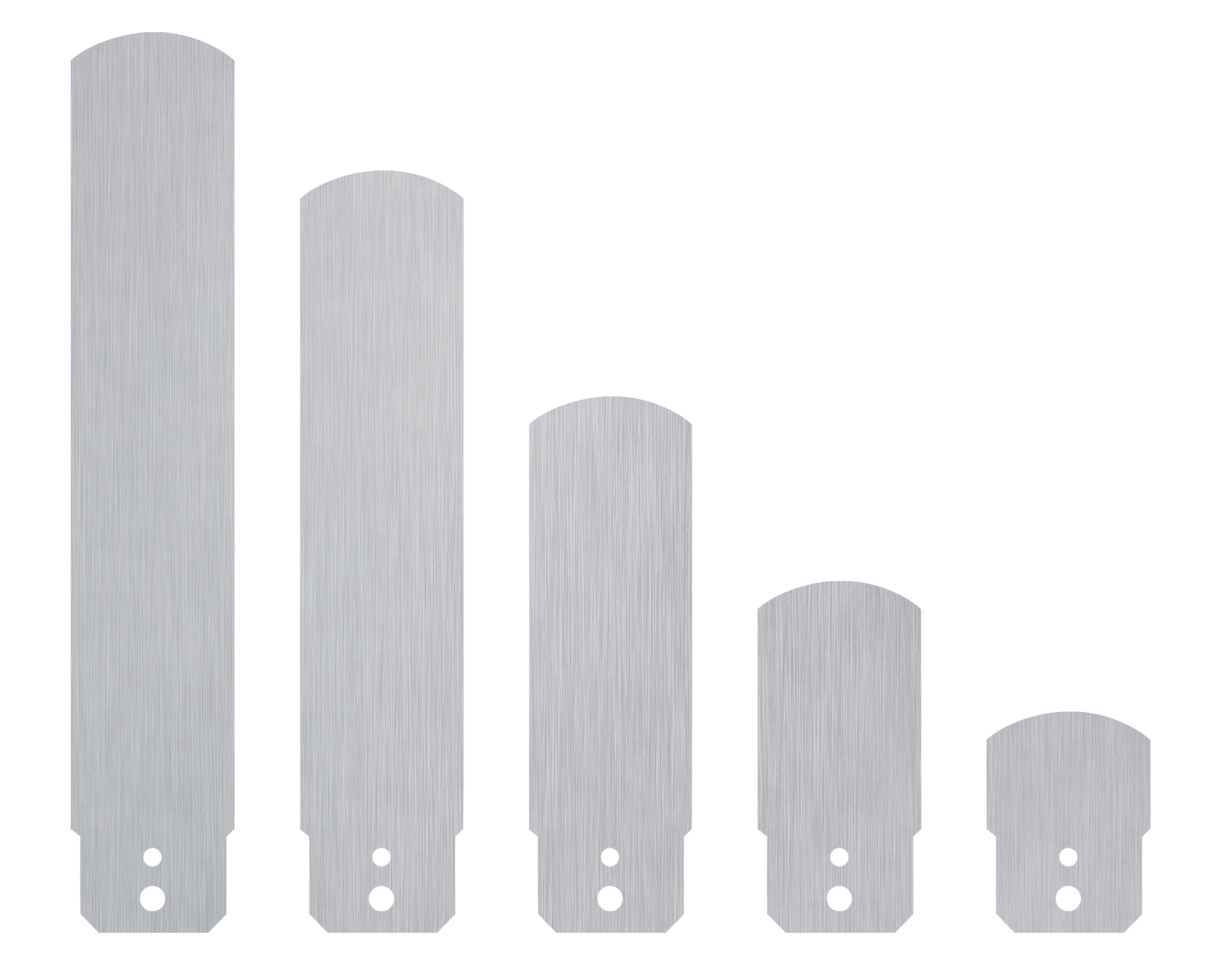

| Сменные лепестки
|
 |
|
Размеры, мм
| ДР-П-03
| ||
| -15
| -20
| -25
| |
| L1
| 43
| 45
| 36
|
| L2
| 50
| – | 60
|
| L3
| – | – | 89
|
| L4
| – | – | 125
|
| L5
| – | – | 156
|
| W
| 16
| 22
| 27
|
Версия: 2016-03-25-КВА
