ДР-ПП-41

Датчик-реле потока поршневой ДР-ПП-41 предназначен для контроля потока воды через трубопровод, а также для управления исполнительными механизмами с целью защиты оборудования от «сухого хода». При наличии потока воды в трубопроводе датчик-реле подает сигнал на выводы.
Принцип работы датчиков-реле основан на отклонении лепестка внутри прибора. Лепесток смещается под действием давления потока жидкости в трубе и замыкает контакты геркона. В случае отсутствия потока в трубе лепесток возвращается в  исходное положение под действием силы тяжести, что приводит к размыканию контактов. Направление движения потока должно соответствовать стрелке на корпусе датчика-реле.
Технические характеристики:

Параметр	Значение
	ДР-ПП-41-15	ДР-ПП-41-20	ДР-ПП-41-25
Рабочая среда	Вода и другие неагрессивные среды
Мах давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...110°C
Min расход	3 л/мин	3,5 л/мин	3,5 л/мин
Max расход	15 л/мин	20 л/мин	50 л/мин
Коммутируемая мощность	50 Вт
Мах коммутируемый ток	=0,5 А (при =110 В)
Мах коммутируемое напряжение	=220 В
Степень защиты	IP65
Длина провода	410 мм
Материал	Нержавеющая сталь
Присоединение	внутр. G½''	внутр. G¾"	внутр. G1"
Монтажное положение	Горизонтальное
Габаритные размеры	63×58×51 мм	78×68×56 мм	86×75×61 мм
Вес	233 г	345 г	481 г

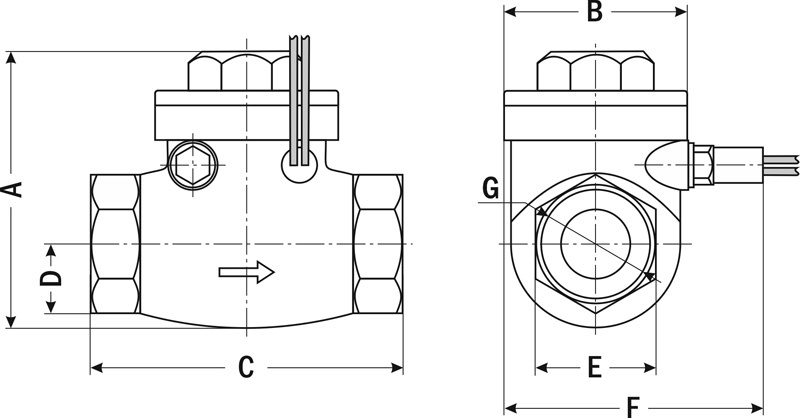

Габаритные размеры

Размеры, мм	Модель
	ДР-ПП-41-15	ДР-ПП-41-20	ДР-ПП-41-25
A	58	68	75
B	37	44	49
C	63	78	86
D	14	17,5	21
E	25	31	38
F	51	56	61
G	½"	¾"	1"

Версия: 2016-01-29-КВА
