ДР-П-35
Описание прибора
Стоимость: 12285 р.
Срок поставки: Со склада
Реле потока лепестковое ДР-П-35 предназначено для контроля потока неагрессивных жидкостей в трубопроводе. Приборы устанавливаются в тройник трубопровода.
Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации.
Особенности:
Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации.
- В комплект поставки входят сменные пластинки (лепестки) для труб диаметром от ¾" до 6"
- Подстроечный винт для изменения порога срабатывания реле
| Параметр
| Значение
| ||
| ДР-П-35-15
| ДР-П-35-20
| ДР-П-35-25
| |
| Рабочая среда | Вода, этиленгликоль и другие жидкости, неагрессивные к нерж. стали
| ||
| Максимальное давление рабочей среды
| 1,6 МПа
| ||
| Температура рабочей среды
| −25…255°С | ||
| Температура эксплуатации
|
−20…80°С
| ||
| Расход
| 1,2...108 м³/ч | ||
| Реле | ~3 А, 220 В | ||
| Присоединение | G½" | G¾"
| G1" |
| Материал штуцера | Нержавеющая сталь | ||
| Количество сменных лепестков
| 5 шт.
| ||
| Степень защиты | IP55 | ||
| Габаритные размеры без лепестков | 149×95×65 мм
| ||
| Габаритные размеры лепестков | 34×25 мм
56×25 мм 84×25 мм 108×25 мм 160×25 мм | ||
| Вес
| 542 г
| 572 г
| 636 г
|
| Габаритные размеры
|
 |

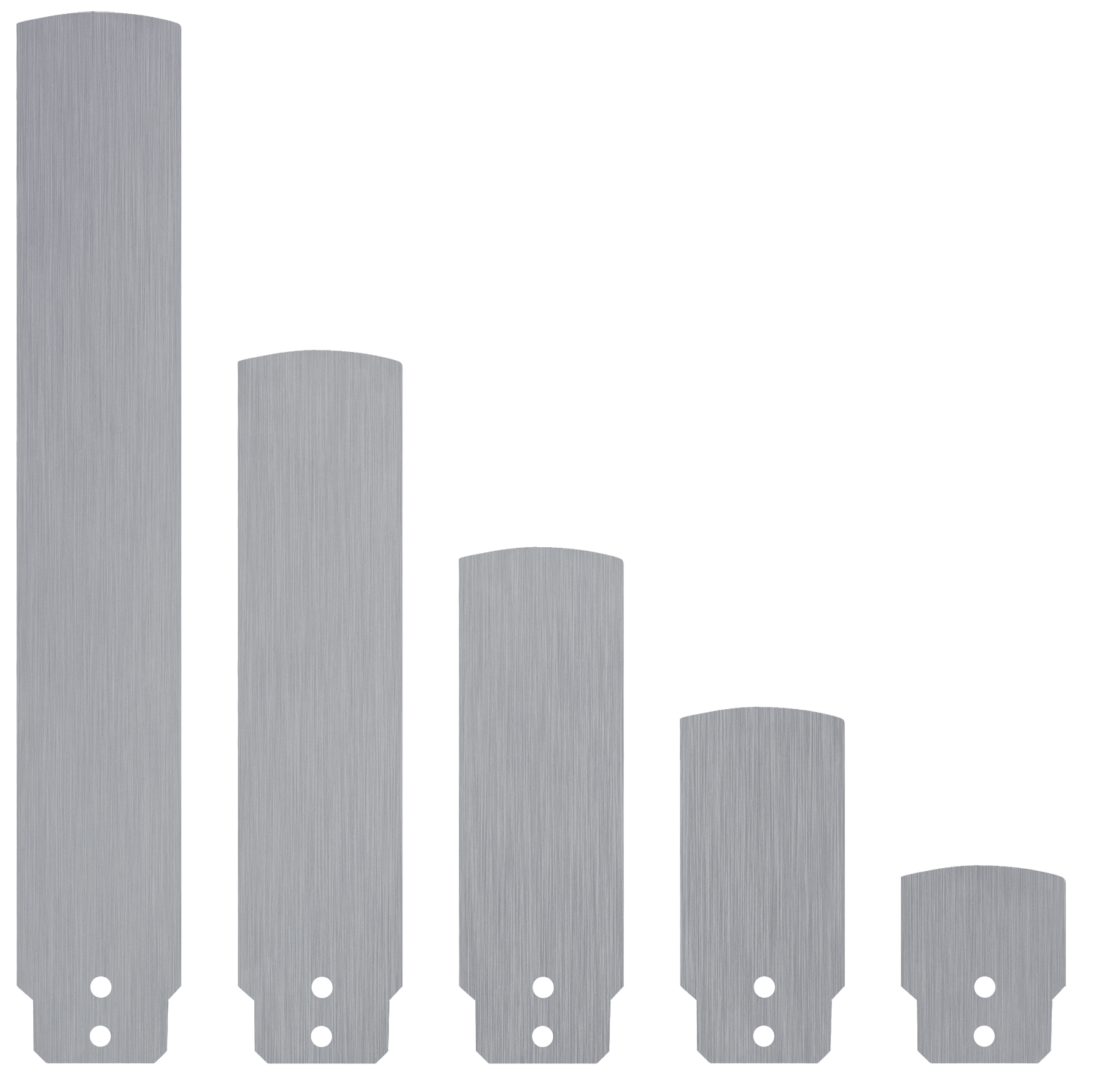

| Сменные лепестки
|
 |
|
Размеры, мм
| ДР-П-35
|
| L1
| 34
|
| L2
| 56
|
| L3
| 84
|
| L4
| 108
|
| L5
| 160
|
| W
| 25
|
Версия: 2016-03-25-КВА
