«ПАРАГРАФ P3»
Описание прибора
Стоимость: 239305 ... 480356
р.
Срок поставки: Выполняется под заказ

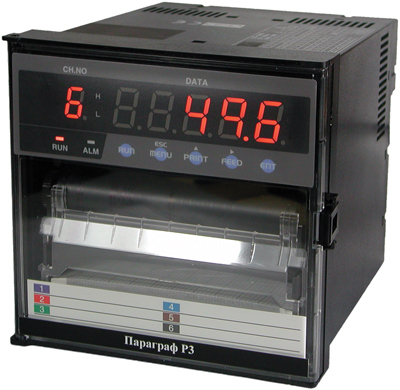

«ПАРАГРАФ P3» – 6-канальный матричный самописец с универсальным входом для измерения, регистрации и регулирования температуры и других физических величин, записи измеренных величин на бумажную диаграммную лентуОсобенности:
- 6 входов и 6 релейных выходов
- Запись на диаграммную бумагу шириной 100 мм (матричная печать)
- Звуковой сигнал при отсутствии бумаги
- Цвета печати: красный, зеленый, голубой, фиолетовый, коричневый, черный
- Время опроса всех каналов: 10 с
- Математическая обработка
- На плате с RS-485 установлены 6 дополнительных выходных реле
| Параметр
| Значение
| Точность
| ||
| на дисплее
| на бумаге
| |||
| Выходные сигналы | Термосопротивления
| Pt100-1: −200…650°С
| ±(0,15% +0,3°С)
| ±0,3% диапазона
|
| JPt100-1: −200…630°С
| ||||
| Pt100-2, JPt100-2: −200…200°С
| ±(0,15% +0,2°С)
| |||
| Термопары
| ТХА (K1): −200…1370°С
| ±(0,15% +0,7°С)
| ||
| ТХА (K2): −200…600°С
| ±(0,15% +0,4°С)
| |||
| ТХА (K3): −200…300°С
| ±(0,15% +0,3°С)
| |||
| ТХК (L): −200…900°С
| ±(0,15% +0,5°С)
| |||
| ТЖК (J1): −200…1100°С
| ±(0,15% +0,5°С)
| |||
| ТЖК (J2): −200…400°С
| ±(0,15% +0,4°С)
| |||
| ТЖК (J3): −200…200°С
| ±(0,15% +0,3°С)
| |||
| ТХКн (E1): −200…800°С
| ±(0,15% +0,5°С)
| |||
| ТХКн (E2): −200…300°С
| ±(0,15% +0,4°С)
| |||
| ТХКн (E3): −200…150°С
| ±(0,15% +0,3°С)
| |||
| ТМКн (T1): −200…400°С
| ±(0,15% +0,5°С)
| |||
| ТМКн (T2): −200…200°С
| ±(0,15% +0,4°С)
| |||
| ТНН (N): 0…1300°С
| ±(0,15% +0,7°С)
| |||
| ТПП (S, R1): 0…1760°С
| ±(0,15% +1°С)
| |||
| ТПП (R2): 0…1200°С
| ±(0,15% +0,8°С)
| |||
| ТПР (B): 0…1820°С
| ±(0,15% +1°С)
| |||
| C: 0…2320°С
| ±(0,15% +1°С)
| |||
| Au-Fe: 1...2320 К
| ±(0,15% +1 K)
| |||
| U: −200…400°С
| ±(0,15% +0,5°С)
| |||
| PR40-20: 0…1880°С
| ±(0,15% +1°С)
| |||
| PL II: 0…1390°С
| ±(0,15% +0,7°С)
| |||
| Аналоговые
| Ток I: 4…20 мА
Напряжение U: −10…10 мВ, 0…20 мВ, 0…50 мВ, −200…200 мВ, 0…5 В, −10…10 В | ±(0,2% +3 е.м.р.)
| ||
| −1…1 В
| ±(0,1% +3 е.м.р.)
| |||
| Выходные сигналы
| Реле (НО-контакт) ~3 А, 250 В; =3 А, 30 В; =0,5 А, 125 В
| |||
| Интерфейс
| RS-232 (опционально RS-485)
| |||
| Потребляемая мощность
| 25 ВА
| |||
| Питание
| ~100…240 В, 50…60 Гц
| |||
| Условия
эксплуатации | Температура
|
0…50°С | ||
| Влажность
|
20…80%RH | |||
| Габаритные размеры
Размеры врезного отверстия | 145×150×175 мм
138×138 мм | |||
| Габаритные размеры |
 |
Версия: 2015-05-25-КВА

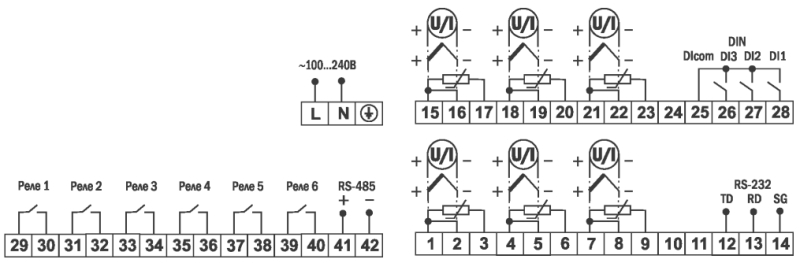

Схемы
