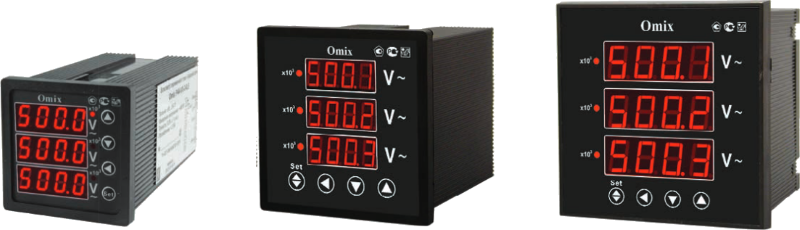

Omix VX-3-0.5

Вольтметр трехфазный щитовой Omix VX-3-0.5 предназначен для измерения и индикации напряжения в трехфазных сетях переменного тока
Особенности:

• Измерение фазных или линейных напряжений в зависимости от схемы подключения
• Возможность подключения трансформаторов напряжения


Технические характеристики:

Параметр	Значение
Диапазон измерения напряжения	~0...500 В (напрямую) P44: ~0...1 МВ (с трансформатором) P77, P99: ~0...5 МВ (с трансформатором)
Погрешность	±(0,5% + 1 е.м.р.)
Потребляемая мощность	P44: < 3 ВА P77, P99: < 5 ВА
Питание	P44: ≅85...264 В, 50...60 Гц P77, P99: ~220 В ± 10%, 50 Гц
Условия эксплуатации	−10...50°С ≤ 85%RH
Степень защиты	IP20
Габаритные размеры	Р44: 48×48×103 мм Р77: 72×72×85 мм Р99: 96×96×86 мм
Размер врезного отверстия	P44: 45×45 мм P77: 67×67 мм P99: 91×91 мм

Габаритный чертеж

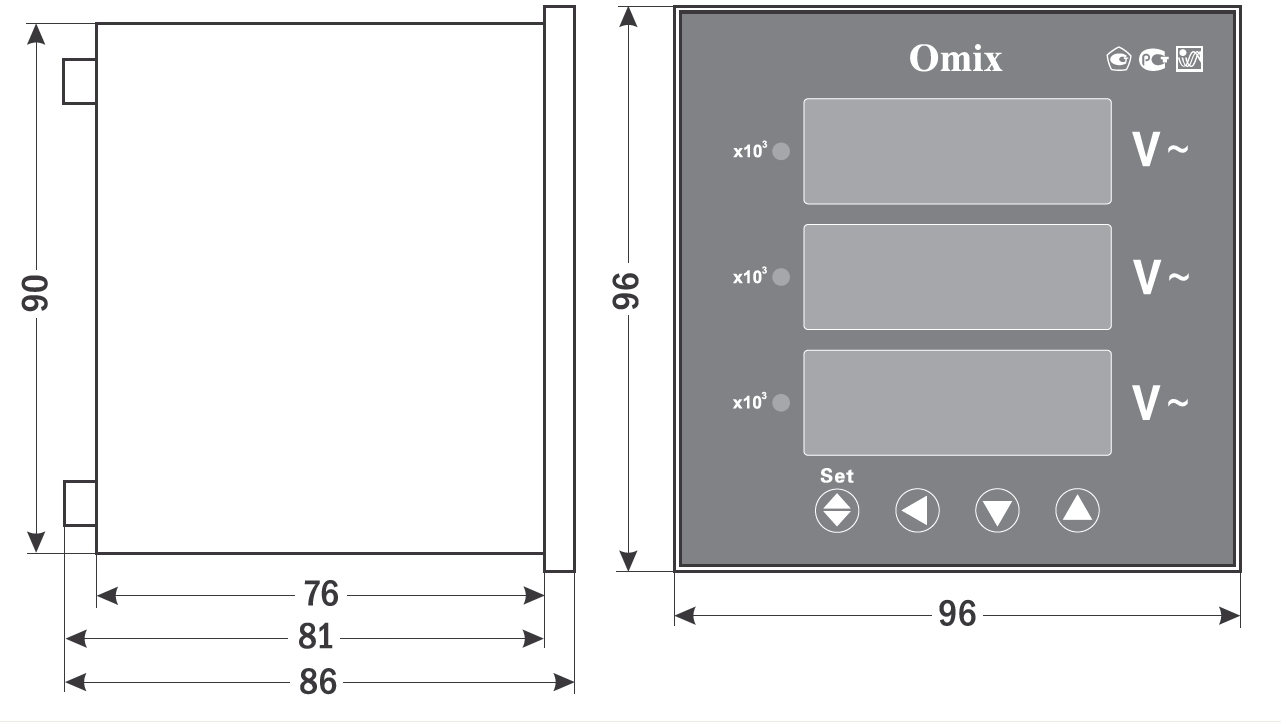

P99

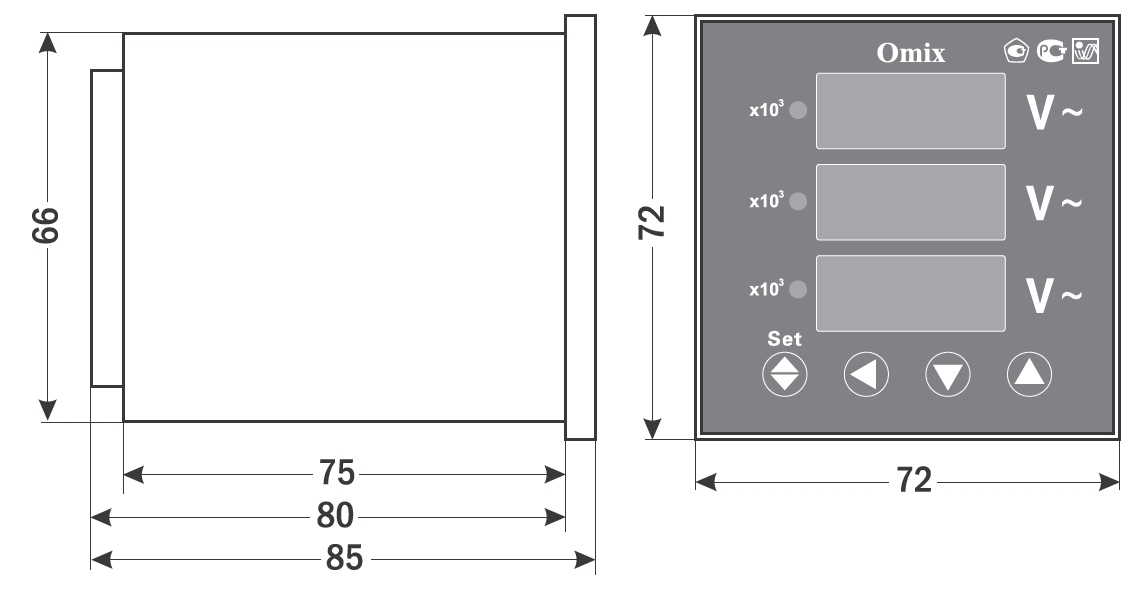

P77

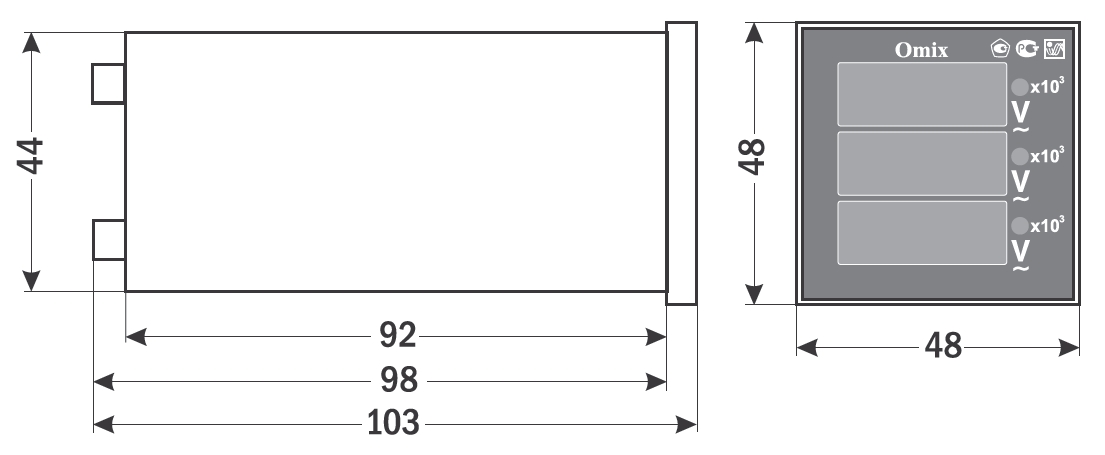

P44

Примечание: Значение коэффициента трансформации задается кнопками на лицевой панели. Для модификации Р44 это значение задается при помощи съемной панели программирования.


Версия: 2015-06-01-НТА
