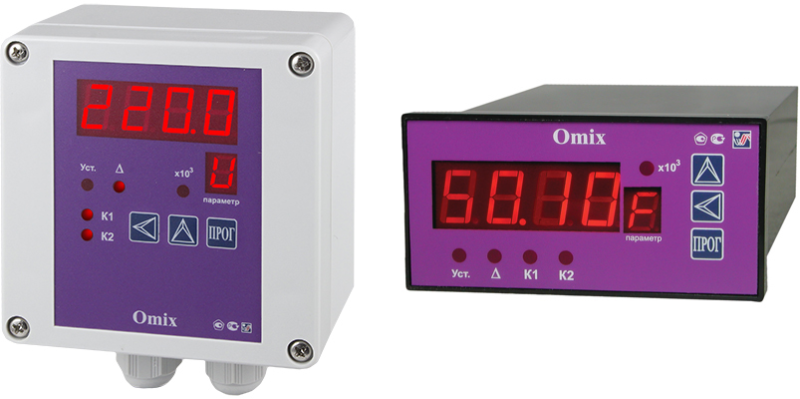

Omix MX-1(R)-0.5-RS485

Измеритель параметров однофазной сети Omix MX-1(R)-0.5-RS485 предназначен для измерения и индикации электрических параметров однофазной сети переменного тока
Особенности:

• Возможность подключения трансформаторов тока и напряжения
• СД-индикатор
• 2 логических управляющих выходных устройства: реле, оптосимистор, оптотранзистор, твердотельное реле

• Интерфейс RS-485, Modbus-RTU, ЩЗС-сервер в комплекте
• Класс точности 0,5


Функциональность прибора может быть модифицирована нашим предприятием под любую задачу заказчика

Технические характеристики:

Параметр	Значение
Напряжение питания	~220 В +10/−15%, 50 ± 1 Гц
Потребляемая мощность	< 5 Вт
Количество выходных реле	2
Нагрузочная способность реле	~10 А, 220 В/=8 А, 28 В
Нагрузочная способность оптосимисторов	~1 А, 220 В (50 мА длительно)
Нагрузочная способность транзистора с ОК	=200 мА, 50 В
Нагрузочная способность аналогового выхода	≤ 500 Ом (4...20 мА) ≤ 2000 Ом (0...5 мА) ≤ 500 Ом (0...20 мА) ≥ 650 Ом (0...10 В) ≥ 65 Ом (0...1 В)
Предел допускаемой приведенной погрешности генерации тока для токового выхода	±0,5%
Выходной сигнал для управления твердотельным реле	=6...24 В, 30 мА
Масса прибора	Не более 0,2 кг
Габаритные размеры и степень защиты корпуса	Щитовой 96×48×100 мм IP20 На DIN-рейку 72×112×60 мм Настенный 100×100×55 мм

Измеряемые параметры:

Наименование параметра	Диапазон измерений		Предел приведенной погрешности
	Прямое подключение	Подключение с использованием трансформаторов
Переменное напряжение	~5...500 В	~5...5000 кВ	±0,5%
Переменный ток	~0...5 А	~0...50 кА	±0,5%
Активная мощность	0...2500 Вт	0...10 МВт	±1,0%
Реактивная мощность	0...2500 ВАР	0...10 МВАР	±1,0%
Полная мощность	0...2500 ВА	0...10 МВА	±1,0%
Коэффициент мощности cos φ	0...1	0...1	±2%
Частота	15...120 Гц	15...120 Гц	±0,5%

Логические управляющие выходы:

Обозначение выхода	Описание
К	Управляющий выход типа реле
S	Управляющий выход типа оптосимистор
T	Управляющий выход типа оптотранзистор
U	Выход для управления твердотельным реле

Аналоговые выходы:

Обозначение выхода	Описание
I420	Один аналоговый выход ЦАП 4...20 мА
2I420	Два аналоговых выхода ЦАП 4...20 мА
U	Один универсальный аналоговый выход ЦАП (4...20 мА, 0...5 мА, 0...20 мА, 0...10 В, 0...1 В)
UI420	Один универсальный аналоговый выход и один аналоговый выход ЦАП 4...20 мА
2U	Два универсальных аналоговых выхода

Напряжение питания:

• АС220: ~220 В, 50 Гц

• АСХ220: ~85...245 В, 50...60 Гц


Условия эксплуатации:

• Температура окружающего воздуха: +5...50°С

• Относительная влажность окружающего воздуха: 45...80%RH, без конденсации влаги
• Атмосферное давление: 84...107 кПа
• Питание: ~220 В +10/−15%, частота 50 ± 1 Гц


Габаритные чертежи

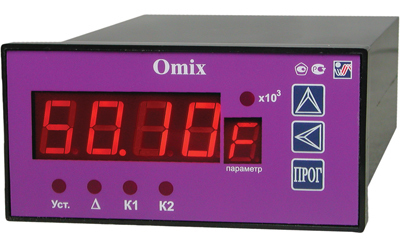

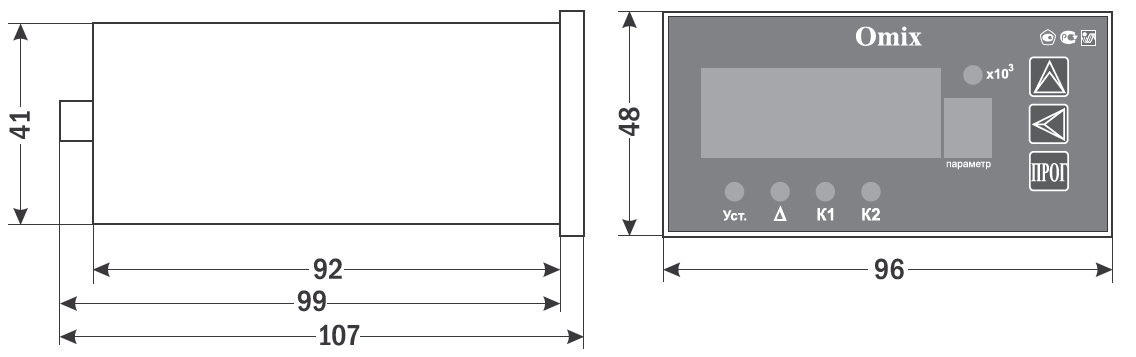

Omix P94-MX-1(R)-0.5-RS485

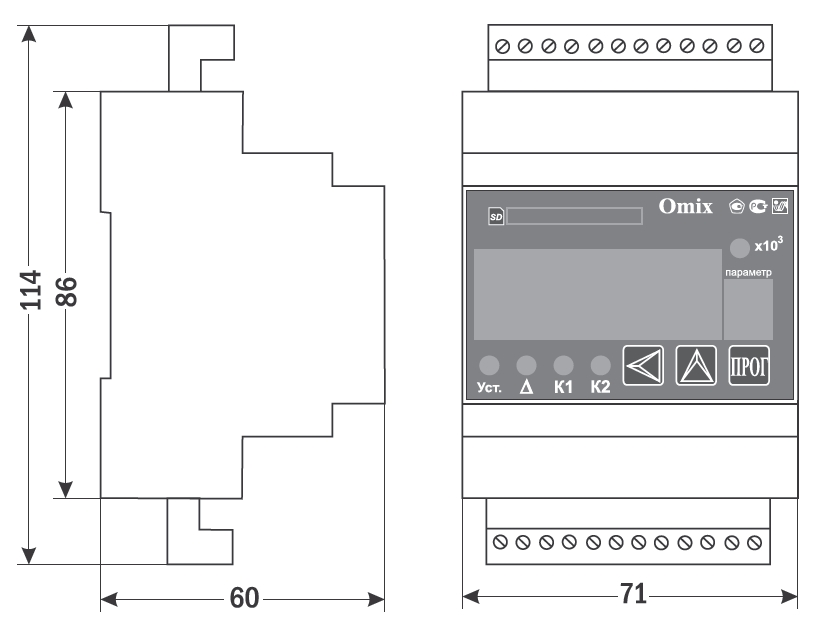

Omix D4-MX-1(R)-0.5-RS485

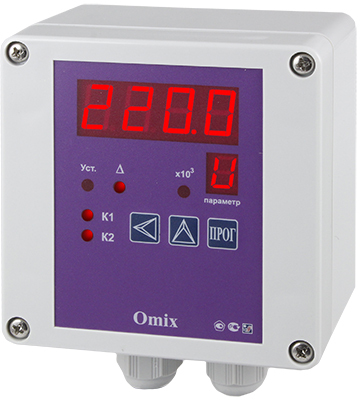

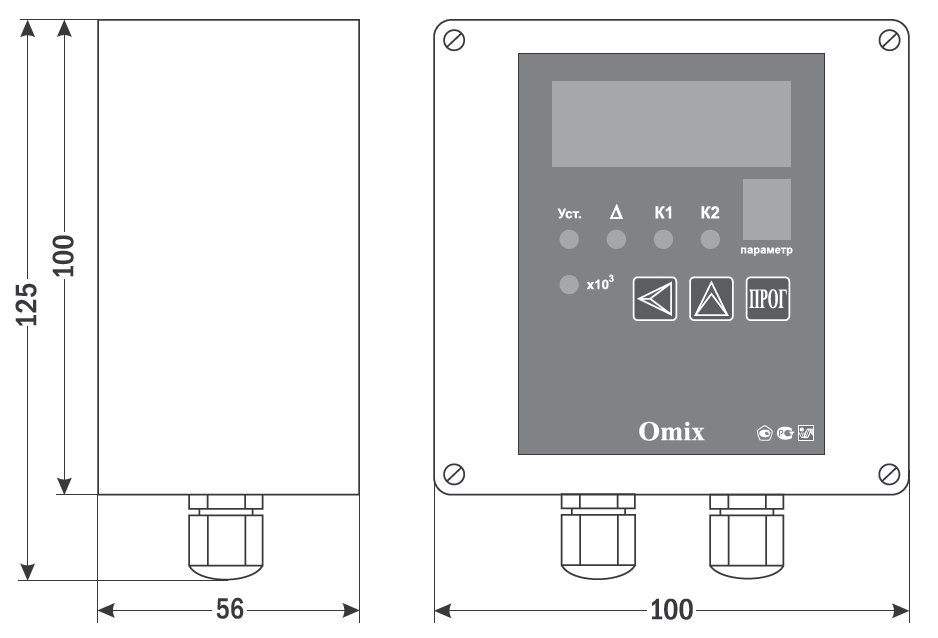

Omix W100-MX-1(R)-0.5-RS485

Версия: 2015-06-01 НТА
