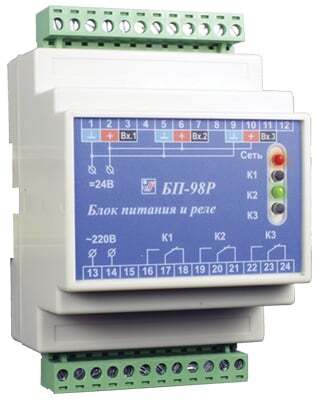

БП98Р

Блок питания и коммутации БП98Р предназначен для преобразования сетевого напряжения в стабилизированное постоянное напряжение =24 В и преобразования трех сигналов «открытый коллектор NPN» в выходы электромагнитных реле «сухой контакт», или в выходы симисторных оптопар, или в выходы оптотранзисторов
Особенности:

• Каналы гальванически не развязаны
• Светодиодный индикатор «Сеть»
• Три светодиодных индикатора К1, К2, К3, обозначающих текущее состояние выходов


Технические характеристики:

Параметр		Значение
Количество каналов		3
Выходное напряжение		=24 B
Амплитуда пульсаций выходного напряжения		≤ 100 мВ
Максимальный ток нагрузки		0,3 А (суммарный по трем каналам)
Входы		Для трех датчиков с NPN-выходом
Выходы		3 реле ∼10 А, 220 В или 3 драйвера оптосимистора ~50 мА, 250 В или 3 оптотранзистора с открытым коллектором =200 мА, 50 В
Выходная мощность		≤ 7 Вт
Питание		∼85…245 В, 50…60 Гц
Условия эксплуатации	Температура	5…50°С
	Влажность	20…80%RH
Габаритные размеры		112×72×60 мм
Вес		200 г

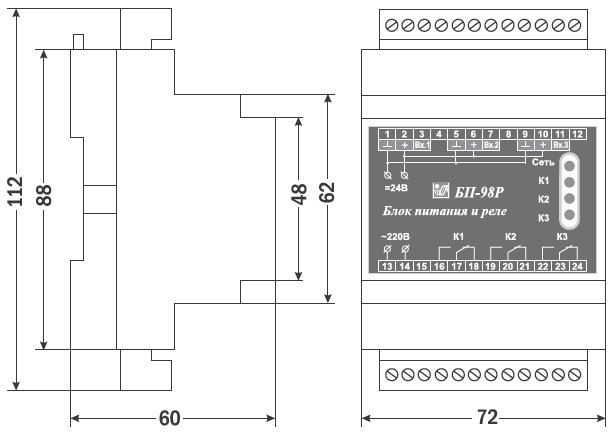

Габаритные размеры

Версия: 2015-04-21-НТА
