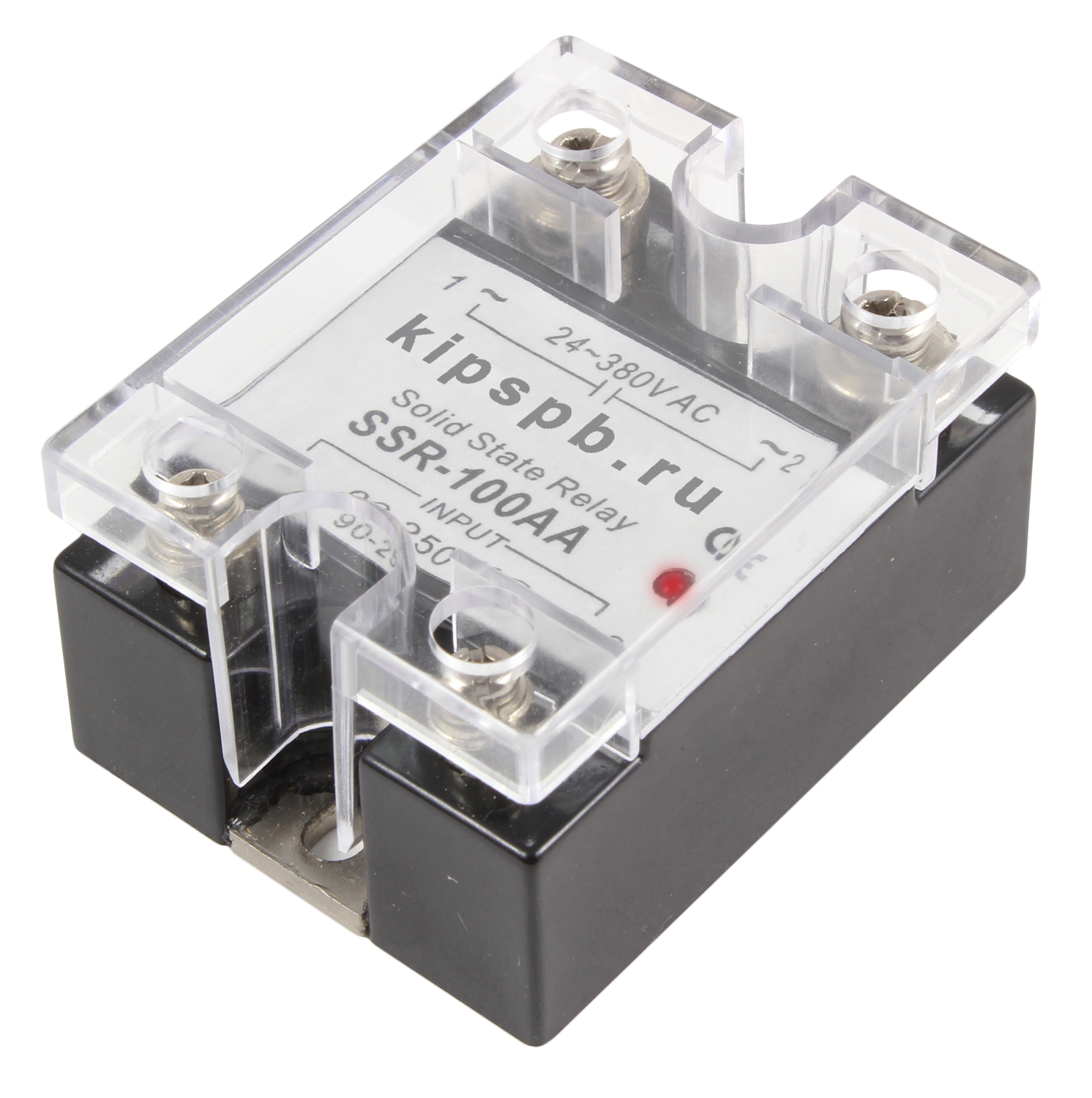

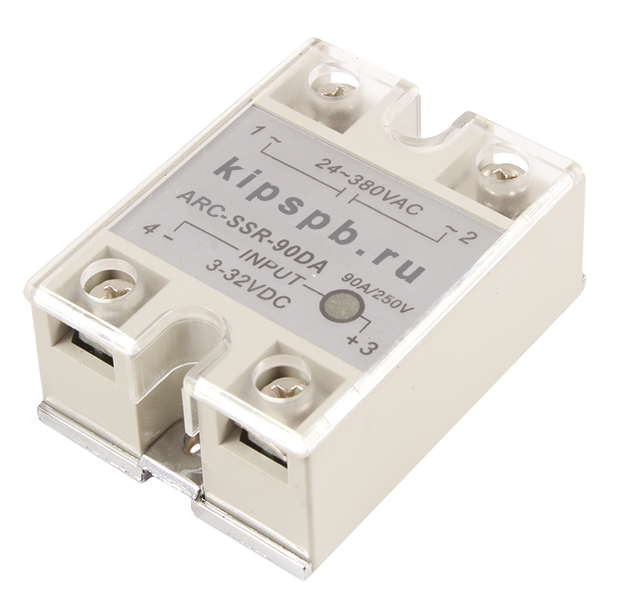

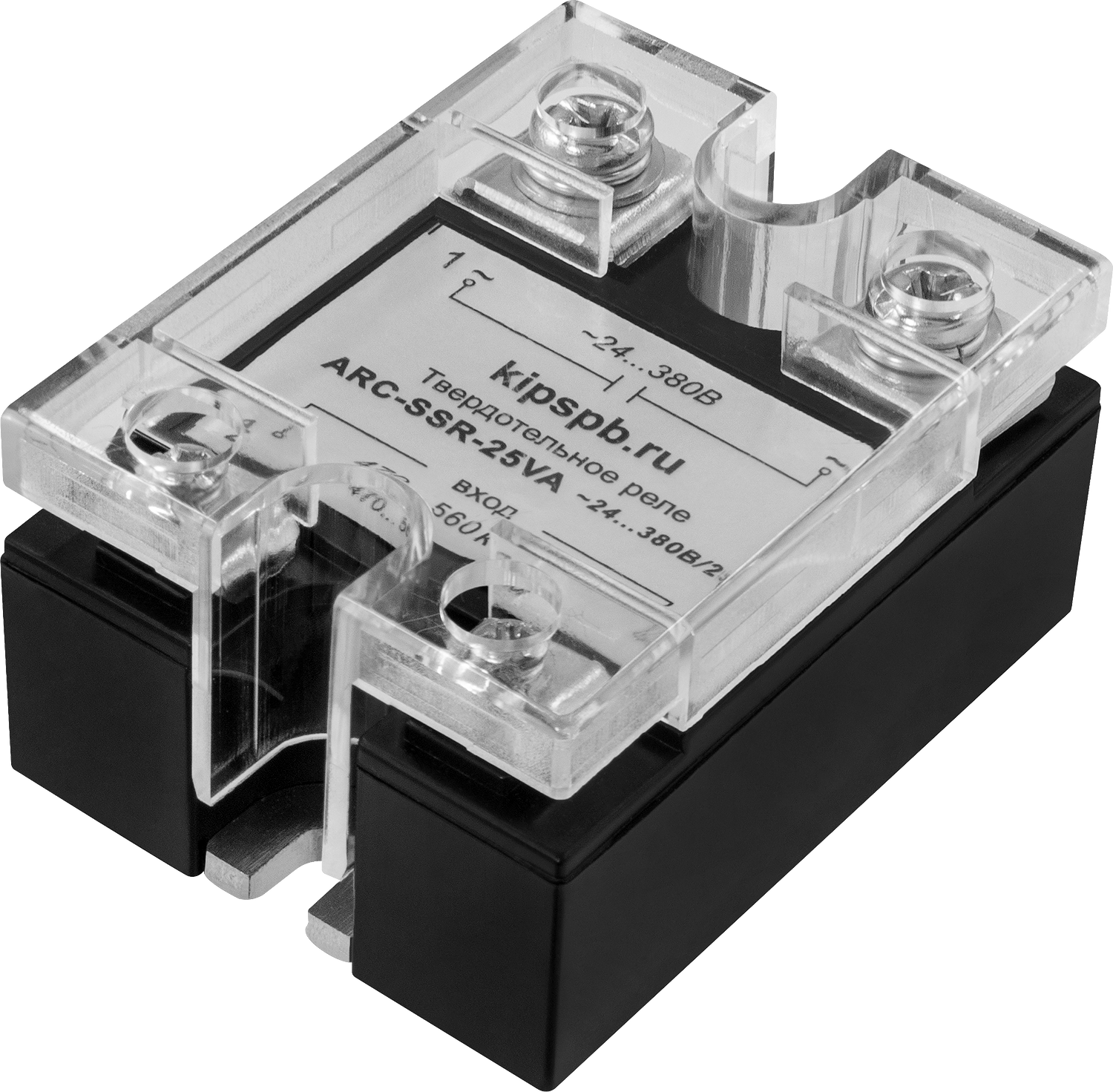

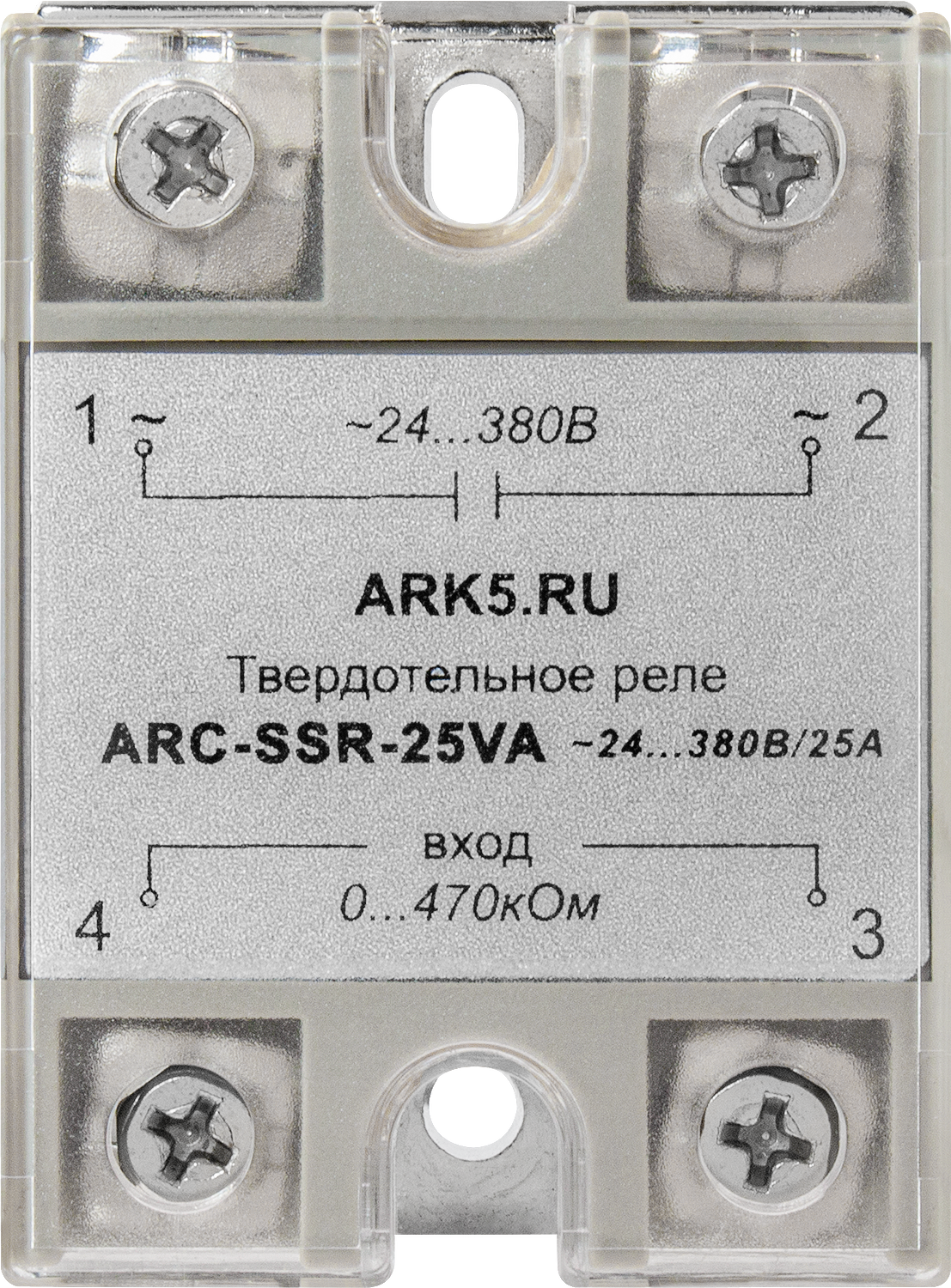

ARC-SSR
Описание прибора
Стоимость: 781 ... 4274
р.
Срок поставки: Со склада

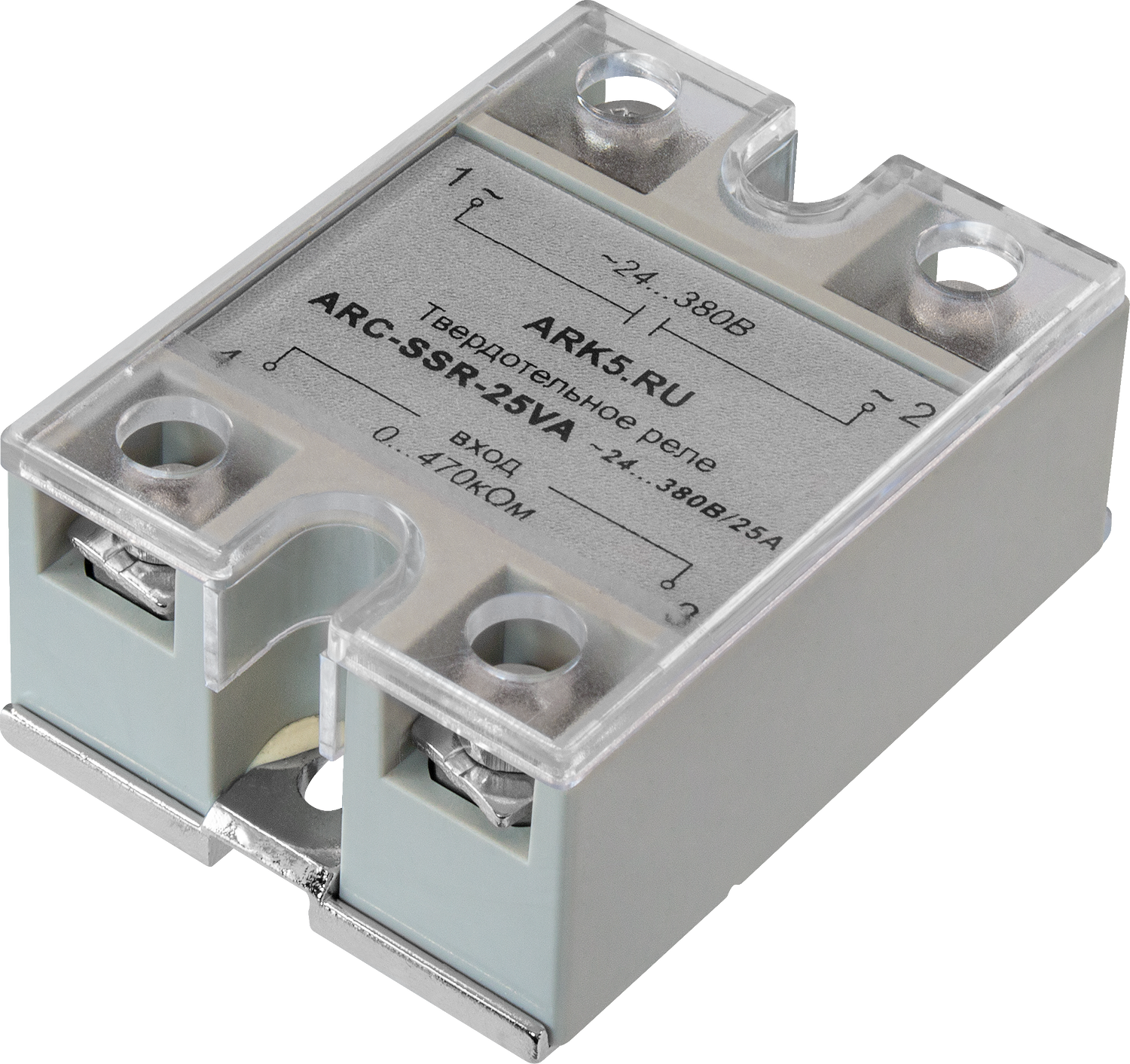

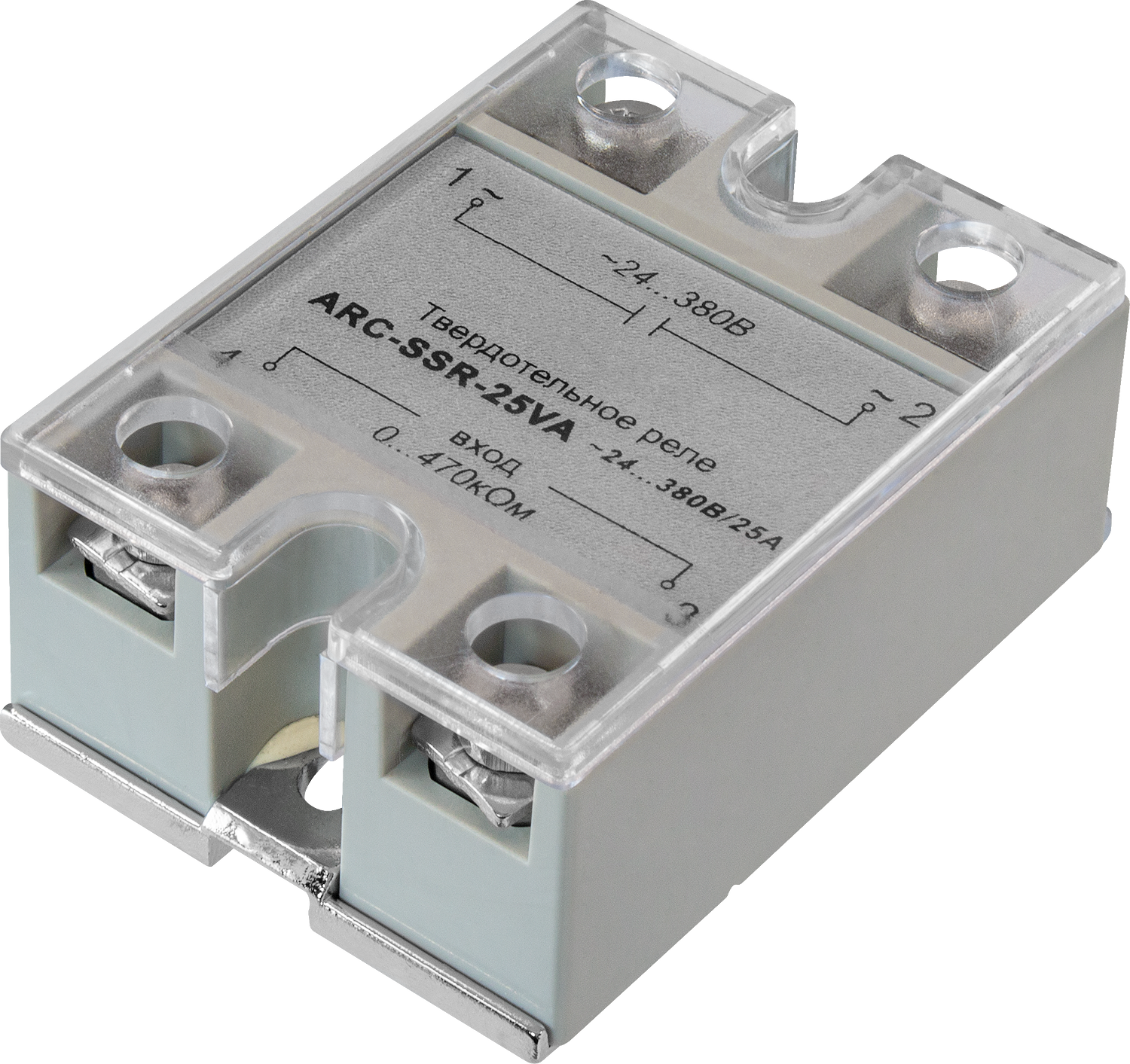

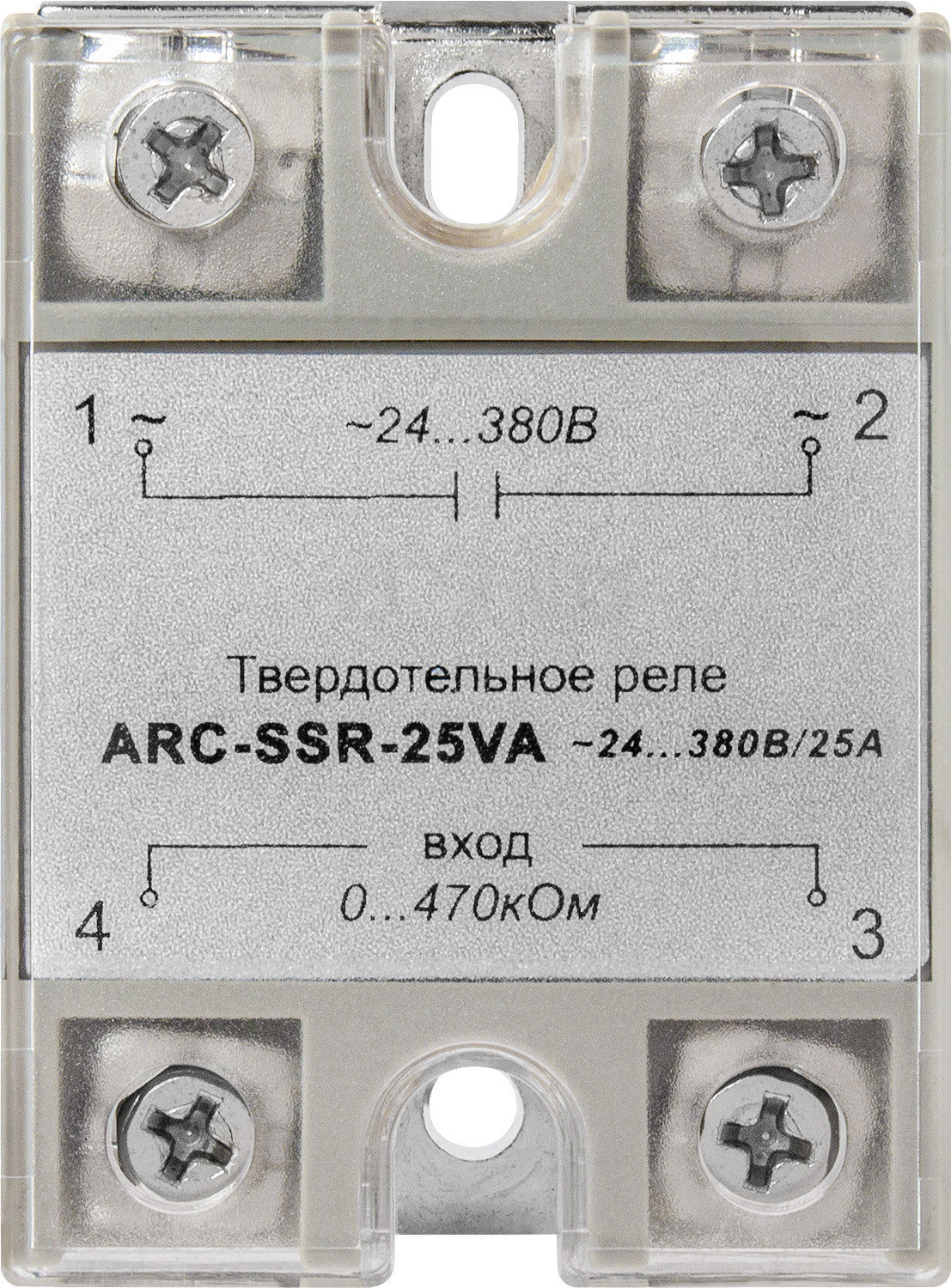

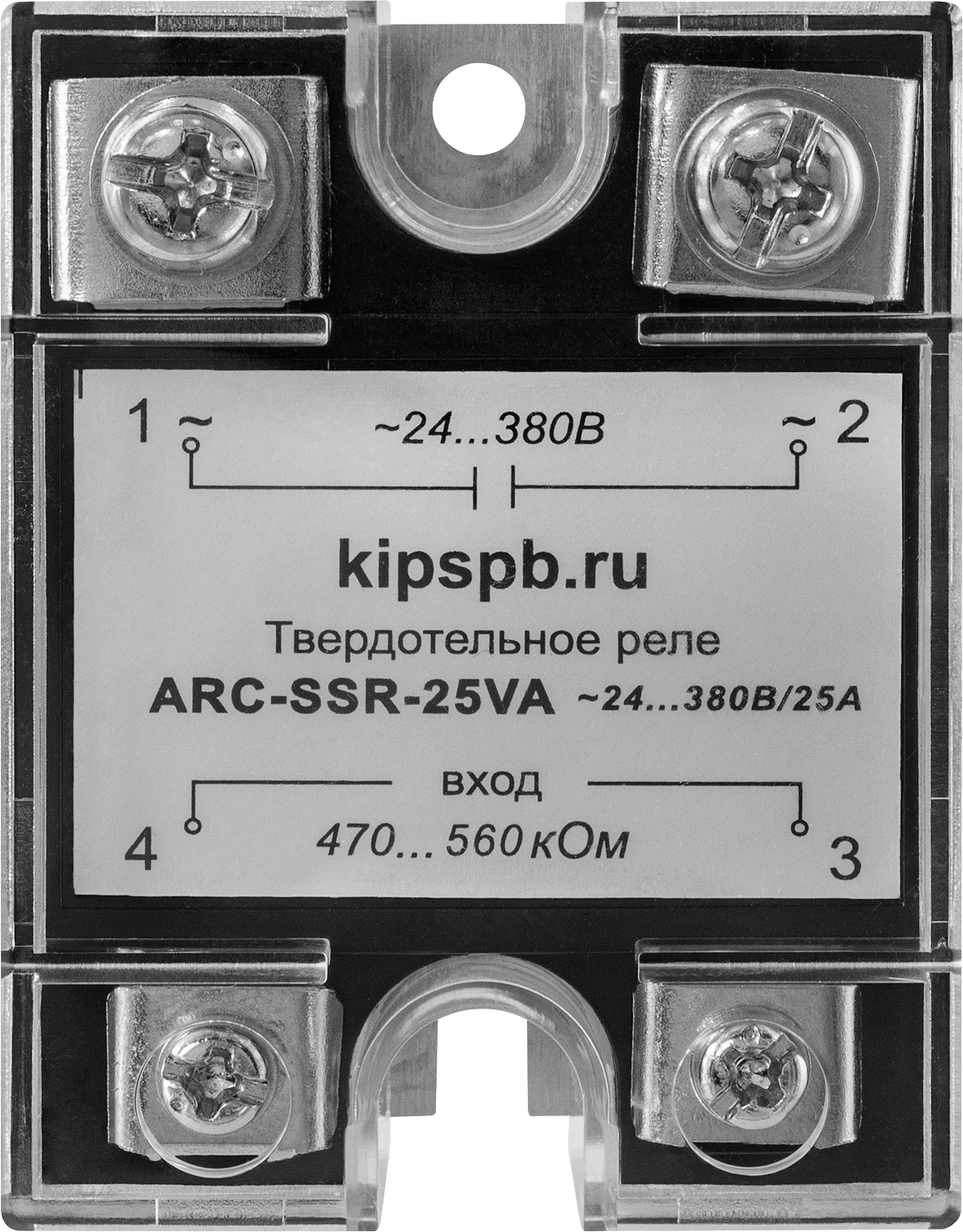

Однофазное твердотельное (полупроводниковое) реле ARC-SSR предназначено для бесконтактной коммутации нагревательных элементов, ламп и других устройств с рабочим напряжением ~24…480 В
Особенности:
Версия: 201-05-19-КВА
Особенности:
- Полностью бесшумная работа
- Светодиодный индикатор рабочего состояния
- Отсутствие искрения и электрической дуги при коммутации
- Низкий уровень электромагнитных помех благодаря применяемому методу определения перехода напряжения через ноль
- Возможность коммутации электродвигателей
- Не требует профилактических работ в процессе эксплуатации

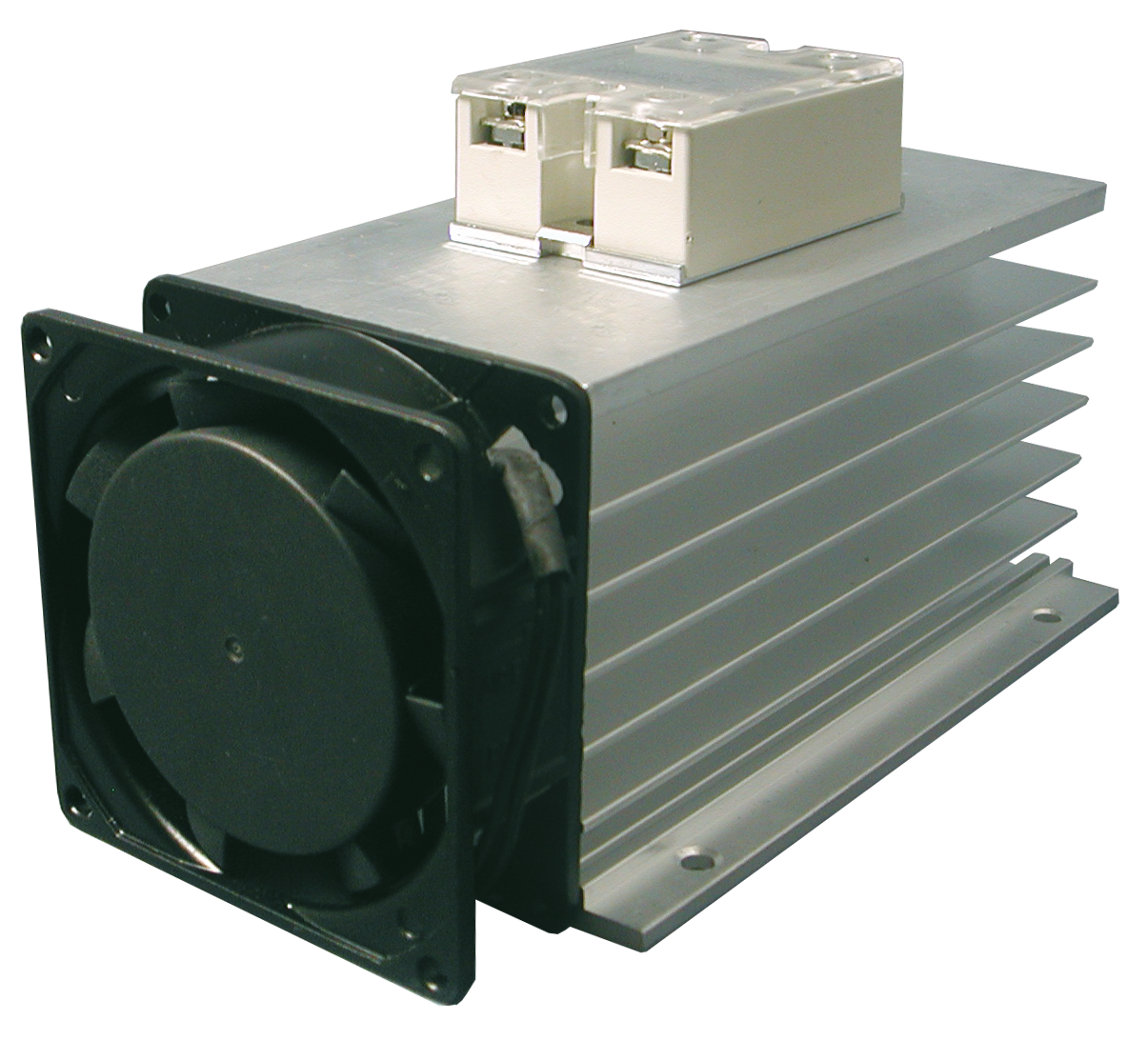

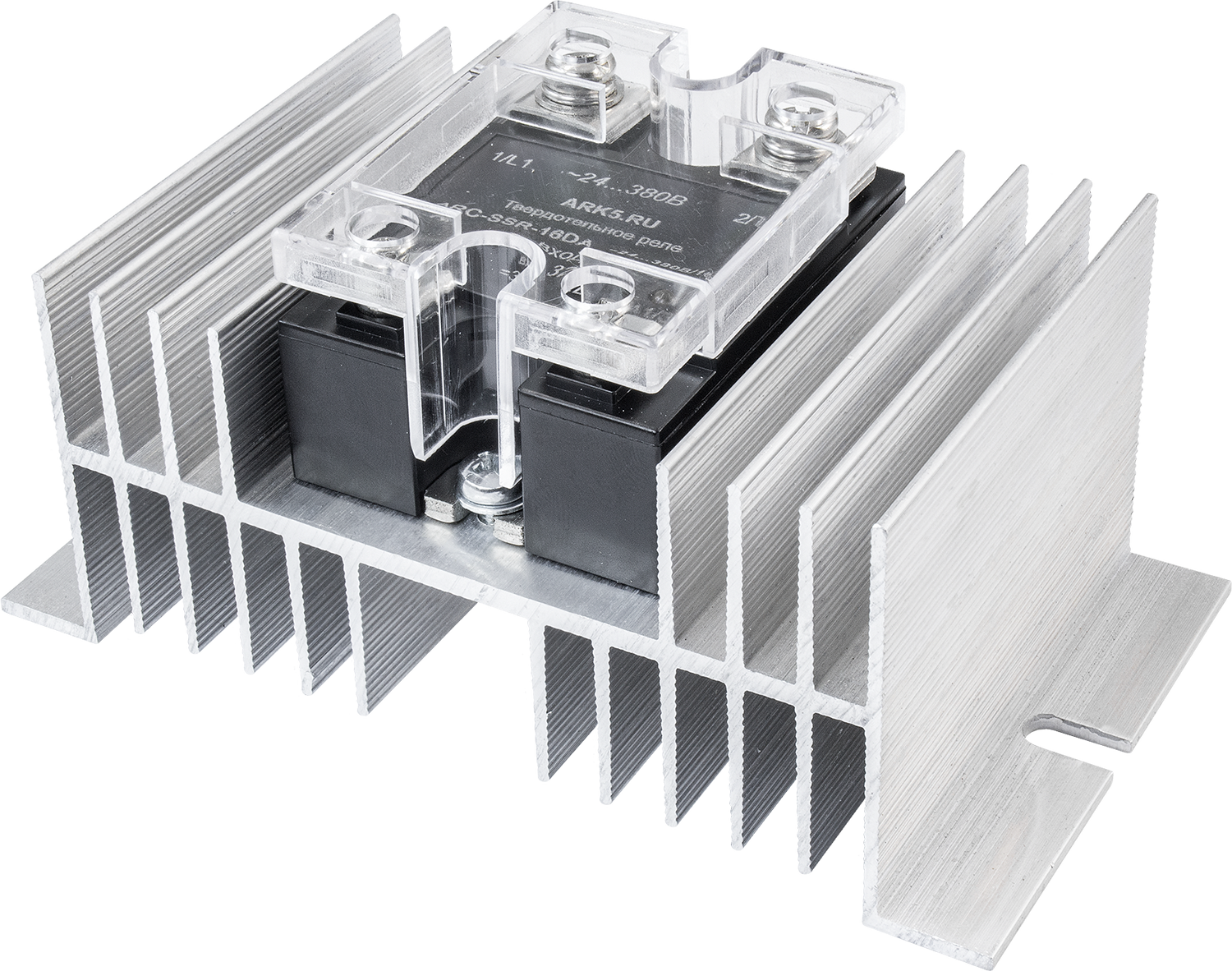

- Компактность, хорошая теплоотдача
Параметр
| Значение
| ||||
DA
| AA
| VR
| LA
| VA
| |
Ток нагрузки
| 16 А, 25 А, 40 А, 60 А, 75 А, 90 А, 100 A, 120 А
| 25 А, 40 А, 60 А
| 25 А, 40 А, 60 А, 100 А
| 25 А, 40 А, 60 А
| |
Напряжение нагрузки
| ~24…380 В
| ~90...250 В, ~250...480 В
| ~24...380 В
| ||
Сигнал управления
| =3…32 В
(=3..25 мА) | ~90…250 В
(≤ ~12 мА) | =0...10 В
| 4...20 мА
| 0...470 кОм
|
Ток утечки
| ≤ 2 мА
| ≤ 10 мА
| |||
Время переключения
| ≤ 10 мс
| ||||
Диэлектрическая прочность
| ~2,5 кВ, 50 Гц/1 мин
| ||||
Сопротивление изоляции
| 1000 МОм/=500 В
| 500 МОм/=500 В
| |||
Температура эксплуатации
| −20…50°С без конденсации влаги
| ||||

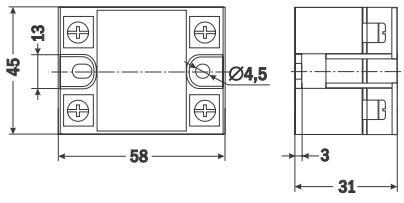

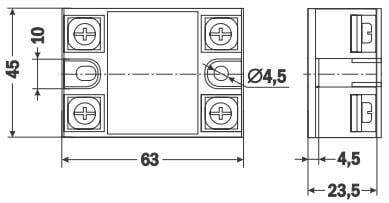

Габаритные размеры
| 45×63×23,5 мм (до 90 А)
45×58×31 мм (от 100 А) |
Габаритные размеры
|
16 А, 25 А, 40 А, 60 А, 75 А, 90 А
|
100 А, 120 А |
Версия: 201-05-19-КВА

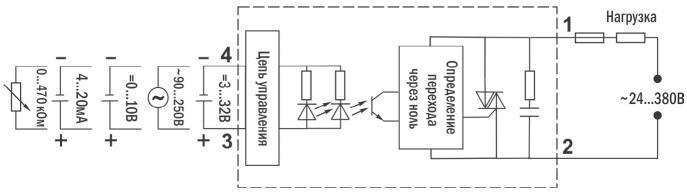

Схемы
