ARC-3SSR
Описание прибора
Стоимость: 2754 ... 12042
р.
Срок поставки: Со склада

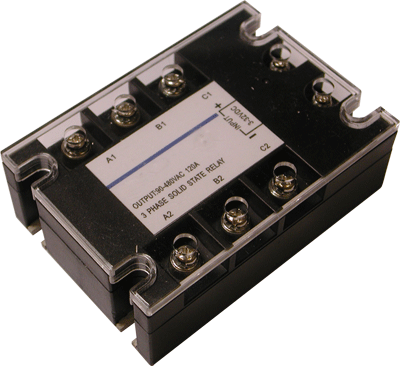

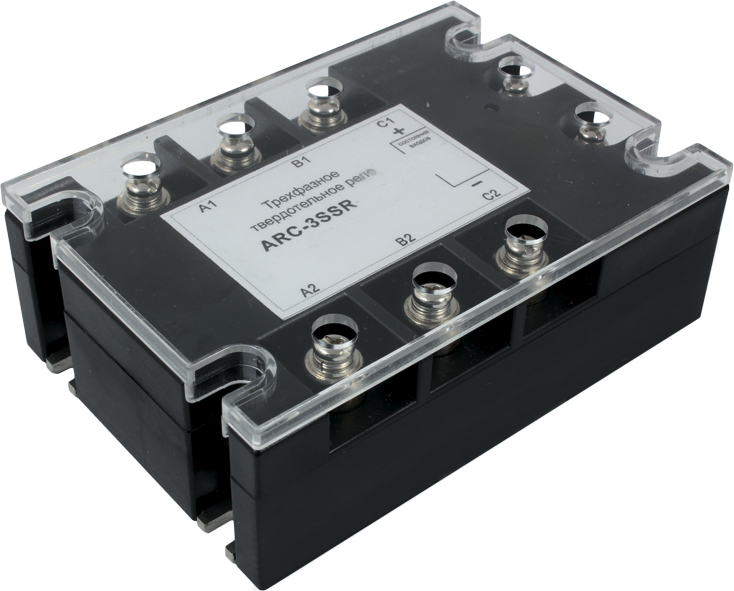

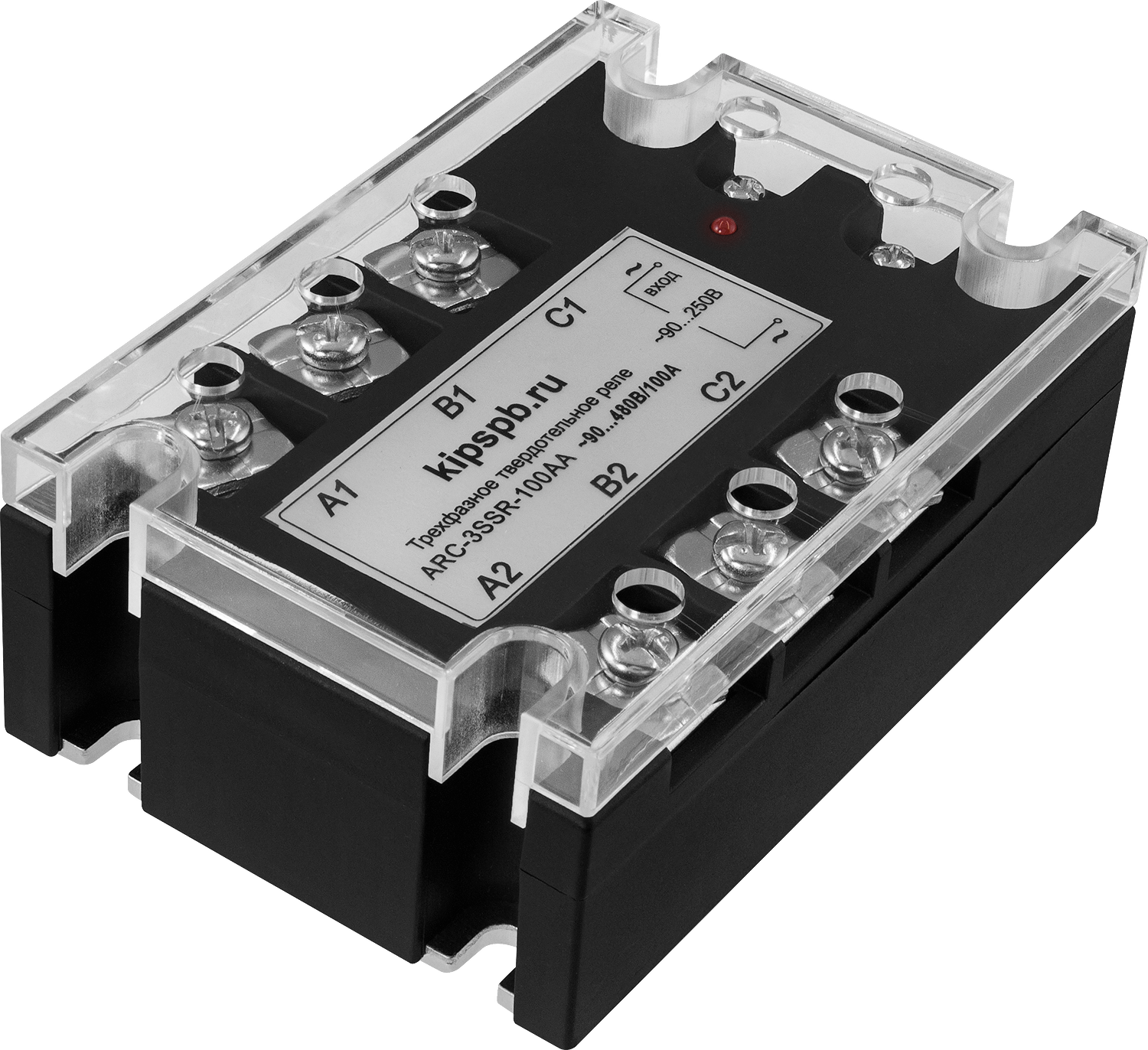

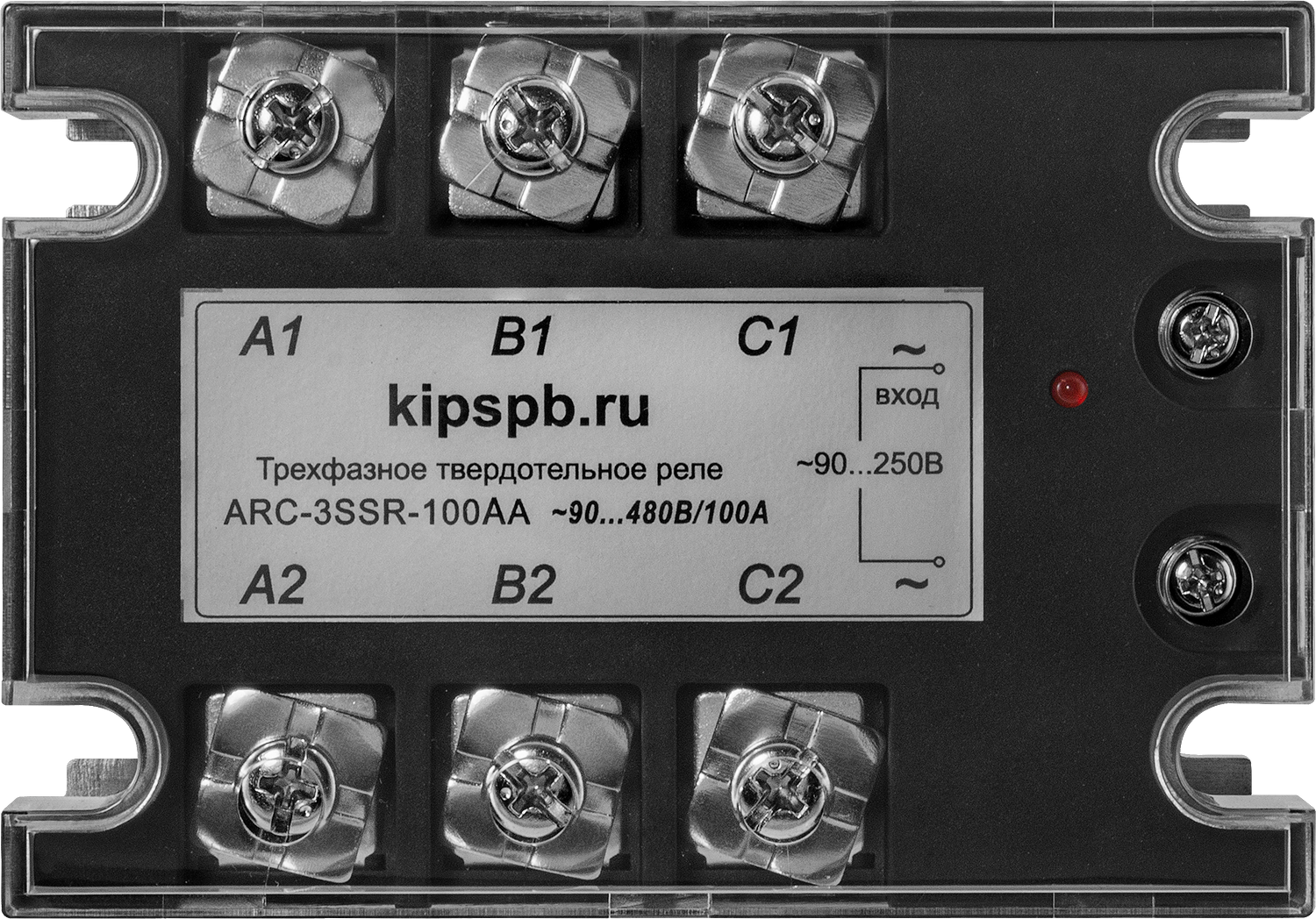

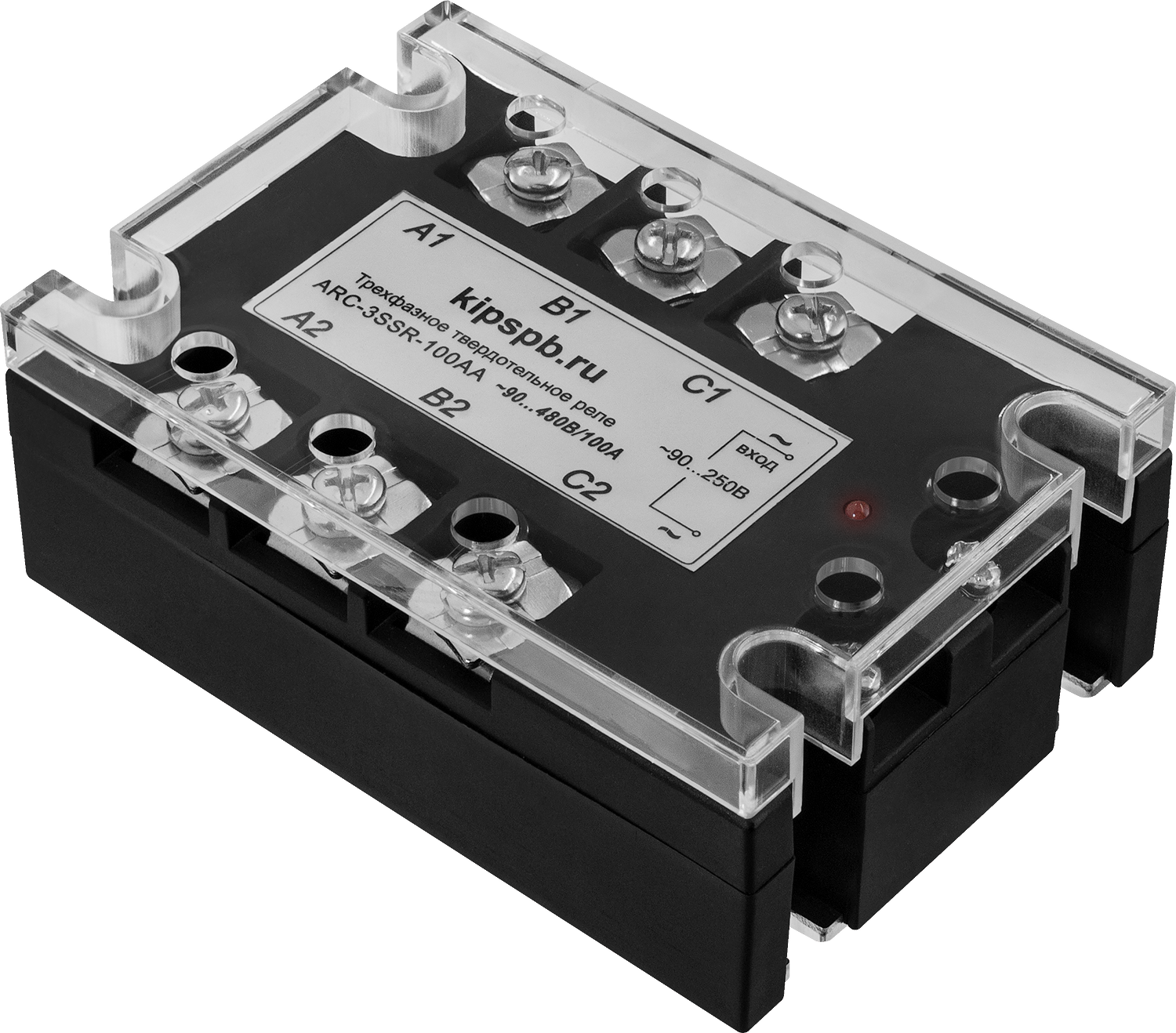

Твердотельное (полупроводниковое) реле ARC-3SSR предназначено для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других устройств с рабочим напряжением ~24…380 В
Особенности:
Версия: 2015-06-16-КВА
Особенности:
- Полностью бесшумная работа
- Светодиодный индикатор рабочего состояния
- Отсутствие искрения и электрической дуги при коммутации
- Низкий уровень электромагнитных помех благодаря применяемому методу определения перехода напряжения через ноль
- Возможность коммутации электродвигателей
- Не требует профилактических работ в процессе эксплуатации
- Компактность, хорошая теплоотдача
- Рекомендации:

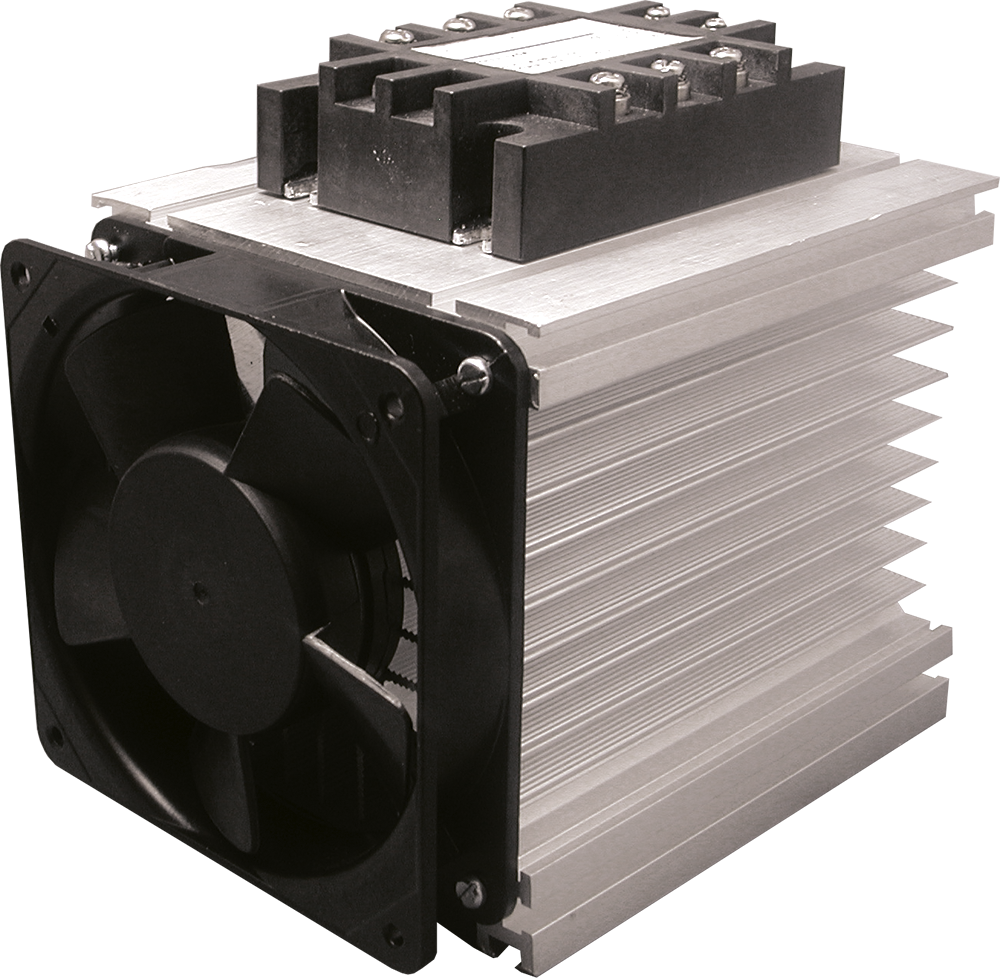

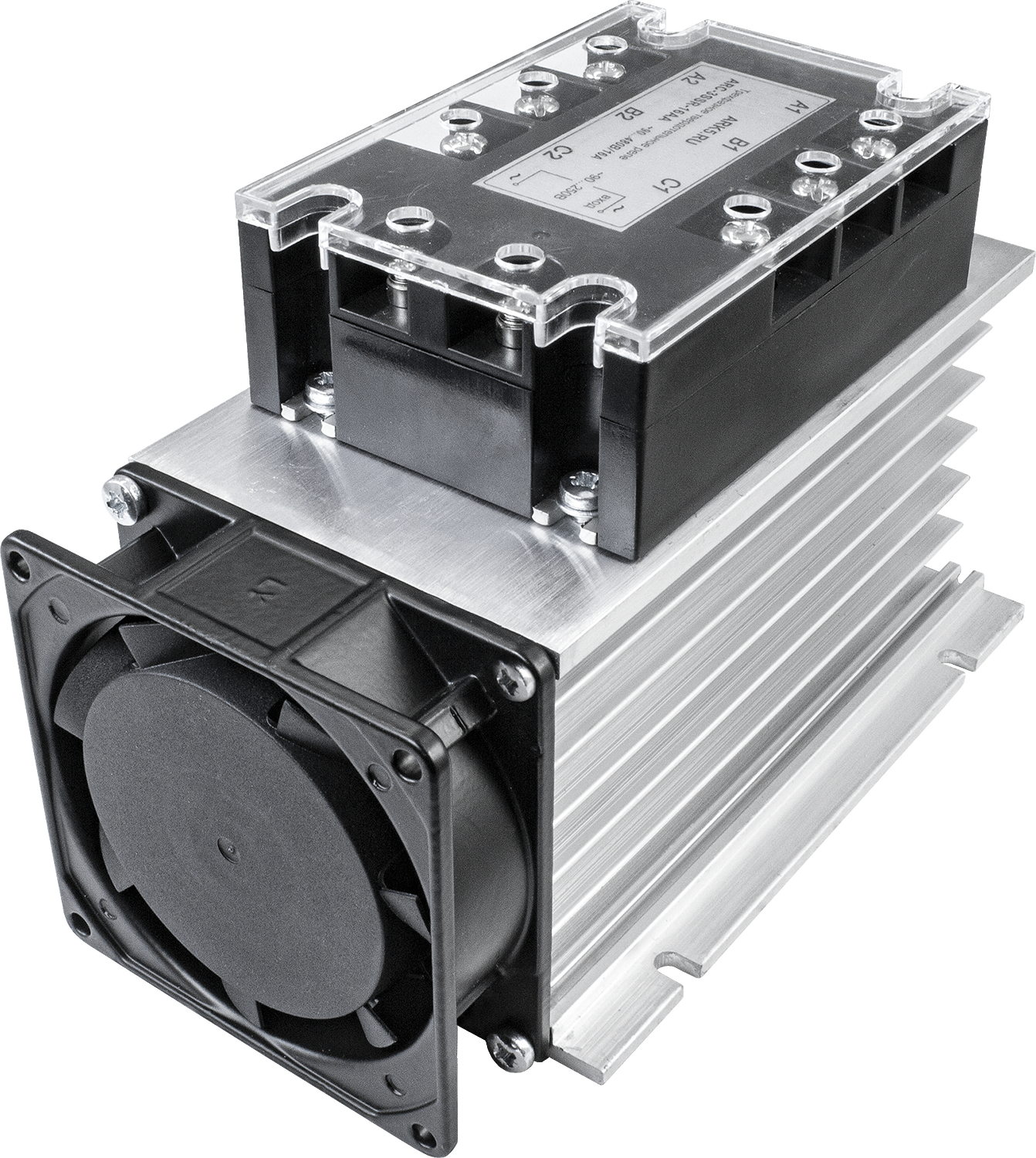

- При нагрузке свыше 5 А обязательно использование радиатора. Рабочая температуру реле ≤ 60°C
- При установке реле на радиатор необходимо применять теплопроводную пасту
- Для защиты реле от короткого замыкания необходимо использовать быстродействующие предохранители
- Требуется заземление радиатора
Параметр | Значения | |
Ток нагрузки | 16 А, 25 А, 40 А, 50 А, 60 А, 80 А, 100 А, 120 А | |
Напряжение нагрузки | ~90…480 В | |
Напряжение управления | DA или B
|
|
АА или А
| ~90…250 В | |
Ток управления |
Полностью изолированный регулятор 4...20 мА
| |
Напряжение включения | =6 В | |
Ток утечки | 5 мA/~100 В
10 мA/~200 В | |
Время переключения | ≤ 10 мс | |
Диэлектрическая прочность | ~2,5 кВ, 50 Гц/1 мин | |
Сопротивление изоляции | 1000 МОм/=500 В | |
Температура эксплуатации
| −20…50°С без конденсации влаги
| |

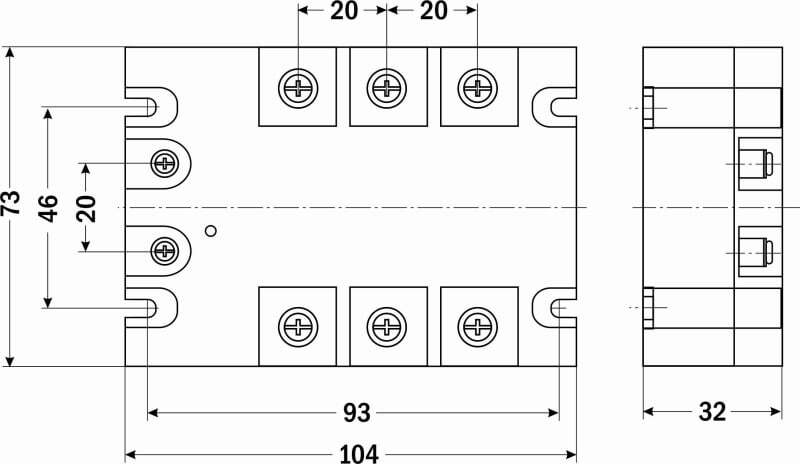

Габаритные размеры | 73×104×32 мм |
Габаритные размеры
|
