ARC-SSR-H
Описание прибора
Стоимость: 4147 ... 7830
р.
Срок поставки: Со склада

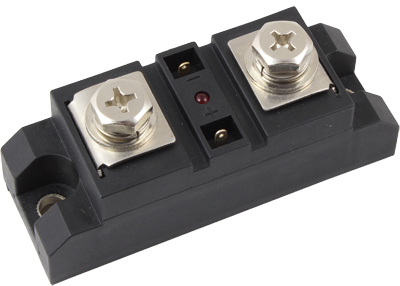

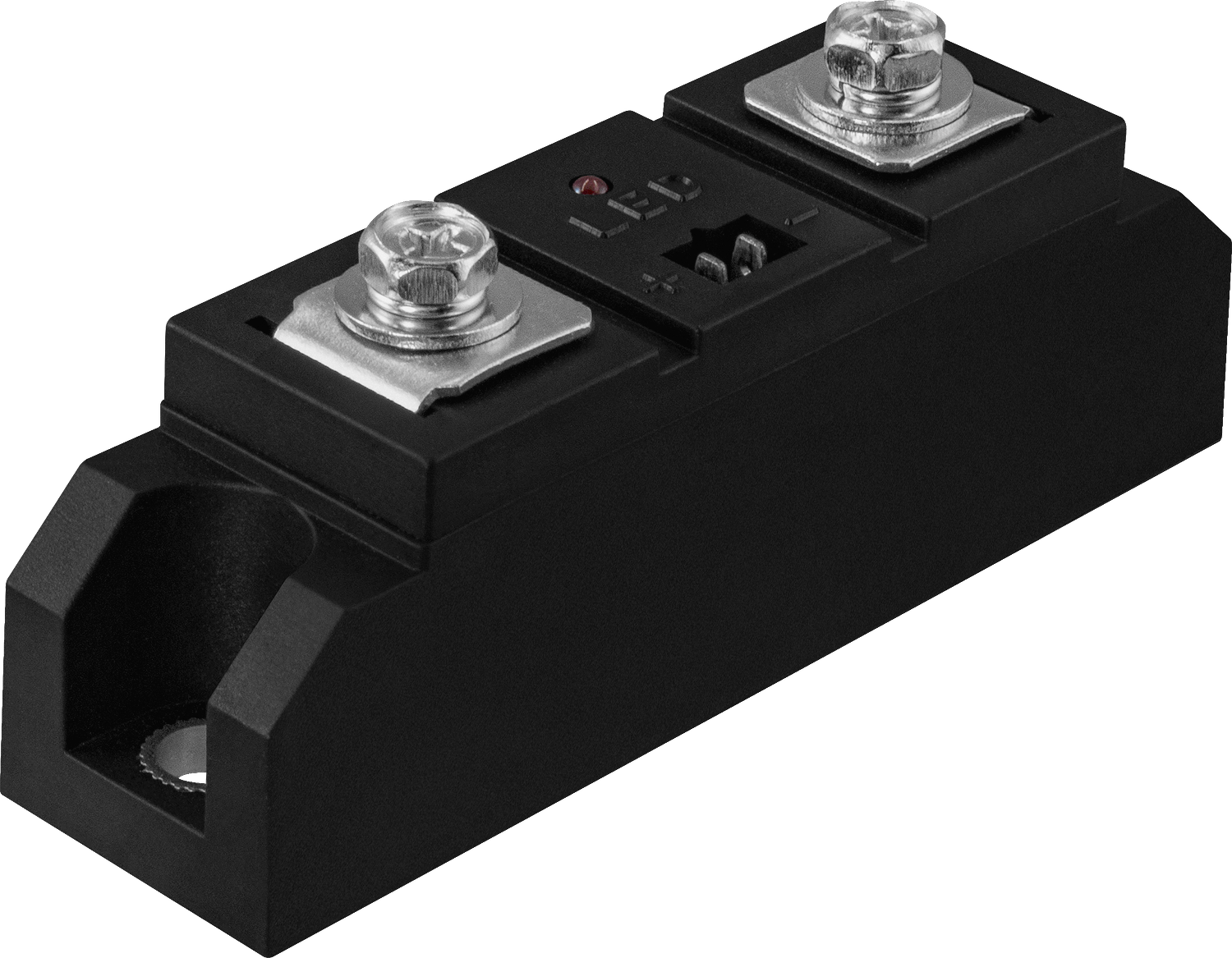

Твердотельное (полупроводниковое) реле ARC-SSR-H предназначено для бесконтактной коммутации нагревательных элементов, ламп
и других устройств с рабочим напряжением ~40…480 В
Особенности:
Версия: 2015-05-19-КВА
и других устройств с рабочим напряжением ~40…480 В
Особенности:
- Полностью бесшумная работа

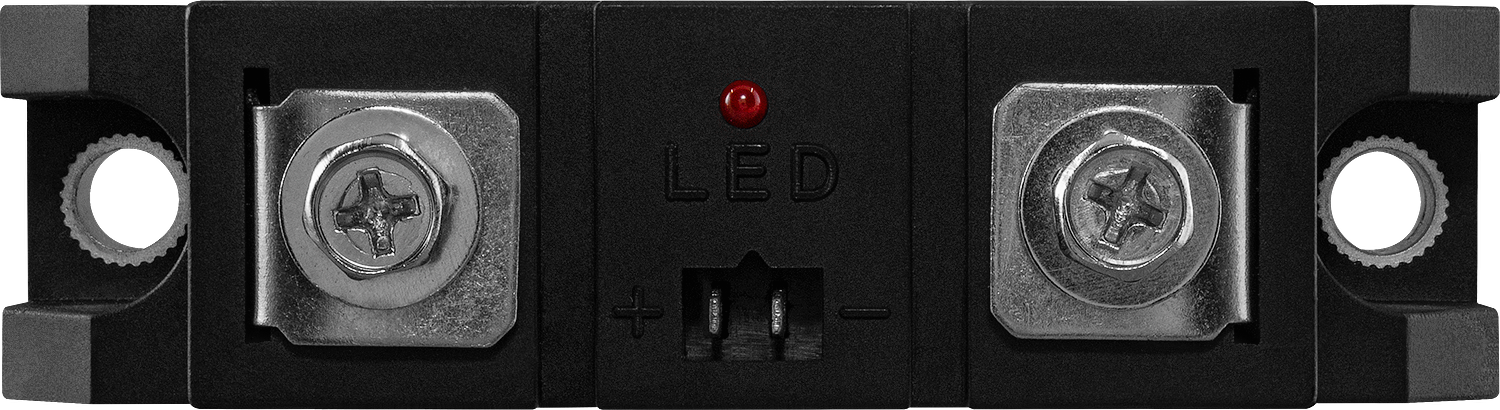

- Светодиодный индикатор рабочего состояния
- Отсутствие искрения и электрической дуги при коммутации
- Низкий уровень электромагнитных помех благодаря применяемому методу определения перехода напряжения через ноль
- Возможность коммутации электродвигателей
- Не требует профилактических работ в процессе эксплуатации
- Компактность, хорошая теплоотдача
- Рекомендации:

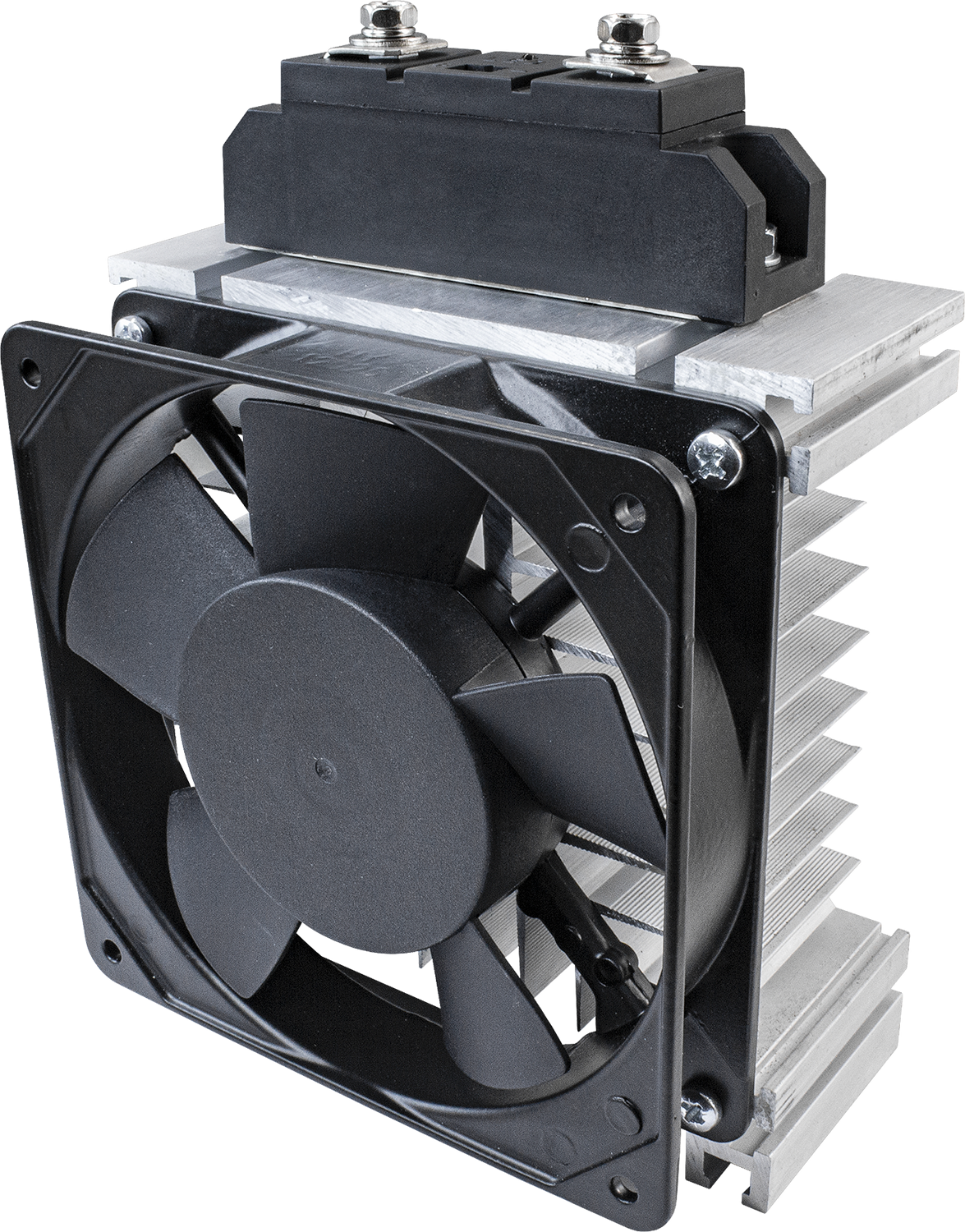

- При нагрузке свыше 5 А обязательно использование радиатора. Рабочая температуру реле ≤ 60°C
- При установке реле на радиатор необходимо применять теплопроводную пасту
- Для защиты реле от короткого замыкания необходимо использовать быстродействующие предохранители
- Требуется заземление радиатора
Параметр | Значения | ||
Ток нагрузки | 100 А, 120 А, 150 А | 200 А | 300 А |
Напряжение нагрузки | ~40…480 В | ||
Напряжение управления/реостат | =3…32 В
| ||
Ток управления | ≤ 5…25 мА
| ||
Напряжение включения | ≤ 1,3 В | ||
Ток утечки | ≤ 3 мА | ||
Время переключения | ≤ 10 мс | ||
Диэлектрическая прочность | ~2,5 кВ, 50 Гц/1 мин | ||
Сопротивление изоляции | 1000 МОм/=500 В | ||
Температура эксплуатации
| −20…50°С без конденсации влаги
| ||
Габаритные размеры
| 94×25×37,5 мм
| 94×34×42,5 мм
| 95,5×39×41,5 мм
|

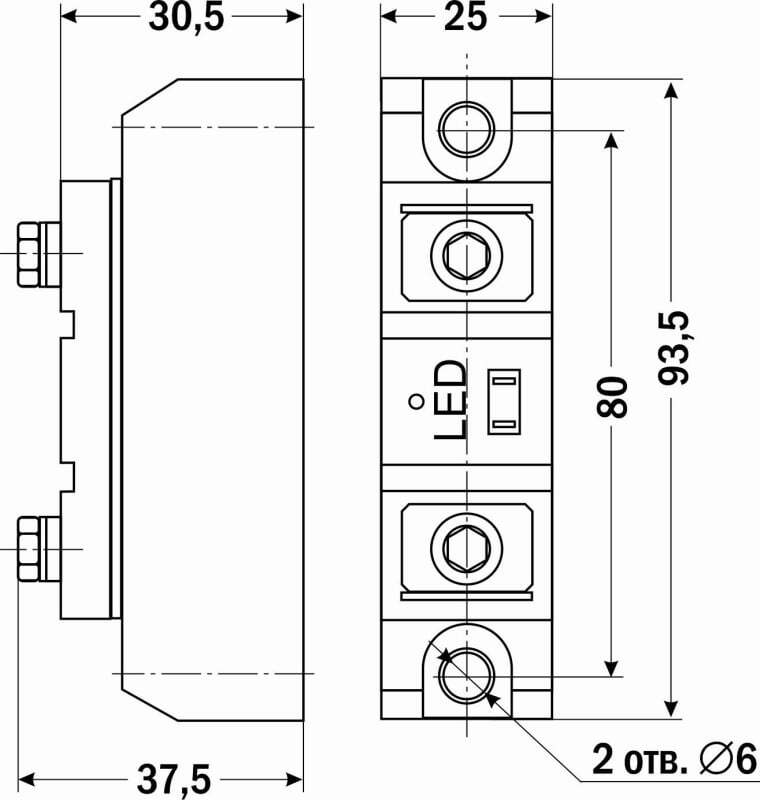

Габаритные чертежи
|
100 A, 120 A, 150 A |

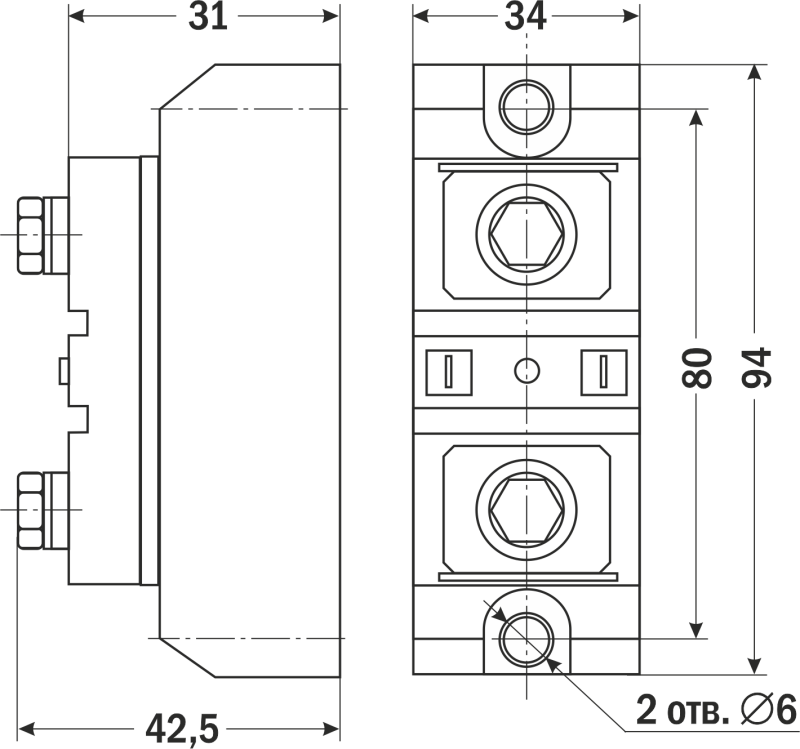

200 A |

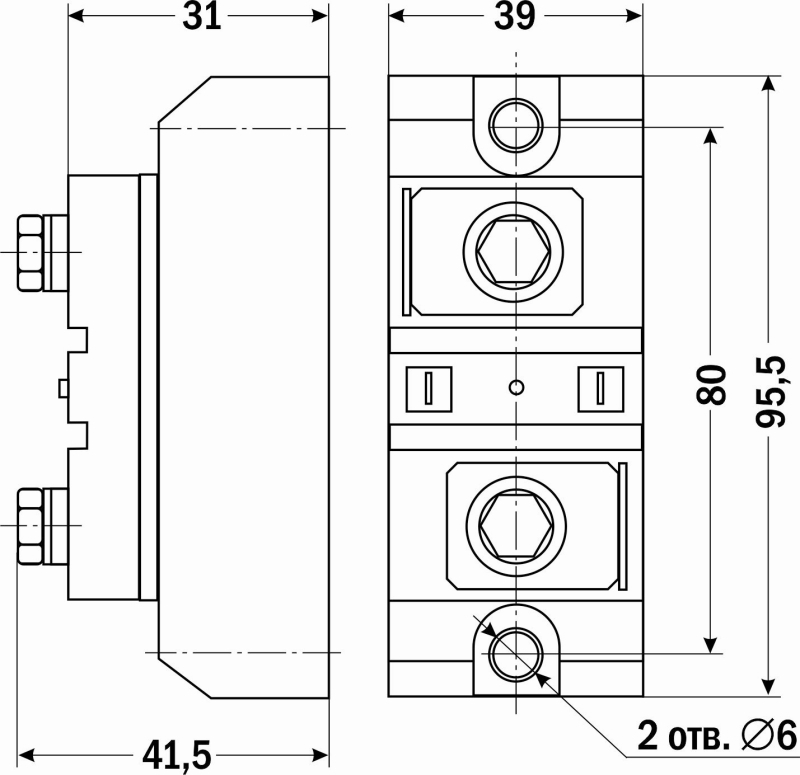

300 A |
Версия: 2015-05-19-КВА

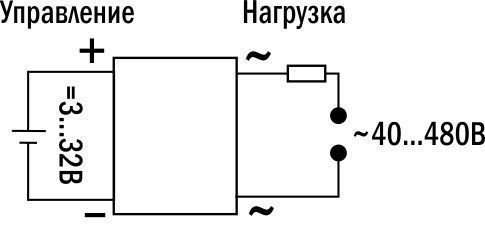

Схемы
