НК-К
Описание прибора
Срок поставки: Снято с производства
Наконечник кольцевой изолированный НК-К для оконцевания медных проводов. Используются при монтаже электрических узлов, где предусмотрено соответствующее крепежное соединение на основе винтовой фиксации Технические характеристики:
| Модель
| Сечение проводника, мм² | Диаметр отверстия
под контактный болт, мм | Max сила тока, А
| Цвет изоляции
|
| НК-К1.25-4
| 0,5...1,5
| 4,3
| 19
| Красный
|
| НК-К1.25-6
| 0,5...1,5 | 6,5
| 19
| Красный
|
| НК-К2-5
| 1,5...2,5
| 5,3
| 27
| Синий
|
| НК-К5,5-5
| 4...6
| 5,3
| 48
| Желтый
|

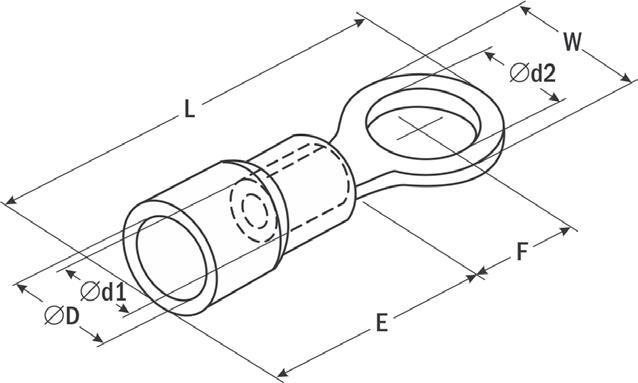

| Габаритные размеры |
 |
| Модель
| Размеры, мм
| ||||||
| ∅ D
| ∅ d1 | ∅ d2 | E | F | L
| W | |
| НК-К1.25-4
| 4,3
| 1,8
| 4,3
| 10
| 7
| 21
| 8
|
| НК-К1.25-6 | 4,3
| 1,8
| 6,5
| 10
| 11,1
| 25 | 11,6
|
| НК-К2-5 | 4,9
| 2,4
| 5,3
| 10
| 7,75
| 22,5
| 8,5
|
| НК-К5,5-5 | 6,7
| 4
| 5,3
| 13,5
| 8,3
| 25,5
| 9,5
|
Версия: 2014-11-12-КВА
