КПР-3
Описание прибора
Стоимость: 7656 ... 106252
р.
Срок поставки: Со склада

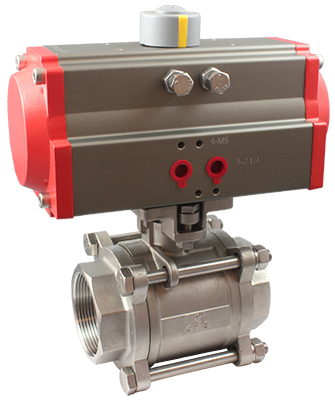

Кран шаровой с пневмоприводом КПР-3 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2014-10-14-КВА
Особенности:

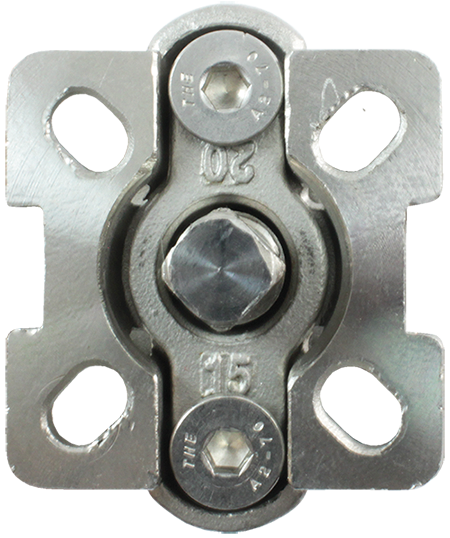

- Стандарт присоединения крана к приводу ISO5211
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, агрессивные жидкости |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...180°С
|
| Рабочее давление | 1,6 МПа |
| Диаметр условного прохода | 15...100 мм |
| Присоединение | Резьбовое G½"...G4" |
| Модель пневмопривода | ППР
|
Модификации:
| Модель
| Размеры
| Модель пневмопривода | ||||||||
| Ду (D), мм
| G
| H, мм
| h, мм
| L, мм
| t, мм
| A
| B
| S, мм
| ||
| КПР-3-15
| 15
| ½"
| 38,8
| 5,5
| 70,6
| 5,7
| F03
| F04
| 9
| ППР-032
|
| КПР-3-20
| 20
| ¾"
| 46
| 11
| 77,2
| 5,6
| F03
| F04
| 9
| ППР-040
|
| КПР-3-25
| 25
| 1"
| 55,6
| 9
| 86,7
| 6
| F04
| F05
| 11
| ППР-052
|
| КПР-3-32
| 32
| 1¼"
| 60,7
| 11,6
| 105
| 6
| F04
| F05
| 11
| ППР-052
|
| КПР-3-40
| 40
| 1½"
| 71,7
| 14,5
| 115
| 7
| F05
| F07
| 14
| ППР-063
|
| КПР-3-50
| 50
| 2"
| 79
| 14
| 137
| 8
| F05
| F07
| 14
| ППР-063
|
| КПР-3-65
| 65
| 2½"
| 106,5
| 21,3
| 188,5
| 9,5
| F07
| F10
| 17
| ППР-083
|
| КПР-3-80
| 80
| 3"
| 119,5
| 18
| 206,5
| 10
| F07
| F10
| 17
| ППР-092
|
| КПР-3-100 | 100
| 4" | 125
| 22
| 266
| 10
| F10 | F12 | 22
| ППР-105
|

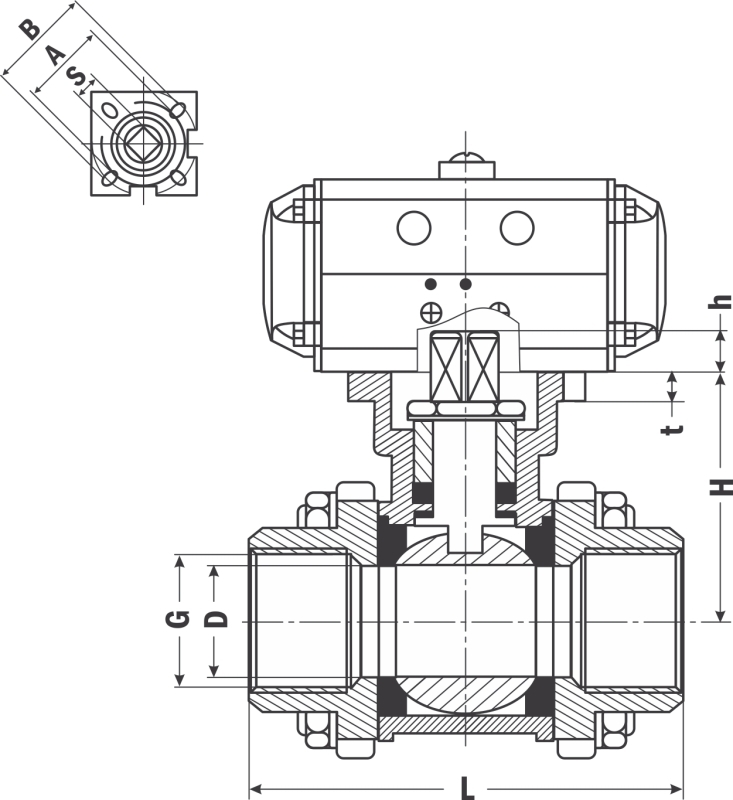

| Габаритные размеры
|
 |
