УПК22-2
Описание прибора
Стоимость: 7526 ... 21866
р.
Срок поставки: Со склада

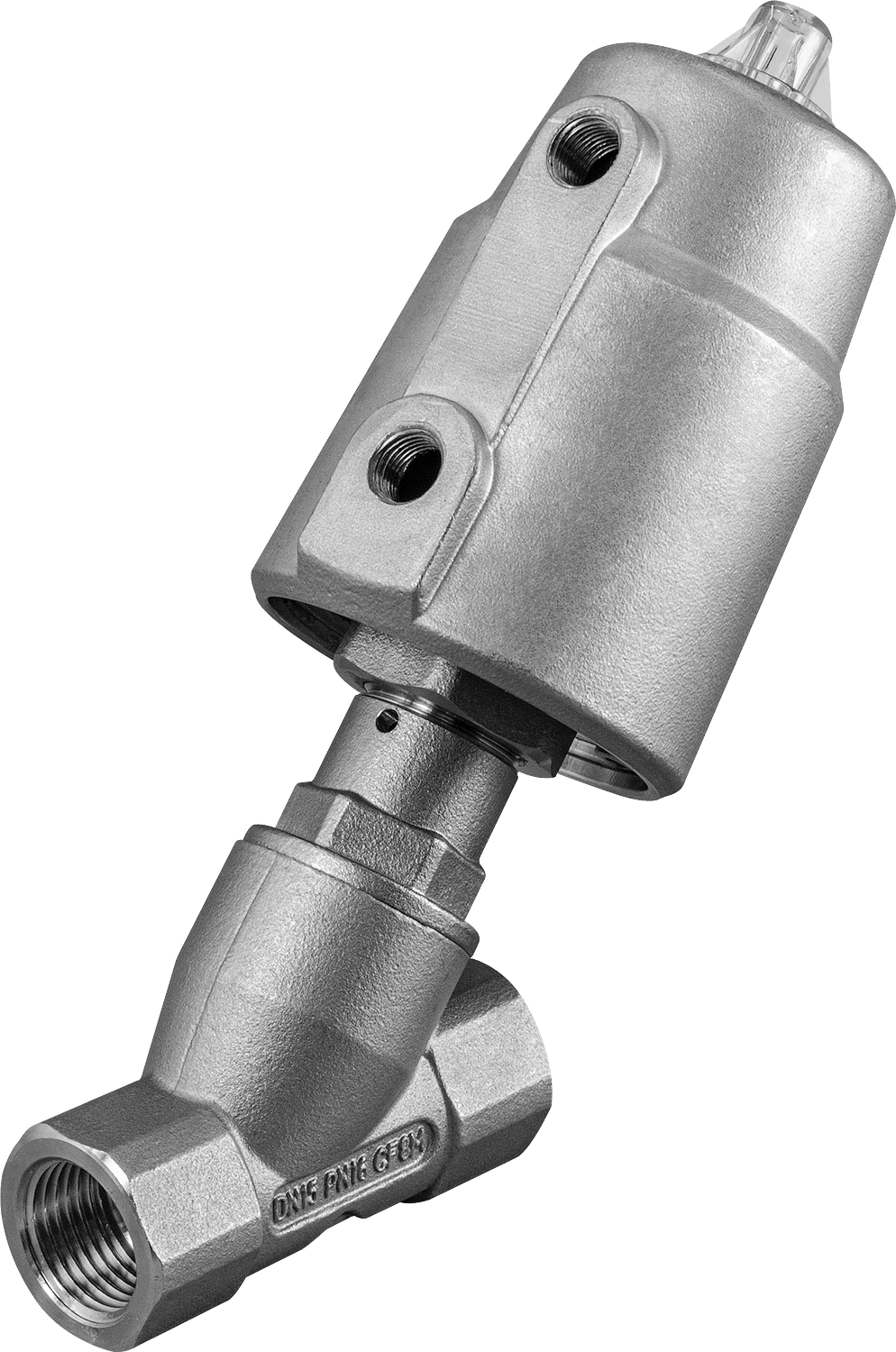

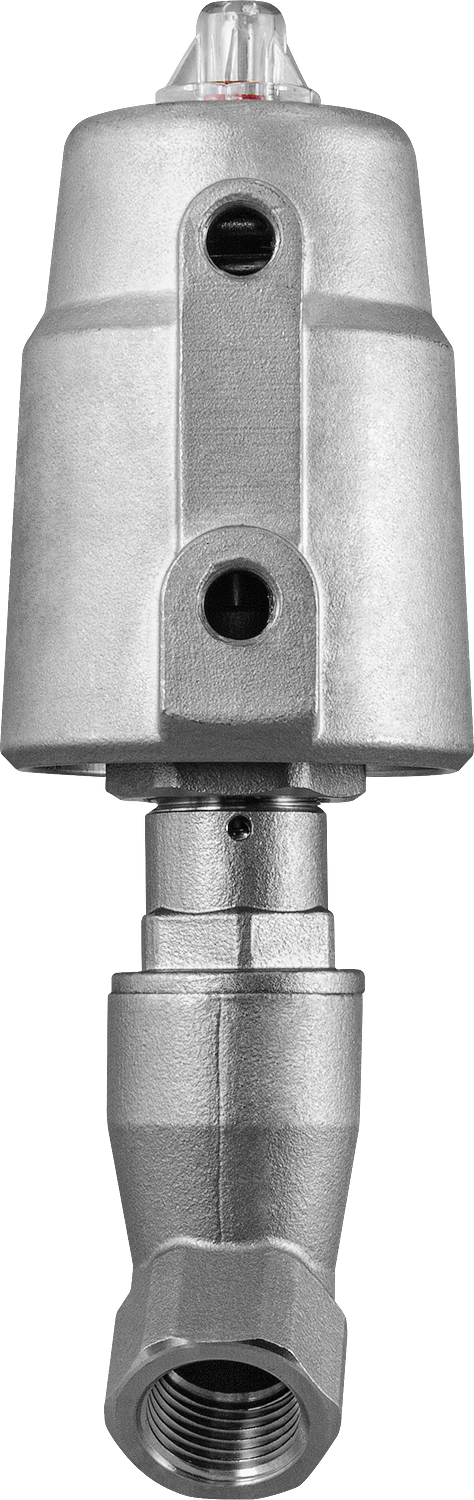

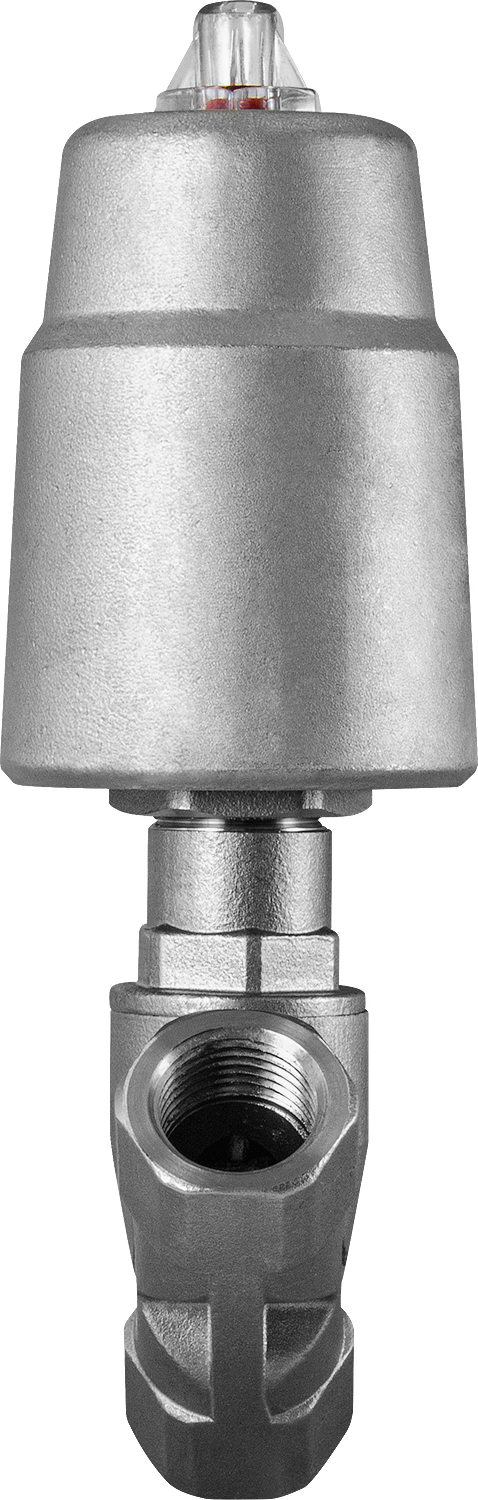

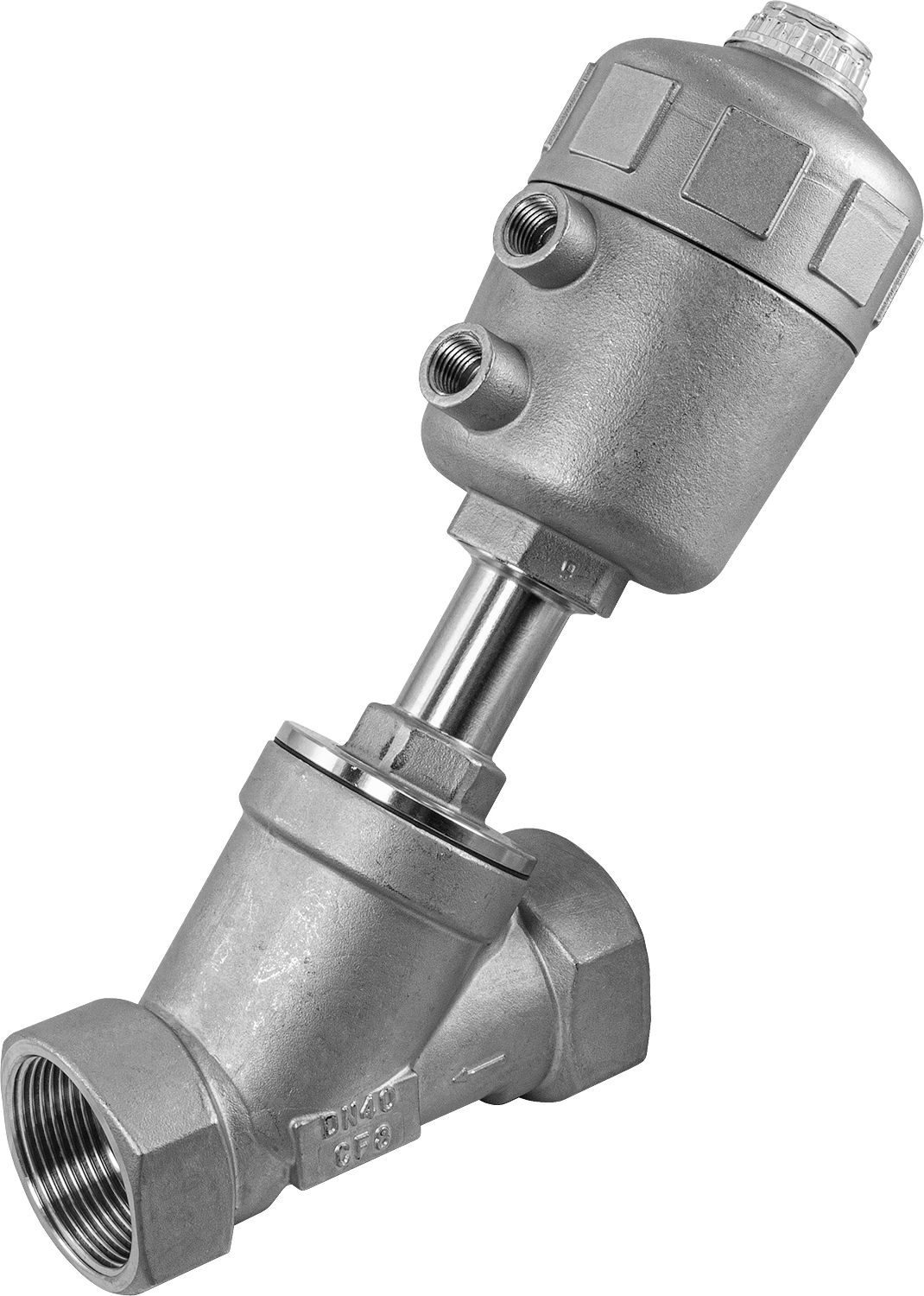

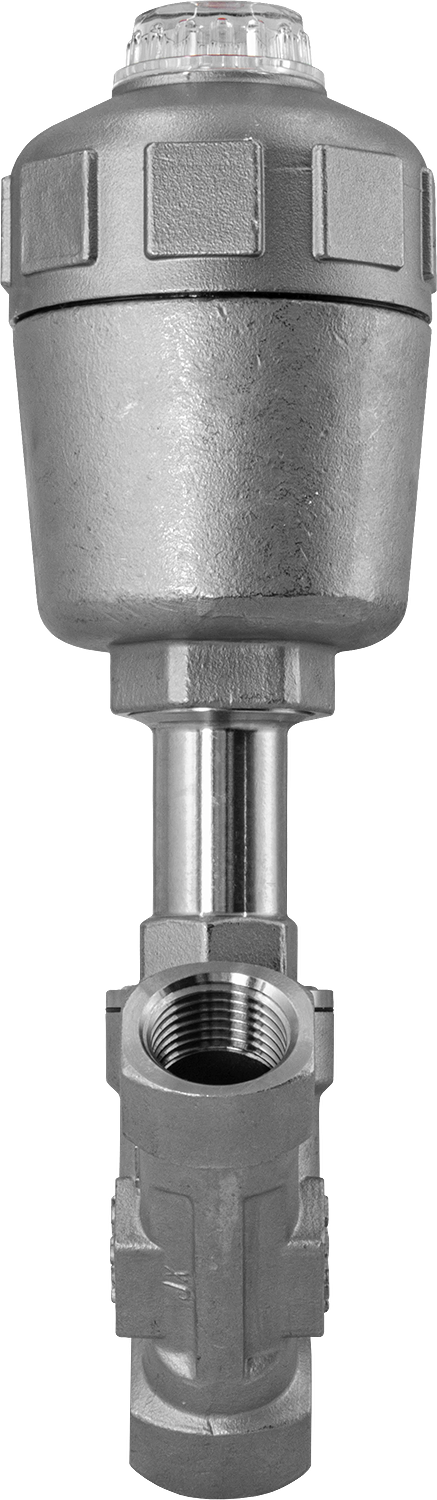

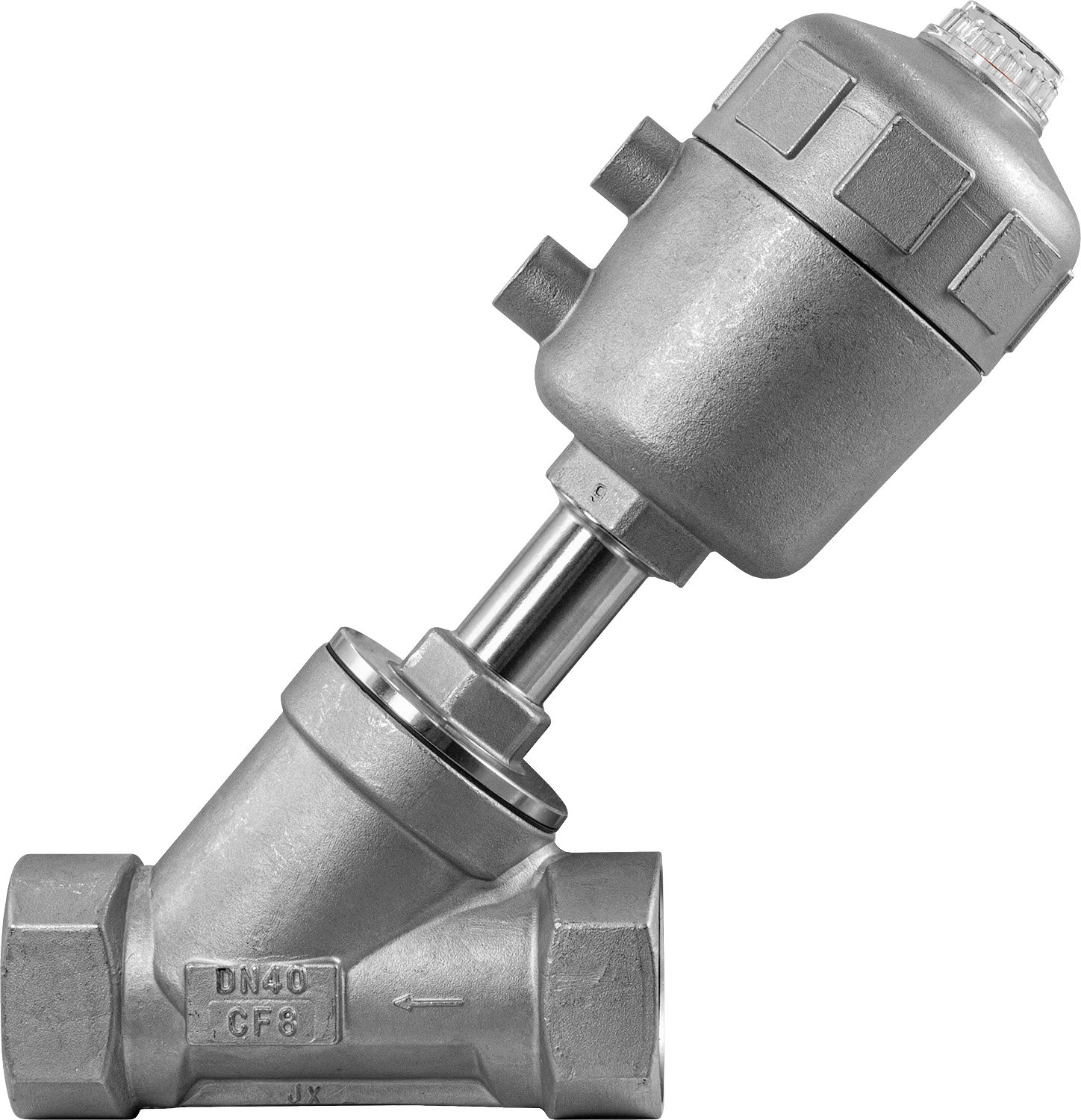

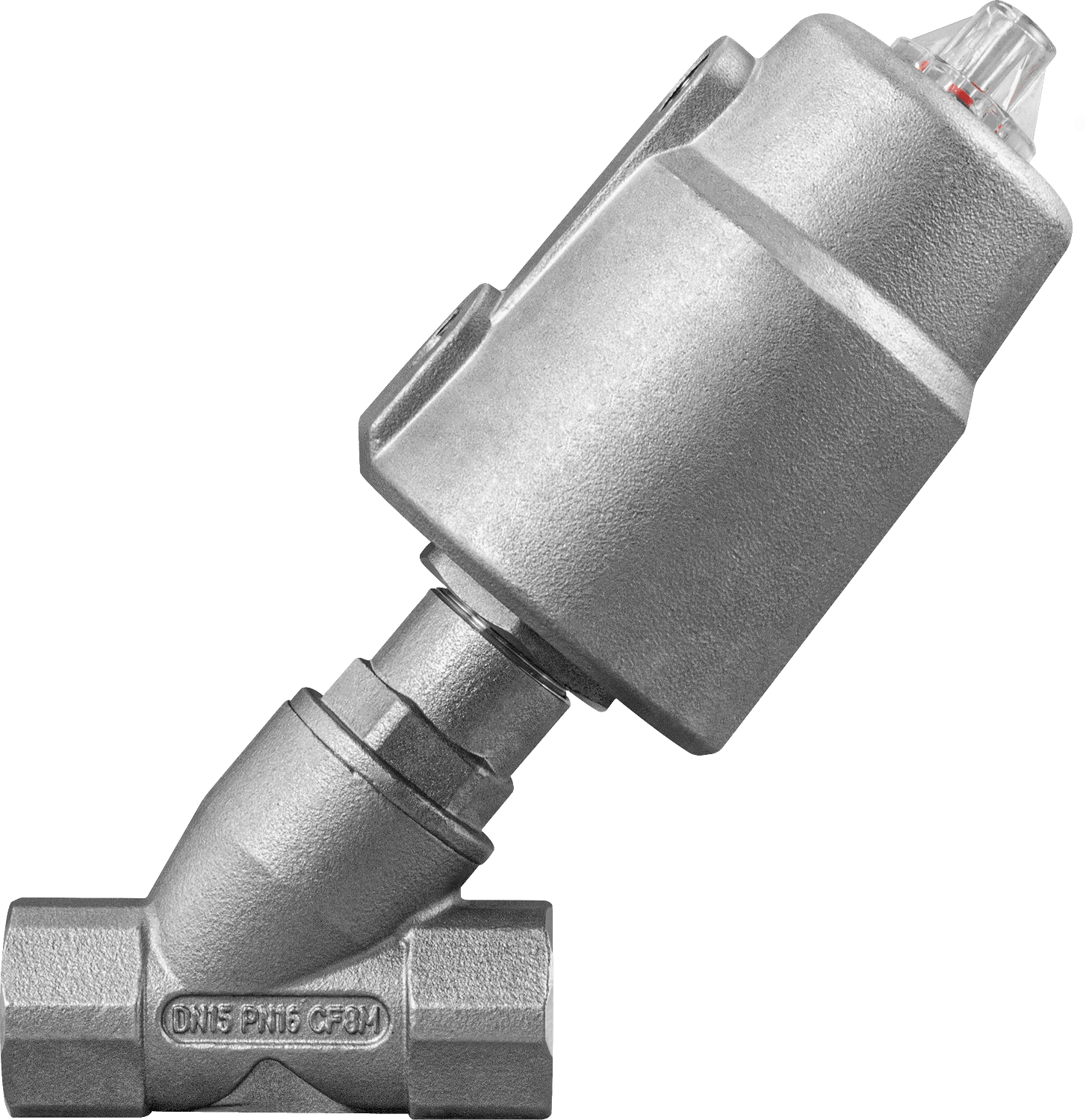

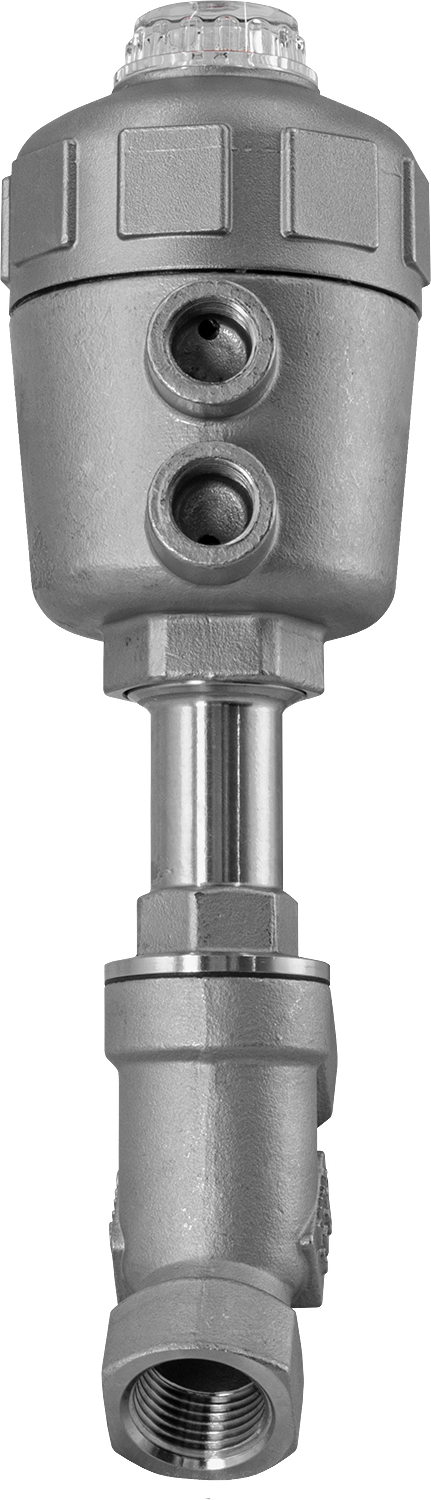

Клапан двустороннего действия УПК22-2 для управления потоком рабочей среды в трубопроводе Особенности:
Модификации:
Версия: 2016-04-12-КВА

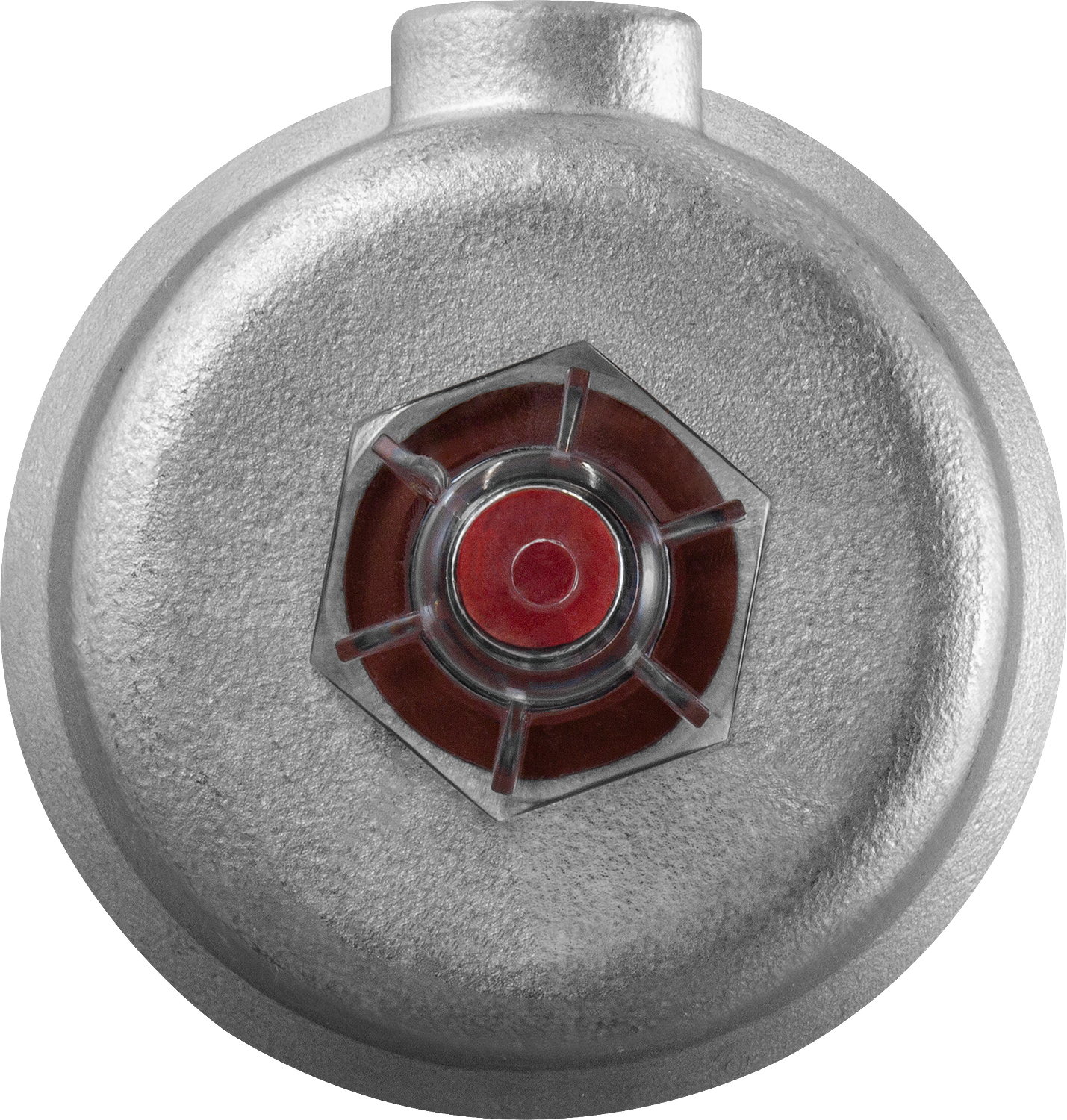

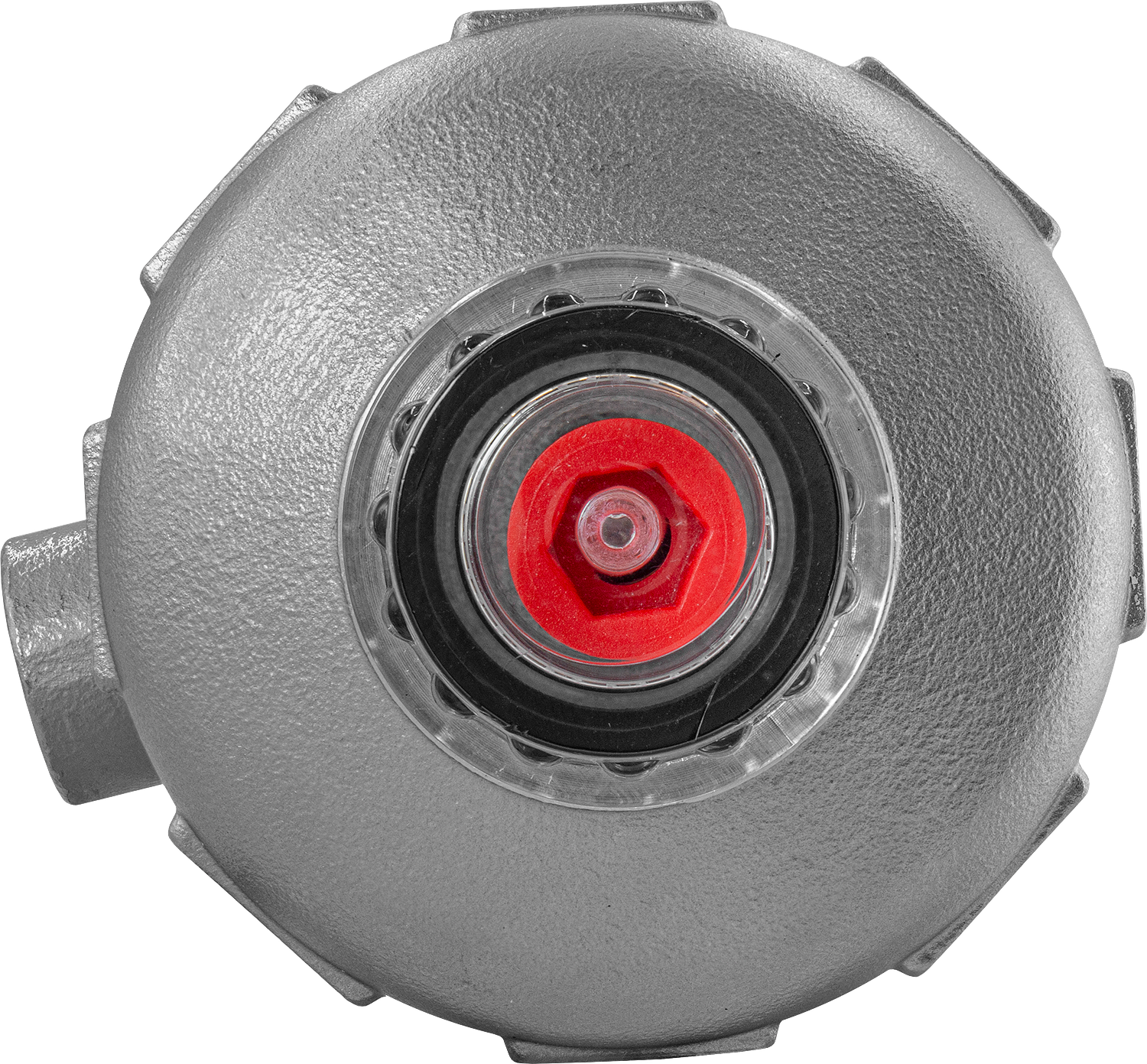

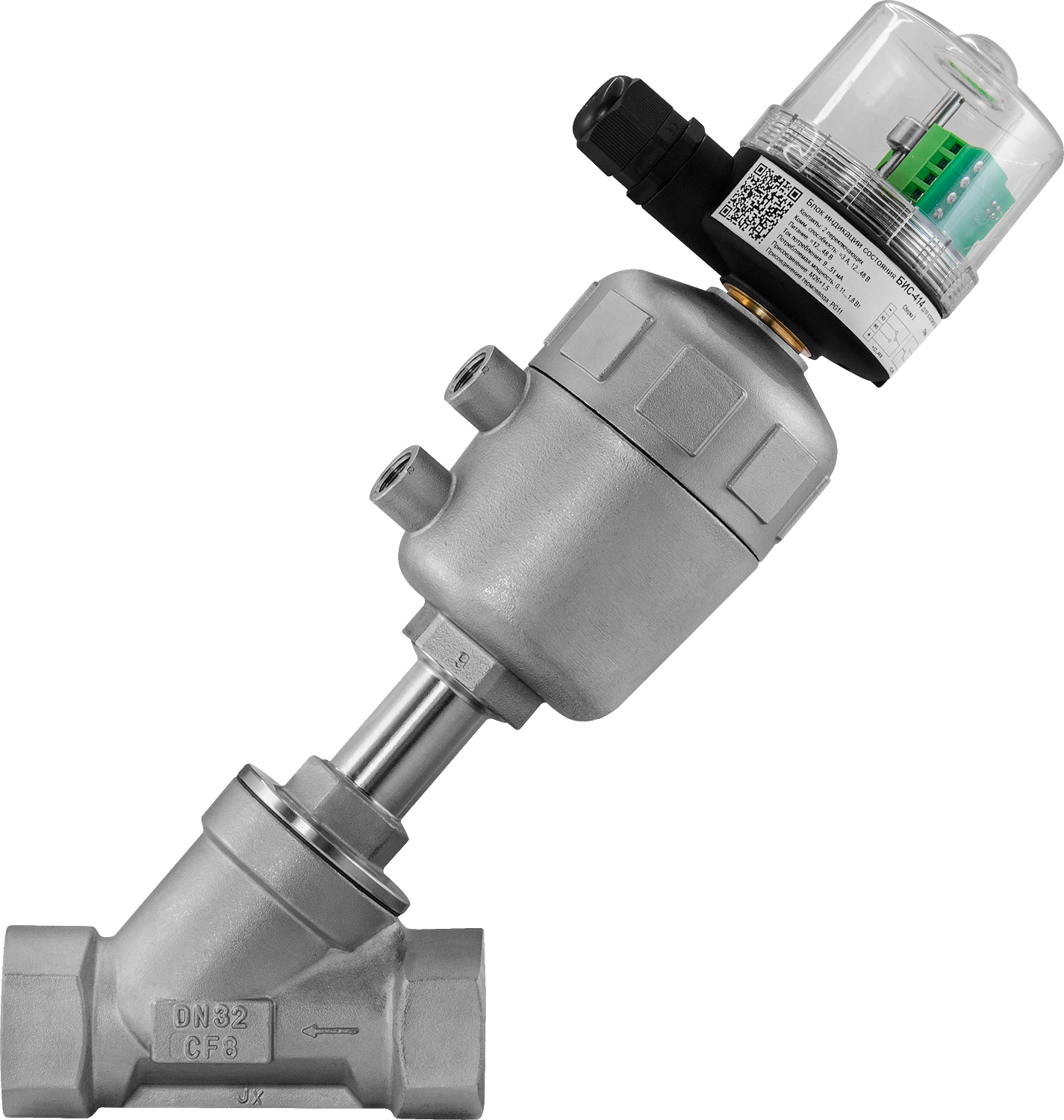

- Индикатор состояния клапана
- Высокая пропускная способность
- Отсутствие гидроударов
- Бесшумная работа
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, воздух, масла, слабые кислоты и щелочи |
| Максимальная вязкость рабочей среды
| 600 мм²/с
|
| Материал | Корпуса клапана: нержавеющая сталь
Корпуса привода: нержавеющая сталь, алюминий, пластик Уплотнения: PTFE |
| Температура рабочей среды клапана | −10...180°C
|
| Рабочее давление среды | 0...1,6 МПа |
| Диаметр условного прохода | 13...45 мм
|
| Присоединение | Резьбовое G⅜"...G2" |
| Управляющая среда
| Воздух, нейтральные газы
|
| Управляющее давление
| 0,3...1 МПа
|
| Присоединение воздуховодов
| ⅛"...¼" |
| Температура эксплуатации
| −10...60°C
|
Модификации:
| Модель
| Ду, мм
| Диаметр привода, мм
| Kv, м³/ч
| Управляющее давление, МПа
|
| УПК22-2-5015-S | 13
| 50
| 4,2
| 0,3
|
| УПК22-2-5025-S | 25
| 50
| 18,5
| –
|
| УПК22-2-6332-S | 31
| 63
| 36,5
| 0,4
|
| УПК22-2-8050-S | 45
| 80
| 54,6
| 0,4
|

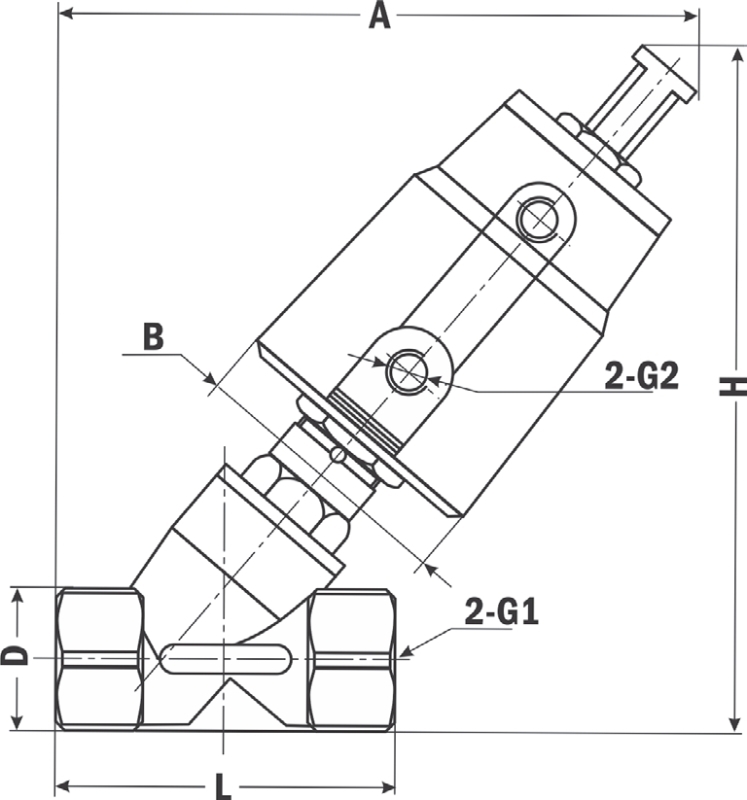

| Габаритные размеры |
 |
| Модель
| Диаметр привода, мм
| G1
| G2
| A, мм
| B, мм
| D, мм
| H, мм
| L, мм
|
| УПК22-2-5015-S | 50
| G½"
| G⅛"
| 14 | 60,5 | 27 | 150 | 68,5 |
| УПК22-2-5025-S | 50
| G1
| G⅛"
| 163,5
| 60,5 | 39 | 176 | 90 |
| УПК22-2-6325-S | 63
| G1
| G⅛"
| 174,5
| 77 | 39 | 189,5 | 90 |
| УПК22-2-8050-S | 80
| G2"
| G¼"
| 233
| 98 | 70 | 253 | 145 |
