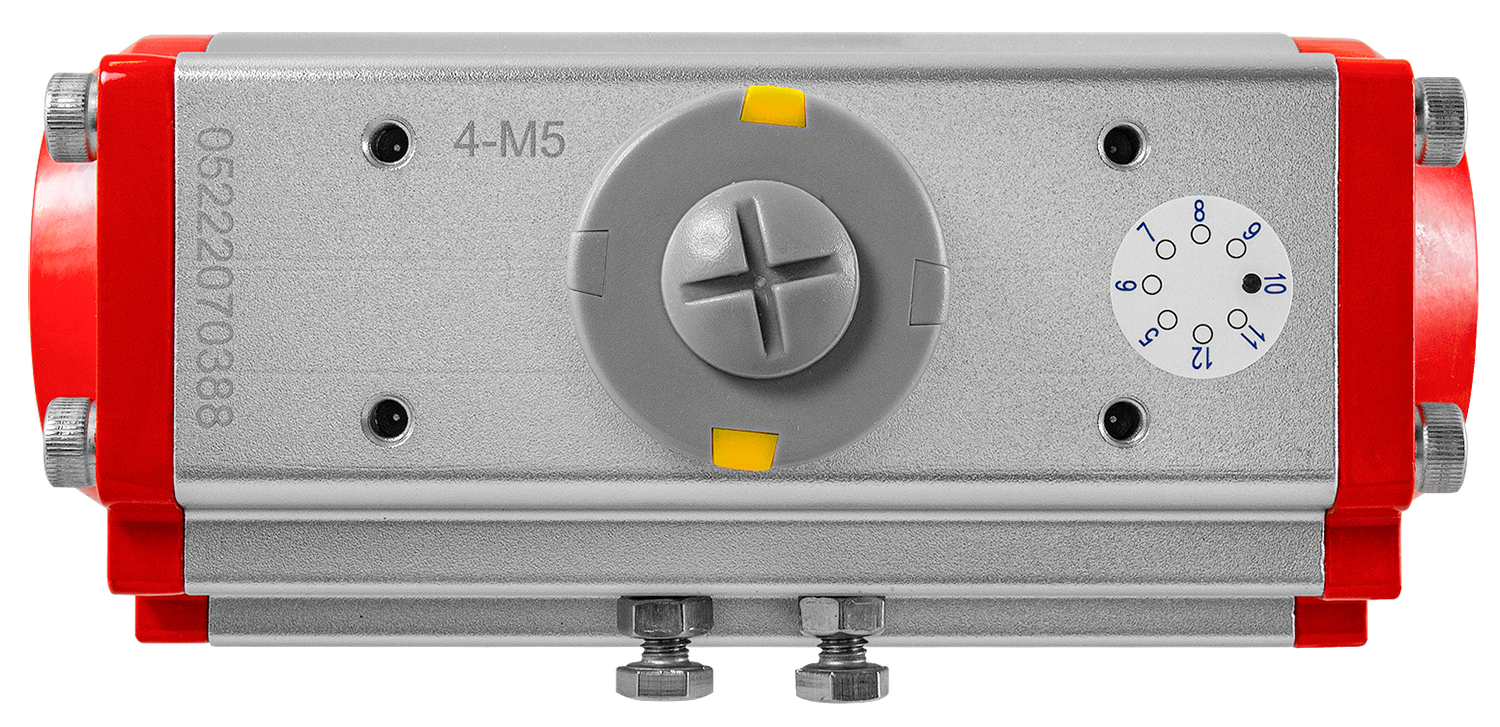

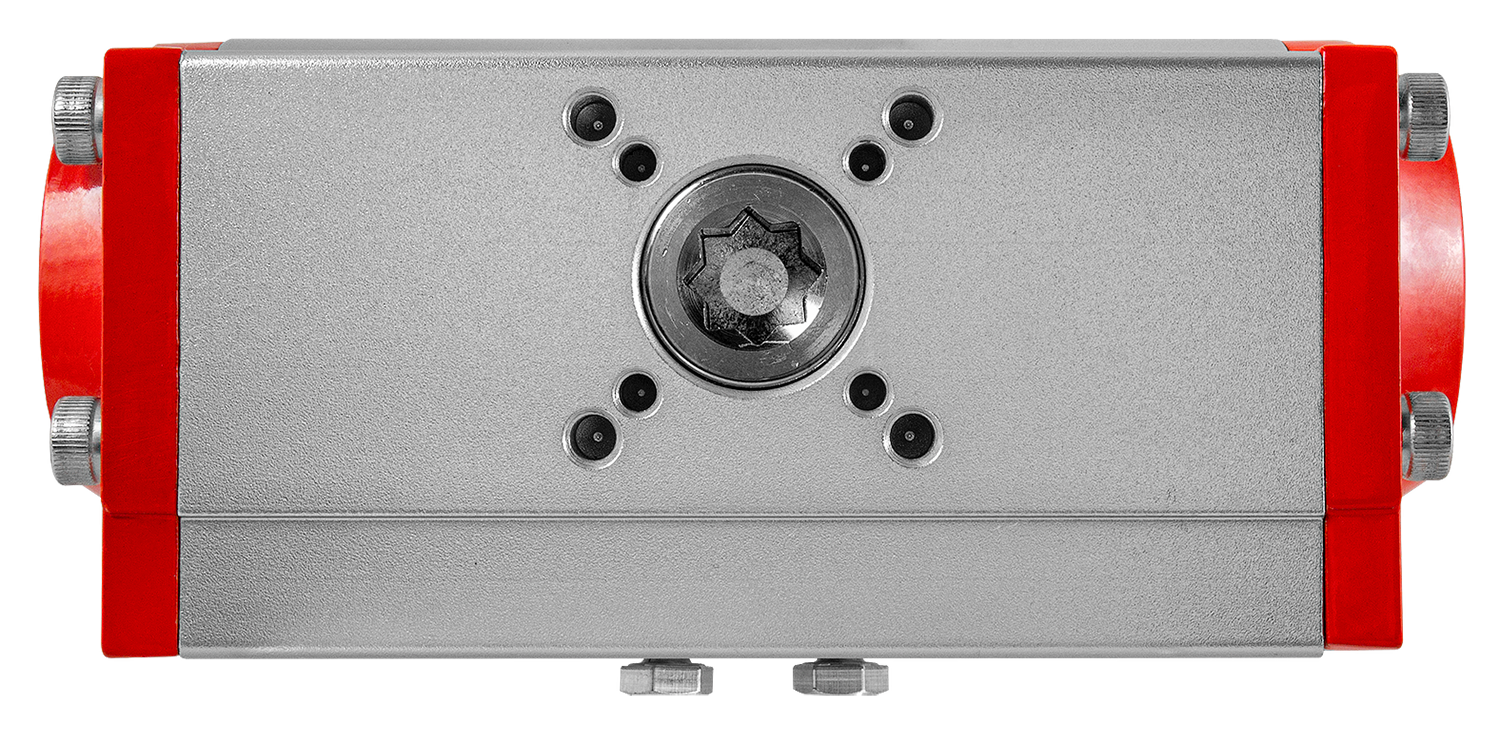

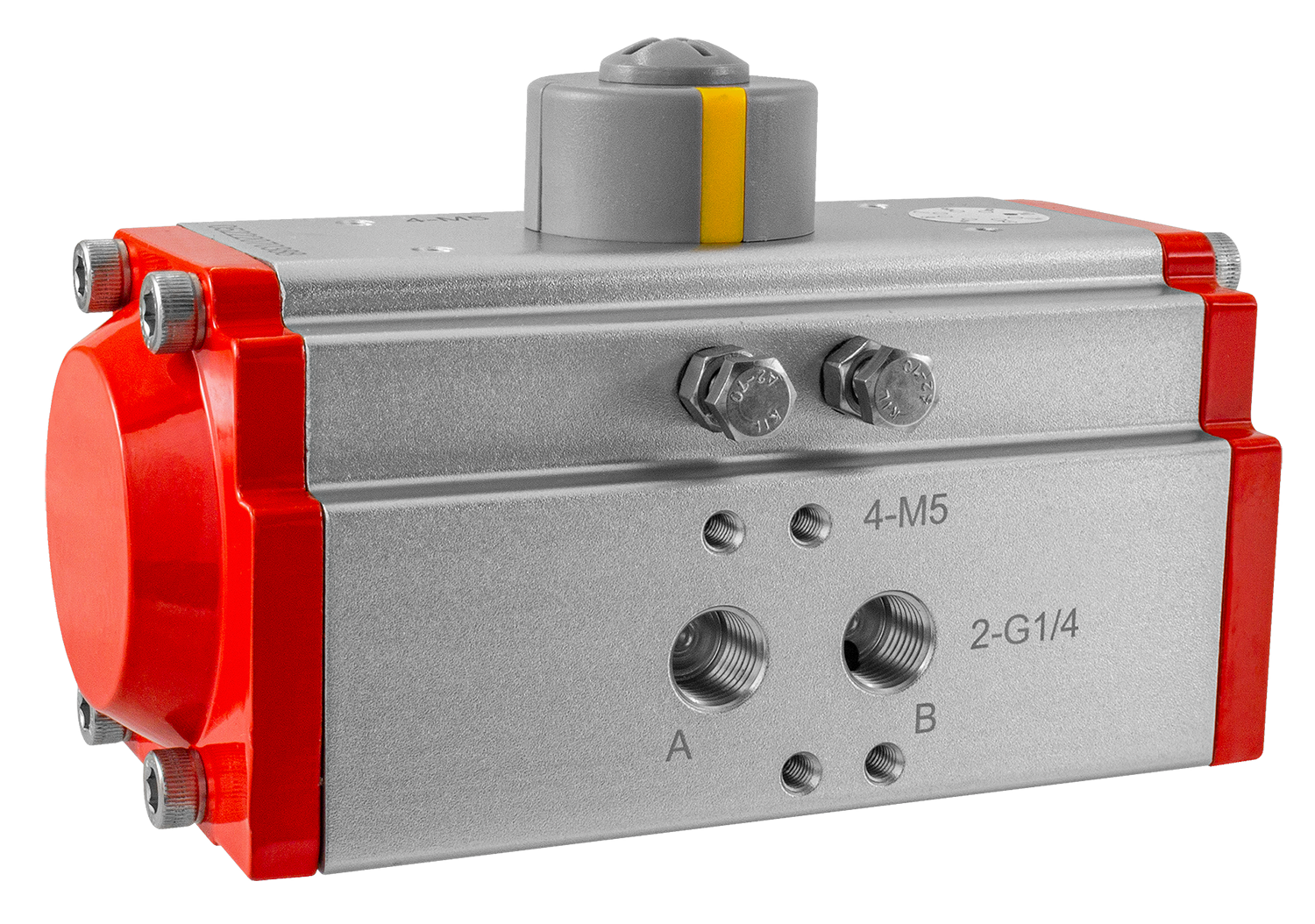

ППР1

Клапан одностороннего действия (нормально закрытый) ППР1 для управления потоком рабочей среды в трубопроводе Особенности:

• Подходят для кранов серий КПР
• Управляются сжатым воздухом

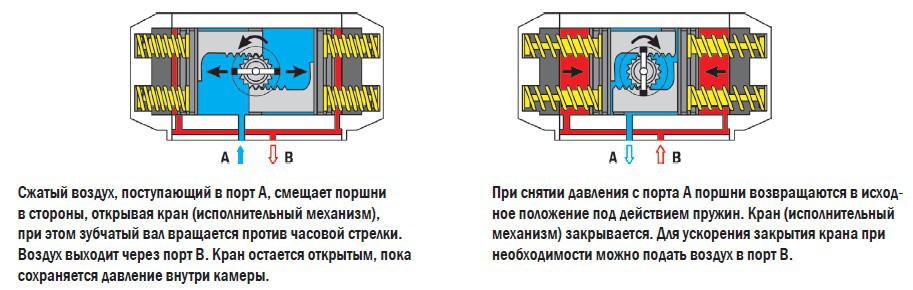

• Одностороннего действия – пружинный возврат поршней
• 2 болта для подстройки крайних положений клапана на ±5°
• Возможность установки на привод позиционного электро пневматического регулятора ПЭР-1000Р
• Возможность установки на привод блока индикации положения БИП
• Долгий срок службы
• Бесшумная работа


Технические характеристики:

Параметр	Значение
Рабочая среда	Сухой воздух или воздух с примесью масла, инертные газы, не агрессивные к материалам привода
Тонкость очистки воздуха	30 мкм (5 мкм – при использовании позиционного электропневматического регулятора)
Температура рабочей среды	−20…80°С
Рабочее давление	2...8 бар
Присоединение воздуховодов	G⅛", G¼", G⅜", G½"
Стандарт клапанов	ISO5211, DIN3337, VD/VDE3845, NAMUR
Угол полного поворота	90°
Количество пружин	5...12
Уплотнение	NBR (VITON, силикон) (спецзаказ)
Материал корпуса	Алюминиевый сплав

Рекомендации по выбору пневмопривода:При выборе пневмопривода нужно знать крутящий момент, необходимый для открытия или закрытия клапана. Как правило, для надежной работы привода его крутящий момент выбирают с запасом в 15…20%. Если рабочей средой клапана являются пар или вода, то запас должен составлять 25%, для сильно загрязненных жидкостей – 40%, для порошкообразных сред – 80%. Затем, зная необходимый крутящий момент, выбирают модель привода с помощью таблиц.
Таблица выбора пневмопривода одностороннего действия ППР1:

Модель	Количество пружин	Давление, бар										Усилие пружины, Н∙м
		3		4		5		6		7
		Крутящий момент привода, Н∙м
		0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°
		Start	End	Start	End	Start	End	Start	End	Start	End	Start	End
ППР1-052	5	8,48	6,28	12,64	10,44							4	6,2
	6	7,68	4,98	11,84	9,14							4,8	7,5
	7	6,98	3,78	11,14	7,94							5,5	8,7
	8			10,34	6,74	14,5	10,9					6,3	9,9
	9			9,54	5,44	13,7	9,6					7,1	11,2
	10			8,74	4,24	12,9	8,4	17,06	12,56			7,9	12,4
	11					12,1	7,1	16,26	11,26	20,42	15,42	8,7	13,7
	12					11,3	5,9	15,46	10,06	19,62	14,22	9,5	14,9
ППР1-063	5	15	11,2	22,3	18,5	29,6	25,8					7	10,8
	6	13,5	9	20,8	16,3	28,1	23,7					8,5	12,95
	7	12	6,9	19,4	14,2	26,7	21,5					9,9	15,1
	8			18	12	25,3	19,3	32,6	26,6			11,3	17,3
	9			16,5	9,9	23,9	17,2	31,2	24,52			12,7	19,4
	10			15,3	7,7	22,6	15	29,9	22,3	37,2	29,6	14	21,6
	11			13,8	5,6	21,1	12,9	28,4	20,2	35,7	27,5	15,5	23,7
	12					19,7	10,7	27	18	34,3	25,3	16,9	25,9
ППР1-075	5	23,4	17,8	35,1	29,5							11,9	17,5
	6	21,1	14,3	32,8	26							14,2	21
	7	18,7	10,8	30,4	22,5							16,6	24,5
	8			28	19	39,8	30,8					19	28
	9			25,7	15,5	37,5	27,3					21,3	31,5
	10			23,3	12	35,1	23,8	46,8	35,5	58,6	47,3	23,7	35
	11					32,7	20,3	44,4	32	56,2	43,8	26,1	38,5
	12					30,4	16,8	42,1	28,5	53,9	40,3	28,4	42
ППР1-083	5	30,9	23,8	46,1	38,9							14,5	21,7
	6	28,1	19,5	43,3	34,6							17,39	26
	7	25,2	15,1	40,3	30,2							20,3	30,4
	8			37,4	25,9	52,6	41,1					23,2	34,7
	9			34,5	21,5	49,7	36,7					26,1	39,1
	10			31,6	17,2	46,8	32,4	62	47,6	77,1	62,7	29	43,4
	11					43,9	28,1	59,1	43,3	74,2	58,4	31,9	47,7
	12					41	23,7	56,2	38,8	71,3	54	34,78	52,08
ППР1-092	5	50,28	37,78	75,54	63,03							25,5	38
	6	45,18	30,18	70,44	55,44							30,6	45,6
	7	40,08	22,58	65,34	47,84							35,7	53,2
	8			60,24	40,24	85,5	65,5					40,8	60,8
	9			55,14	32,69	80,4	57,9					45,9	68,4
	10			50,04	25,04	75,3	50,3	100,56	75,56	125,82	100,82	51	76
	11					70,2	42,7	95,46	67,96	120,72	93,22	56,1	83,6
	12					65,1	35,1	90,36	60,36	115,6	85,6	61,2	91,2
ППР1-105	5	68,6	52	103,6	87							33,2	49,8
	6	61,9	42	96,9	77							39,9	59,8
	7	55,3	32,1	90,3	67,1							46,5	69,7
	8			83,7	57,1	116,6	90					53,1	79,7
	9			77	47,4	109,9	80,3					59,8	89,4
	10			70,4	37,2	103,3	70,1	137,3	104	171,2	138	66,4	99,6
	11					96,7	60,1	130,6	94	164,6	128	73	109,6
	12					90	50,2	123,9	64,1	157,9	118,1	79,7	119,5
ППР1-125	5	115,5	88	173,8	146,3							59,4	86,9
	6	103,6	70,6	161,9	128,9							59,4	86,9
	7	91,8	53,5	150,1	111,6							83,1	121,6
	8			138,2	94,2	196,5	152,5					95	139
	9			126,3	76,8	184,6	135,1					106,9	156,4
	10			114,4	59,4	172,7	117,7	231	176			118,8	173,8
	11					160,9	100,4	219,2	158,7	277,5	217	130,6	191,1
	12					149	83	207,3	141,3	265,6	199,6	142,5	208,5
ППР1-140	5	174,7	131,2	262,5	219							88,5	132
	6	157	104,8	244,8	192,6							106,2	158,4
	7	133,9	78,4	227,1	166,2							123,9	184,8
	8			209,4	139,8	297,1	227,5					141,6	211,2
	9			191,7	113,4	279,4	201,1					159,3	237,6
	10			174	87	261,7	174,7	349,4	262,4	437,8	350,1	177	264
	11					244	148,3	331,7	236	419,5	323,8	194,7	290,4
	12					226,3	121,9	314	209,6	401,8	297,4	212,4	316,8
ППР1-160	5	264,6	197,1	398,3	330,8							136,5	204
	6	237,3	156,2	371	289,9							163,8	244,9
	7	210	115,4	343,7	249,1							191,1	285,7
	8	182,7	74,6	316,4	208,3	450,1	341,9					218,4	326,5
	9			289,1	167,5	422,8	301,2					245,7	367,3
	10			261,8	126,7	395,5	260,4	529,2	394,1			273	408,1
	11					368,2	219,6	501,9	353,3	635,6	487	300,3	448,9
	12					340,9	178,8	474,6	312,5	608,3	446,2	327,6	489,7
ППР1-190	5	429	320,4	644,5	535,9							217,4	326
	6	385,5	255,5	601	470,7							260,9	391,2
	7	342	190	557,5	405,5							304,4	456,4
	8			514	340,3	729,5	555,8					347,9	521,6
	9			470,6	275,1	686,1	490,6					391,3	586,8
	10			427,1	209,9	642,6	425,4	858,1	640,9	1073,6	856,4	434,8	652
	11					599,1	360,2	814,6	575,7	1030,1	791,2	478,3	717,2
	12					555,6	295	771,1	510,5	986,6	726	521,8	782,4
ППР1-210	5	589,6	440,6	885,7	736,7							298,8	447,8
	6	529,8	351,1	825,9	647,2							358,6	537,3
	7	470,1	261,5	766,2	557,6							418,3	626,9
	8			706,4	468,1	1002,5	764,2					478,1	716,4
	9			646,7	375,5	942,8	671,6					537,8	809
	10			586,9	289	883	585,1	1179,1	881,2	1475,2	1177,3	597,6	895,5
	11					823,2	495,5	1119,3	791,6	1415,4	1087,7	657,4	958,1
	12					763,5	406	1059,6	702,1	1355,7	998,2	717	1074,6
ППР1-240	5	924	690,5	1488,1	1154,6							468,5	702
	6	829,9	550,1	1294	1014,2							562,6	842,4
	7	736,7	409,7	1200,8	873,8							655,8	982,8
	8			1107,1	733,4	1571,3	1197,6					749,5	1123,2
	9			1013,4	593	1477,6	1057,2					843,2	1263,6
	10			919,7	452,6	1383,9	916,8	1848,1	1381	2312,2	1845,1	936,9	1404
	11					1290,2	776,4	1754,4	1240,6	2218,5	1704,7	1030,6	1544,4
	12					1196,5	636	1660,7	1100,2	2124,8	1564,3	1124,3	1684,8
ППР1-270	5	1299,7	971,2	1952,4	1623,9							658,5	987
	6	1168	773,8	1820,7	1426,5							790,2	1184,4
	7	1036,3	576,4	1689	1229,1							921,9	1381,8
	8			1557,3	1031,7	2210	1684,4					1053,6	1579,2
	9			1425,6	834,3	2078,3	1487					1185,3	1776,6
	10			1293,9	636,9	1946,6	1289,6	2599,3	1942,3	3252	2595	1317	1974
	11					1814,9	1092,2	2467,6	1744,9	3120,3	2397,6	1448,7	2171,4
	12					1683,2	894,8	2335,9	1547,5	2988,6	2200,2	1580,4	2368,8
ППР1-300	5	1603	1183									800	1220
	6	1483	1066									920	1337
	7	1330	844	2132	1646							1073	1559
	8	1177	621	1979	1423	2780	2224					1226	1782
	9			1825	1201	2626	2002	3427	2803			1380	2004
	10			1652	977	2473	1778	3274	2579	4075	3380	1533	2228
	11					2320	1556	3121	2357	3922	3158	1686	2450
	12					2014	1077	2815	1878	3686	2679	1922	2929
ППР1-350	5	2399	1739									1199	1859
	6	2120	1453									1478	2145
	7	1874	1096	3074	2296							1724	2502
	8	1627	738	2827	1938	4027	3138					1971	2860
	9			2580	1581	3780	2781	4979	3980			2218	3217
	10			2335	1223	3535	2423	4734	3622	5934	4822	2463	3575
	11					3288	2066	4487	3265	5687	4465	2710	3932
	12					3120	1537	4319	2736	5519	3936	2878	4461
ППР1-400	5	3418	2479									1709	2648
	6	2922	1670									2205	3457
	7	2647	1239	4357	2949							2480	3888
	8	2372	806	4082	2516	5191	4225					2755	4321
	9			3806	2085	5515	3794	7224	5503			3031	4752
	10			3531	1652	5240	3361	6949	5070	8658	6779	3306	5185
	11					4963	2930	6672	4639	8381	6348	3583	5616
	12					4445	2190	6154	3899	8106	5608	4101	6356

Таблица потребления воздуха для открытия и закрытия клапана и времени открытия и закрытия:

Модель	Объем воздуха на открытие, л	Объем воздуха на закрытие, л	Время открытия, c	Время закрытия, c
ППР1-032	0,035	0,045	0,1 ± 0,05	0,1 ± 0,05
ППР1-040	–	–	0,1 ± 0,05	0,1 ± 0,05
ППР1-052	0,09	0,12	0,25 ± 0,05	0,1 ± 0,05
ППР1-063	0,14	0,2	0,2 ± 0,05	0,1 ± 0,05
ППР1-075	0,21	0,3	0,5 ± 0,1	0,2 ± 0,05
ППР1-083	0,29	0,41	0,25 ± 0,05	0,1 ± 0,05
ППР1-092	0,49	0,71	0,5 ± 0,1	0,3 ± 0,1
ППР1-105	0,7	0,99	0,8 ± 0,15	0,4 ± 0,1
ППР1-125	–	–	2,5 ± 0,4	0,7 ± 0,15
ППР1-140	1,7	2,4	2,8 ± 0,4	1 ± 0,2
ППР1-160	2,6	3,7	5,1 ± 0,5	1,6 ± 0,3
ППР1-190	4,2	5,9	8 ± 0,7	2,6 ± 0,4
ППР1-210	5,7	8,2	13 ± 1	4 ± 0,5
ППР1-240	9	12,8	14,5 ± 1	4,5 ± 0,5
ППР1-270	12,6	17,9	23 ± 2	5,5 ± 0,5
ППР1-300	21,4	30	31 ± 3	8,7 ± 0,7
ППР1-350	31,2	43,7	46 ± 4	10,7 ± 0,8
ППР1-400	47,9	67,1	60 ± 5	20,5 ± 1,5

Расход воздуха пневмоприводами рассчитывается по следующим формулам:
«Расход воздуха односторонним приводом ППР1» (л/мин) = «объем воздуха на открытие» (л) × («давление воздуха» (кПа) + 101,3) ÷
101,3 × «количество циклов открытия/закрытия в минуту» (ед./мин.).
«Расход воздуха двусторонним приводом ППР2» (л/мин) = «объем воздуха (на открытие + на закрытие)» (л) × («давление воздуха» (кПа)
+ 101,3) ÷ 101,3 × «количество циклов открытия/закрытия в минуту» (ед./мин.).

Габаритные размеры

Модель	Присоединение воздуха	A	B	C	D	E	F	G	H	J	K	L	M	N	P	Q
ППР1-032	G⅛"	109	45	45	65	22,5	22,5	12	50		F03 ∅ 36	M6×9	M5×5	9	∅ 40	25
ППР1-040	G¼"	124	59,5	45	85,3	28,5	36,4	14	80	F05 ∅ 50	F03 ∅ 36	M6×9	M5×8	11	–	30
ППР1-052	G¼"	163,5	72	65	97,5	25	42	14	80	F05 ∅ 50	F03 ∅ 36	M8×10	M5×8	11	∅ 40	30
ППР1-063	G¼"	181	82,6	70	113	35,5	45,5	18	80	F07 ∅ 70	F05 ∅ 50	M8×12	M6×9	11	∅ 40	30
ППР1-075	G¼"	207	99,5	80,2	125	38,7	52,5	20,5	80	F07 ∅ 70	F05 ∅ 50	M8×12	M6×9	14	∅ 40	30
ППР1-083	G¼"	212	109	88	134,5	46	56,5	21	80	F07 ∅ 70	F05 ∅ 50	M8×12	M6×9	17	∅ 40	30
ППР1-092	G¼"	258	117	98,5	142,5	42	61	21	80	F07 ∅ 70	F05 ∅ 50	M8×12	M6×10	17	∅ 40	30
ППР1-105	G¼"	287	132,5	109,5	158	52	64	24,5	80	F10 ∅ 102	F07 ∅ 70	M10×15	M8×12	22	∅ 40	30
ППР1-125	G¼"	312,5	154,4	127	180	60	73,5	29	80	F10 ∅ 102	F07 ∅ 70	M10×15	M8×12	22	∅ 50	30
ППР1-140	G¼"	411	173,3	138	199	65	77	32	80	F12 ∅ 125	F10 ∅ 102	M12×20	M10×15	27	∅ 60	30
ППР1-160	G¼"	488	198	158,2	223,8	73,8	86,7	34,5	80	F14 ∅ 140	F10 ∅ 102	M12×20	M10×15	27	∅ 60	30
ППР1-190	G¼"	544	232,3	187	257,8	85,3	102,7	40	130	F14 ∅ 140	–	M16×22	–	36	∅ 80	30
ППР1-210	G¼"	610	257,6	210,5	283	96,5	113	41	130	F14 ∅ 140	–	M16×24	–	36	∅ 80	30
ППР1-240	G⅜" (¼")	622	291	245	314,5	115	130	50	130	F16 ∅ 165	–	M20×26	–	46	∅ 80	30
ППР1-270	G½" (¼")	766	330	273	355,5	126	147	50	130	F16 ∅ 165	–	M20×26	–	46	∅ 80	30
ППР1-300	G½"	794	354	312	379,5	140	173	57	130	∅ 165	–	M20×26	–	46	∅ 80	30
ППР1-350	G½"	880	410	362	435,5	164	195	60	130	∅ 165	–	M20×26	–	46	∅ 80	30
ППР1-400	G¾"	1076	466	450	491,5	145	145	60	130	∅ 254	–	M20×26	–	55	∅ 80	30

Версия: 2015-11-11-КВА
