ППР2

Описание прибора
Стоимость: 4233 ... 696039 р.         Срок поставки: Со склада

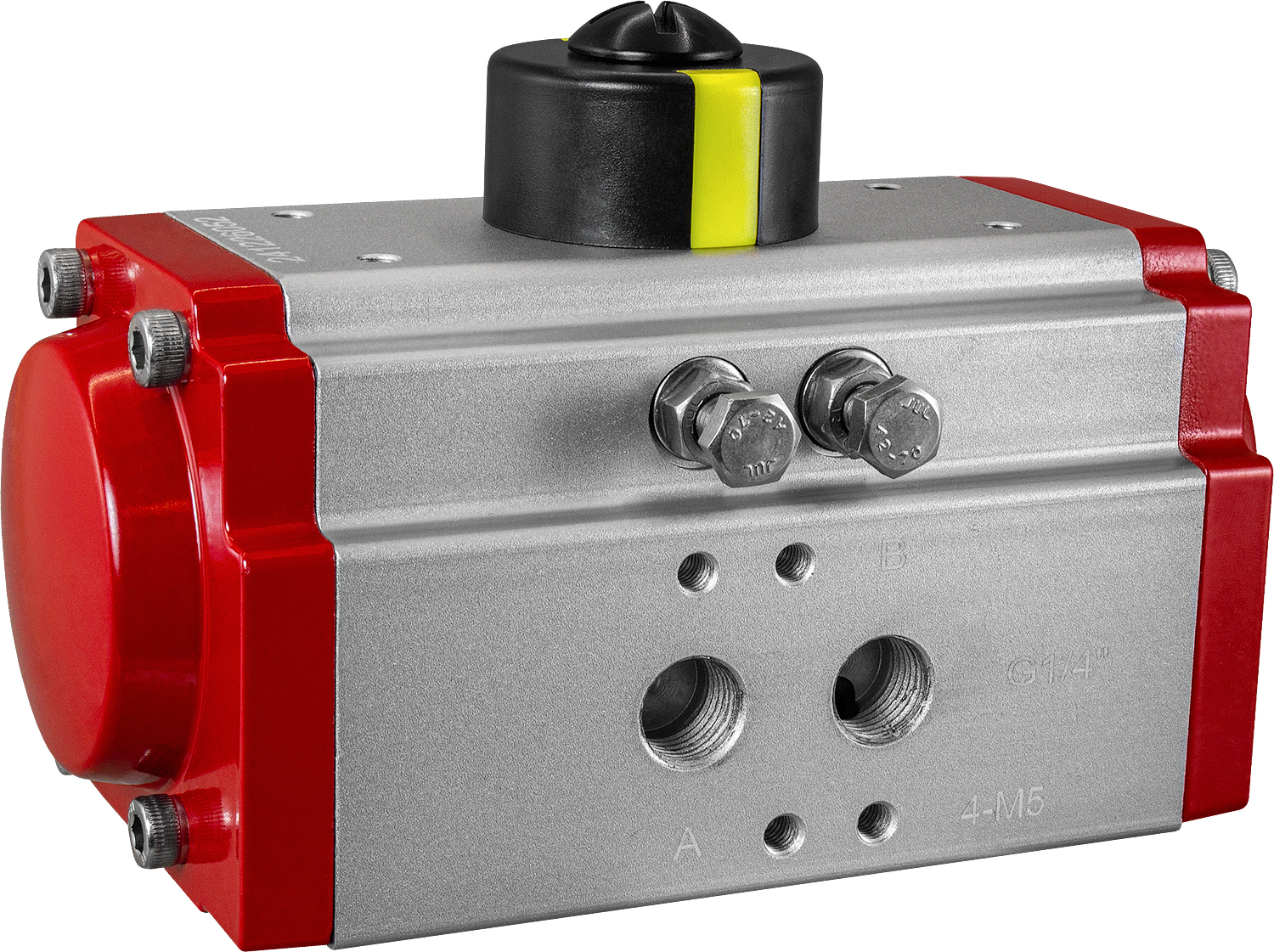

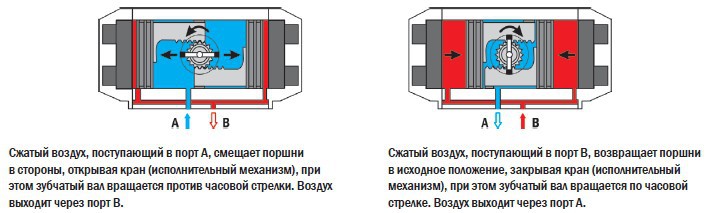

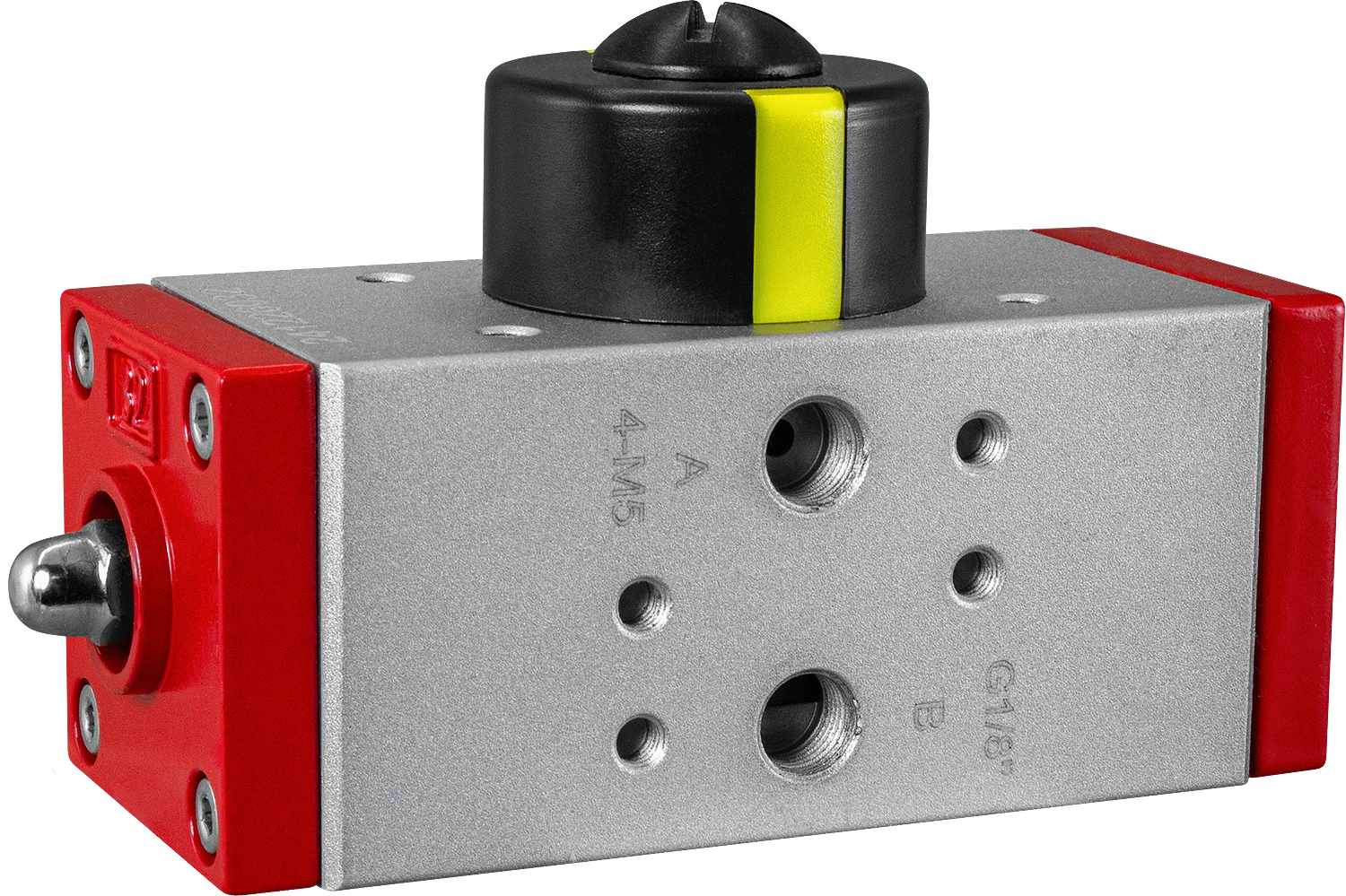

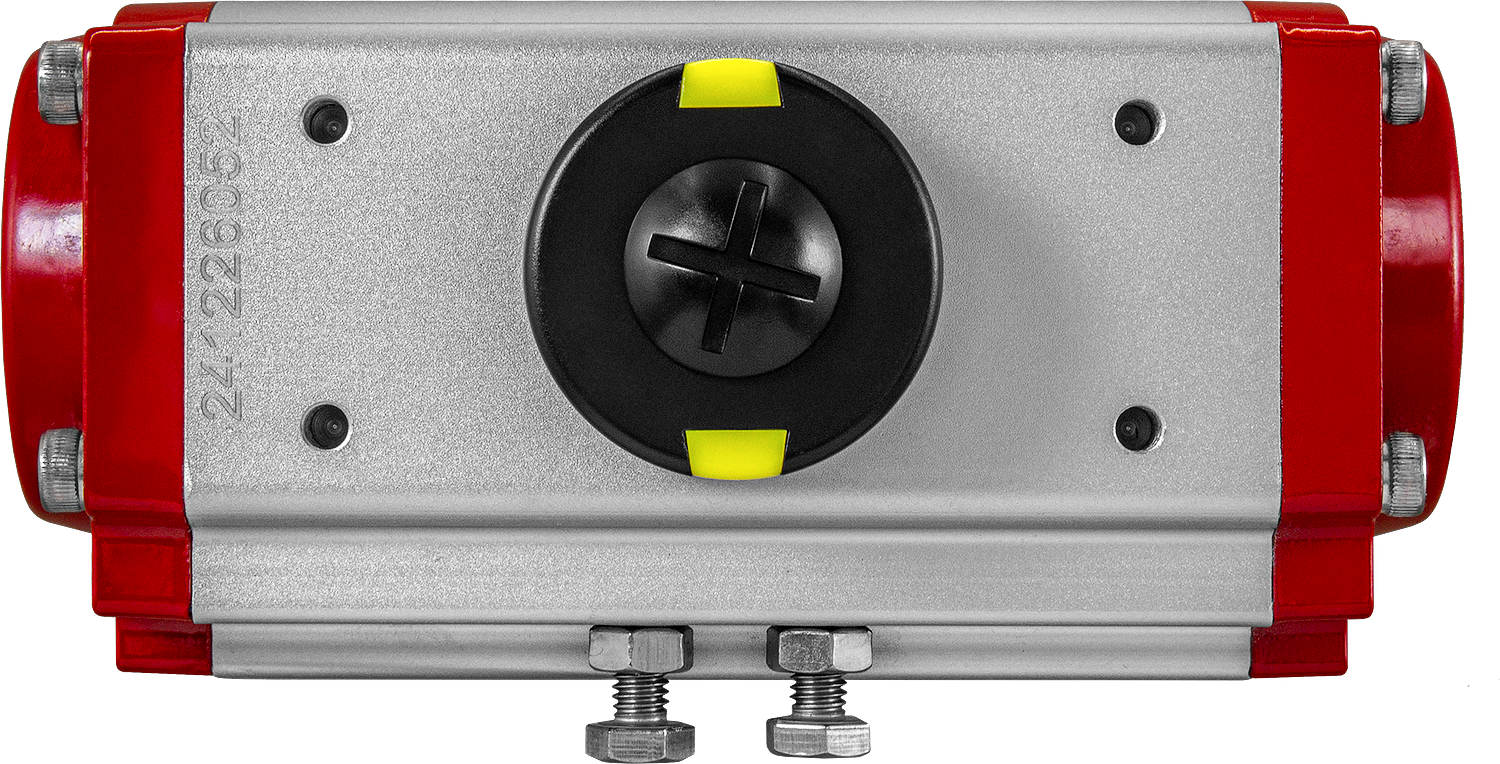

Пневмопривод двустороннего действия ППР2 для управления потоком рабочей среды в трубопроводе Особенности:
  • Подходят для кранов серий КПР
  • Управляются сжатым воздухом
  • Двустороннего действия – возврат поршней с помощью давления воздуха
  • 2 болта для подстройки крайних положений клапана на ±5°
  • Возможность установки на привод позиционного электро пневматического регулятора ПЭР-1000Р
  • Возможность установки на привод блока индикации положения БИП
  • Долгий срок службы
  • Бесшумная работа
Технические характеристики:
ПараметрЗначение
Рабочая среда
Сухой воздух или воздух с примесью масла, инертные газы, не агрессивные к материалам привода
Тонкость очистки воздуха
30 мкм (5 мкм – при использовании позиционного электропневматического регулятора)
Температура рабочей среды
−20…80°С
Рабочее давление
2...8 бар
Присоединение воздуховодов
G⅛", G¼", G⅜", G½"

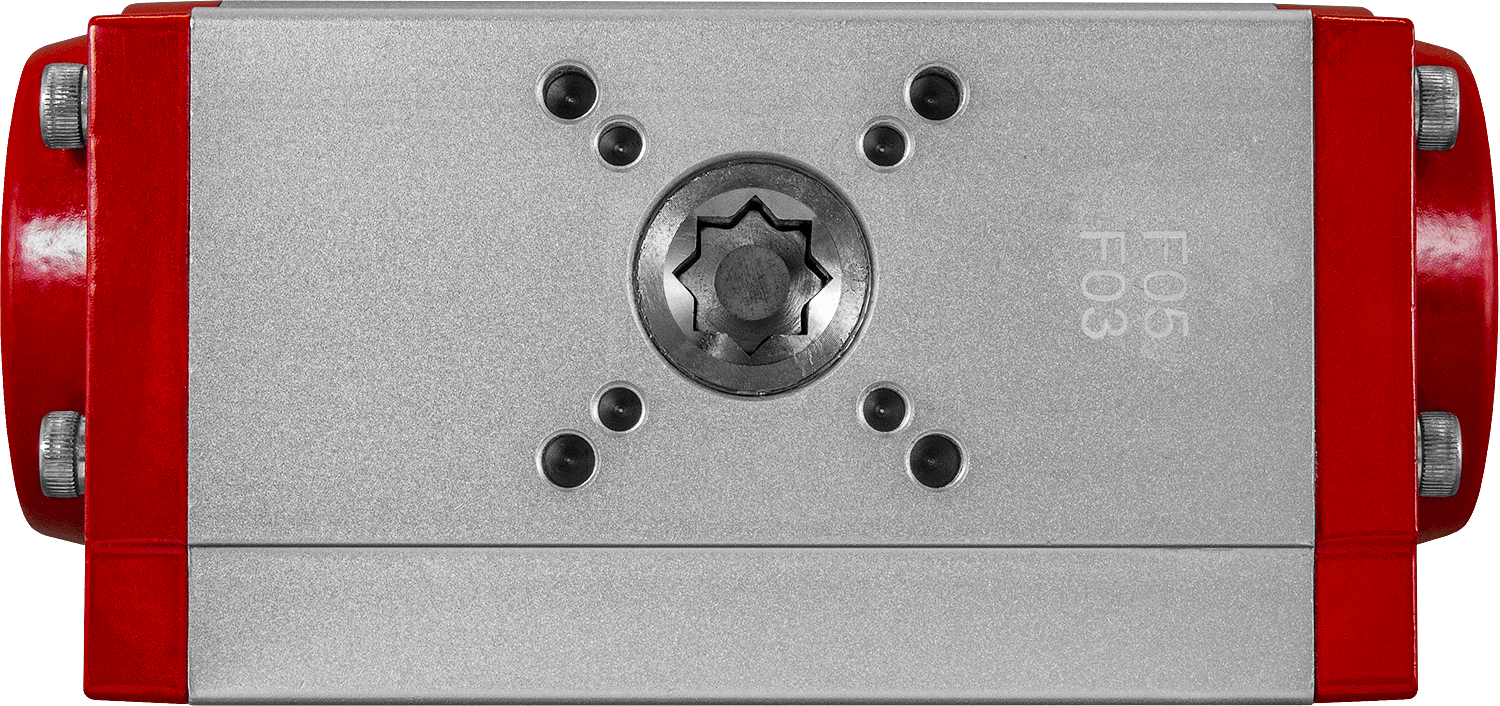

Стандарт клапанов
ISO5211, DIN3337, VD/VDE3845, NAMUR
Угол полного поворота
90°
Количество пружин
5...12
Уплотнение
NBR (VITON, силикон) (спецзаказ)
Материал корпуса
Алюминиевый сплав

Рекомендации по выбору пневмопривода:При выборе пневмопривода нужно знать крутящий момент, необходимый для открытия или закрытия клапана. Как правило, для надежной работы привода его крутящий момент выбирают с запасом в 15…20%. Если рабочей средой клапана являются пар или вода, то запас должен составлять 25%, для сильно загрязненных жидкостей – 40%, для порошкообразных сред – 80%. Затем, зная необходимый крутящий момент, выбирают модель привода с помощью таблиц.
Таблица выбора пневмопривода одностороннего действия ППР2:
Модель
Давление, бар
2
3
4
56
7
8
Крутящий момент, Н∙м
ППР2-032
2,784,2 6
7,5910 11,5
ППР2-052
8,3212,4816,6420,8
24,9629,12 33,28
ППР2-063
14,6421,9629,2836,643,92 51,24 58,56
ППР2-07523,535,34758,870,582,394
ППР2-08329,744,559,474,289,1103,9118,8
ППР2-092
45,568,291,1113,7136,4159,2 181,9
ППР2-105
67,88101,82136,76169,7203,64237,58 271,52
ППР2-125
116,6174,9233,2291,5349,8408,1466,4
ППР2-140
175,48263,22350,96
438,7526,44  614,18701,92
ППР2-160
267,4 401,1
534,8668,5802,2935,91069,6
ППР2-190
430,96  646,44861,9 1077,41292,91508,41723,8
ППР2-210
592,2
888,41184,51480,61776,72072,8 2369
ППР2-240
831,91220,8 1627,8 2030,72444,6 2848,6 3255,5
ППР2-270
1305,4 1958,22610,9 3263,63916,3 4569 5221,8
ППР2-300
1602 24033205 40064807 5608 6409
ППР2-350
2399 35984798 59987197 8397 9596
ППР2-400
3418 5127 6837 854610255 11964 13673

Таблица потребления воздуха для открытия и закрытия клапана и времени открытия и закрытия:
Модель
Объем воздуха на открытие, л
Объем воздуха на закрытие, л
Время открытия, c Время закрытия, c
ППР2-032
0,035 0,0450,1 ± 0,05
0,1 ± 0,05
ППР2-040 0,1 ± 0,050,1 ± 0,05
ППР2-052
0,09 0,120,1 ± 0,050,1 ± 0,05
ППР2-063
0,14 0,20,2 ± 0,050,15 ± 0,05
ППР2-075
0,21
0,30,3 ± 0,050,3 ± 0,05
ППР2-083
0,29
0,410,35 ± 0,050,4 ± 0,05
ППР2-092
0,49
0,710,45 ± 0,10,6 ± 0,1
ППР2-105
0,7
0,990,8 ± 0,150,8 ± 0,15
ППР2-125 1,2 ± 0,31,4 ± 0,3
ППР2-140
1,7
2,42 ± 0,31,9 ± 0,3
ППР2-160
2,6
3,72,2 ± 0,42,5 ± 0,4
ППР2-190
4,2
5,94,2 ± 0,54,6 ± 0,5
ППР2-210
5,7
8,29 ± 0,79 ± 0,7
ППР2-240
9
12,89 ± 0,812,5 ± 0,8
ППР2-270
12,6
17,914 ± 113,5 ± 1
ППР2-300
21,4
3019 ± 1,520,5 ± 1,5
ППР2-350
31,2
43,726 ± 228 ± 2
ППР2-400
47,9
67,144 ± 443 ± 4
Расход воздуха пневмоприводами рассчитывается по следующим формулам:
«Расход воздуха односторонним приводом ППР1» (л/мин) = «объем воздуха на открытие» (л) × («давление воздуха» (кПа) + 101,3) ÷
101,3 × «количество циклов открытия/закрытия в минуту» (ед./мин.).
«Расход воздуха двусторонним приводом ППР2» (л/мин) = «объем воздуха (на открытие + на закрытие)» (л) × («давление воздуха» (кПа)
+ 101,3) ÷ 101,3 × «количество циклов открытия/закрытия в минуту» (ед./мин.).

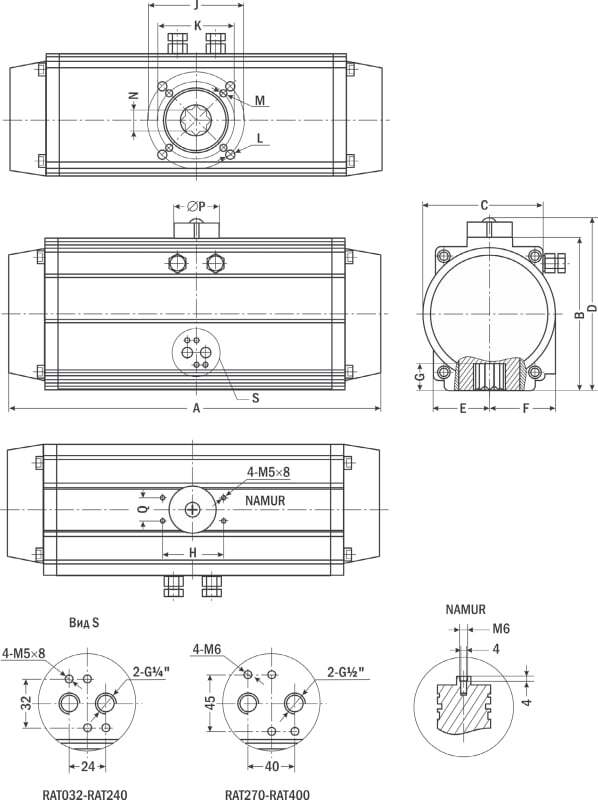

Габаритные размеры

Модель
Присоединение воздуха
A
B
C
D
E
F
G
H
J
K
L
M
N
P
Q
ППР2-032
G⅛"
109
45 45
6522,522,512 50
F03
∅ 36
M6×9
M5×5
9
∅ 40
25
ППР2-040
G¼"
124
59,54585,328,536,414 80F05
∅ 50
F03
∅ 36
M6×9
M5×8
11
30
ППР2-052
G¼"
163,5
726597,525421480F05
∅ 50
F03
∅ 36
M8×10
M5×8
11
∅ 40
30
ППР2-063
G¼"
181
82,670 113
35,545,51880F07
∅ 70
F05
∅ 50
M8×12
M6×9
11
∅ 40
30
ППР2-075
G¼"
207
99,580,212538,752,520,580F07
∅ 70
F05
∅ 50
M8×12
M6×9
14
∅ 40
30
ППР2-083
G¼"
212
109 88 134,5 46
56,52180F07
∅ 70
F05
∅ 50
M8×12
M6×9
17
∅ 40
30
ППР2-092
G¼"
258
117 98,5 142,5 42 61 2180F07
∅ 70
F05
∅ 50
M8×12
M6×10
17
∅ 40
30
ППР2-105
G¼"
287
132,5109,5 158 52 64 24,580F10
∅ 102
F07
∅ 70
M10×15
M8×12
22
∅ 40
30
ППР2-125
G¼"
312,5
154,4127 180 60  73,52980F10
∅ 102
F07
∅ 70
M10×15
M8×12
22
∅ 50
30
ППР2-140
G¼"
411
173,3138 199 65 77 3280F12
∅ 125
F10
∅ 102
M12×20
M10×15
27
∅ 60
30
ППР2-160
G¼"
488
198
158,2223,873,886,7 34,580F14
∅ 140
F10
∅ 102
M12×20
M10×15
27
∅ 60
30
ППР2-190
G¼"
544
232,3187
257,885,3102,740130
F14
∅ 140

M16×22
36
∅ 80
30
ППР2-210
G¼"
610
257,6210,5283
96,5113 41130
F14
∅ 140

M16×24
36
∅ 80
30
ППР2-240
G⅜" (¼")
622
291 245 314,5 115 130 50130
F16
∅ 165

M20×26
46
∅ 80
30
ППР2-270
G½" (¼")
766
330 273
355,5126 147 50130
F16
∅ 165

M20×26
46
∅ 80
30
ППР2-300
G½"
794
354 312
379,5140 173 57130
∅ 165

M20×26
46
∅ 80
30
ППР2-350
G½"
880
410 362
435,5164 195 60130
∅ 165

M20×26
46
∅ 80
30
ППР2-400
G¾"
1076
466 450  491,5145 145 60130
∅ 254

M20×26
55
∅ 80
30
