УПК22-1

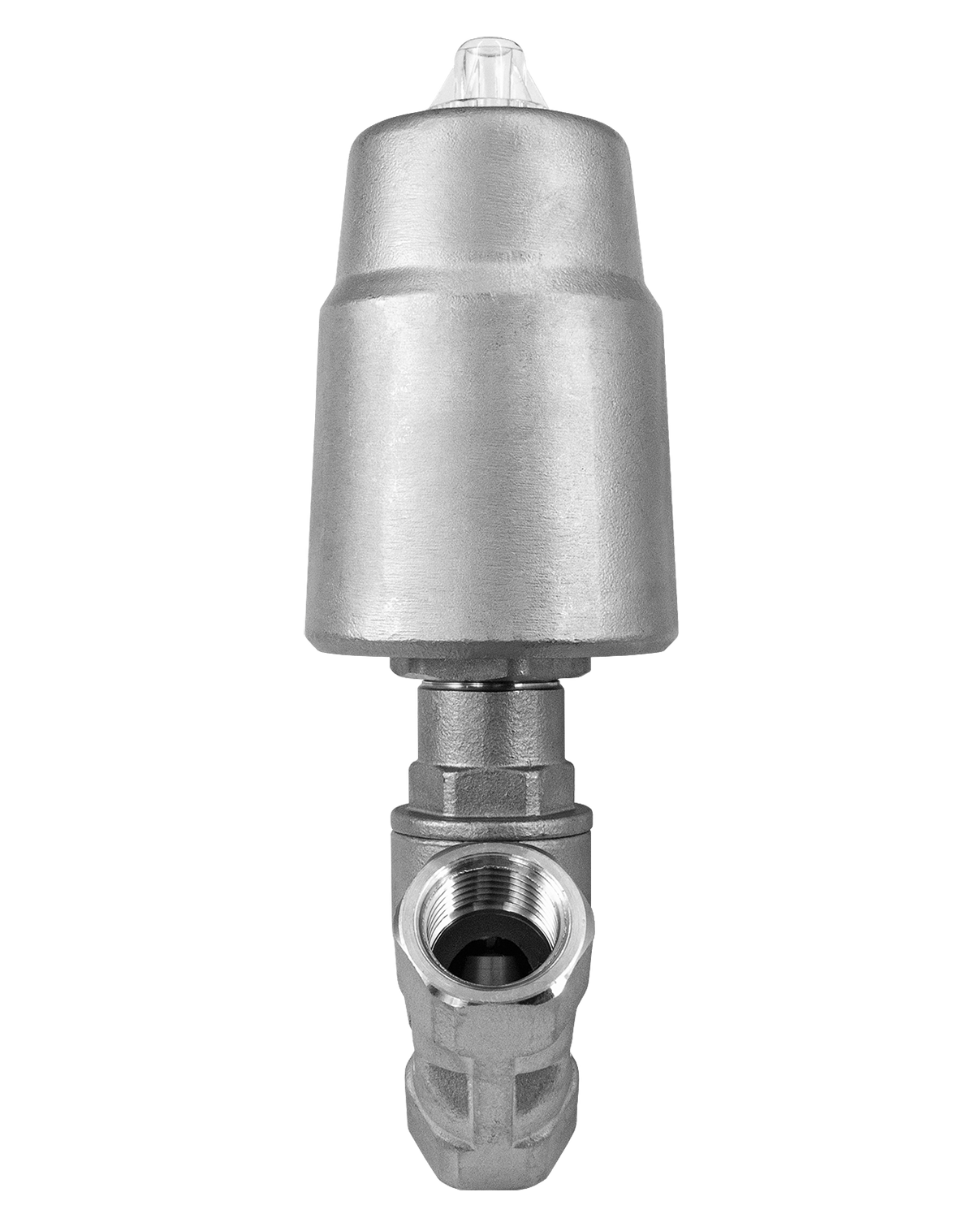

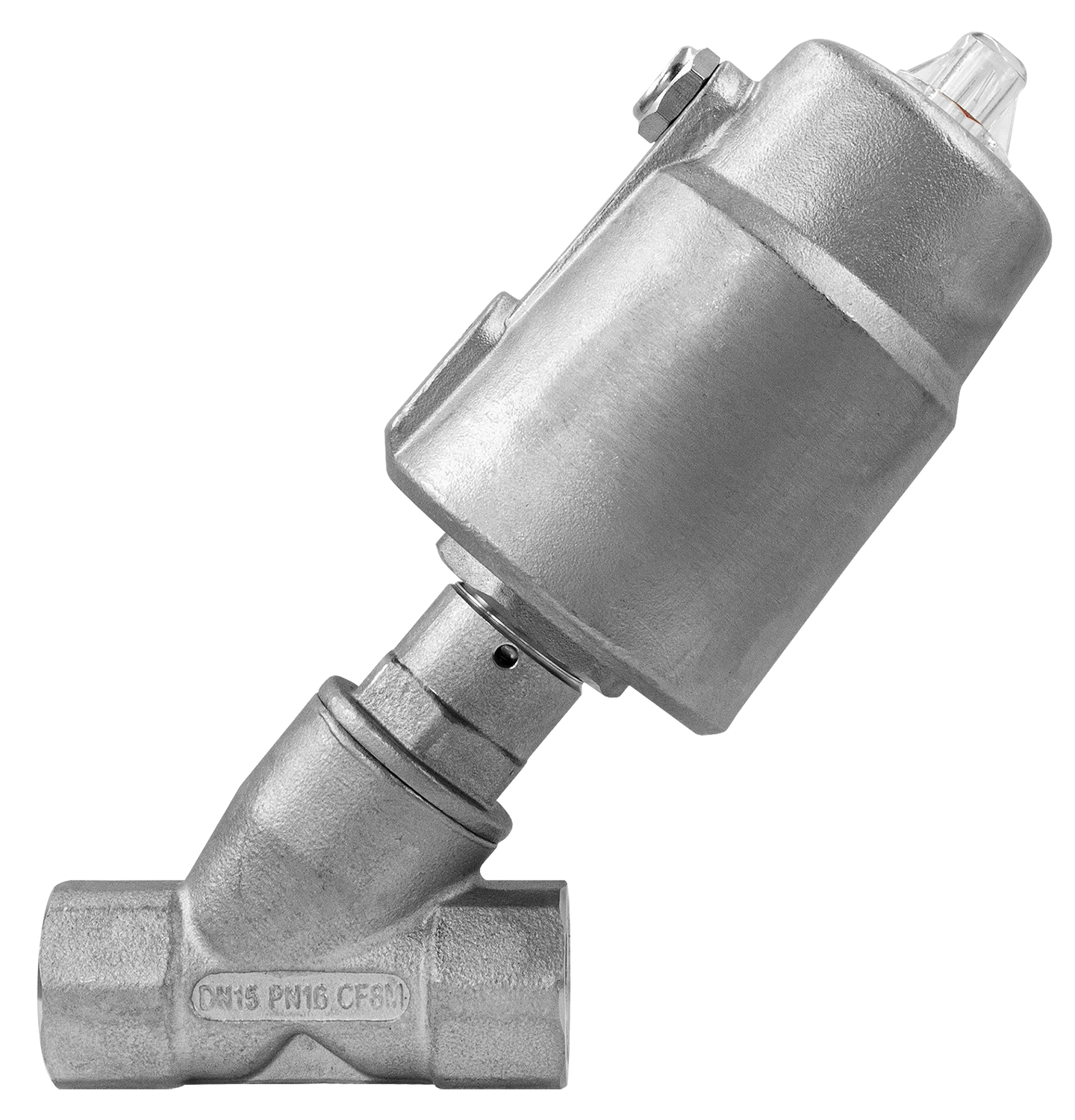

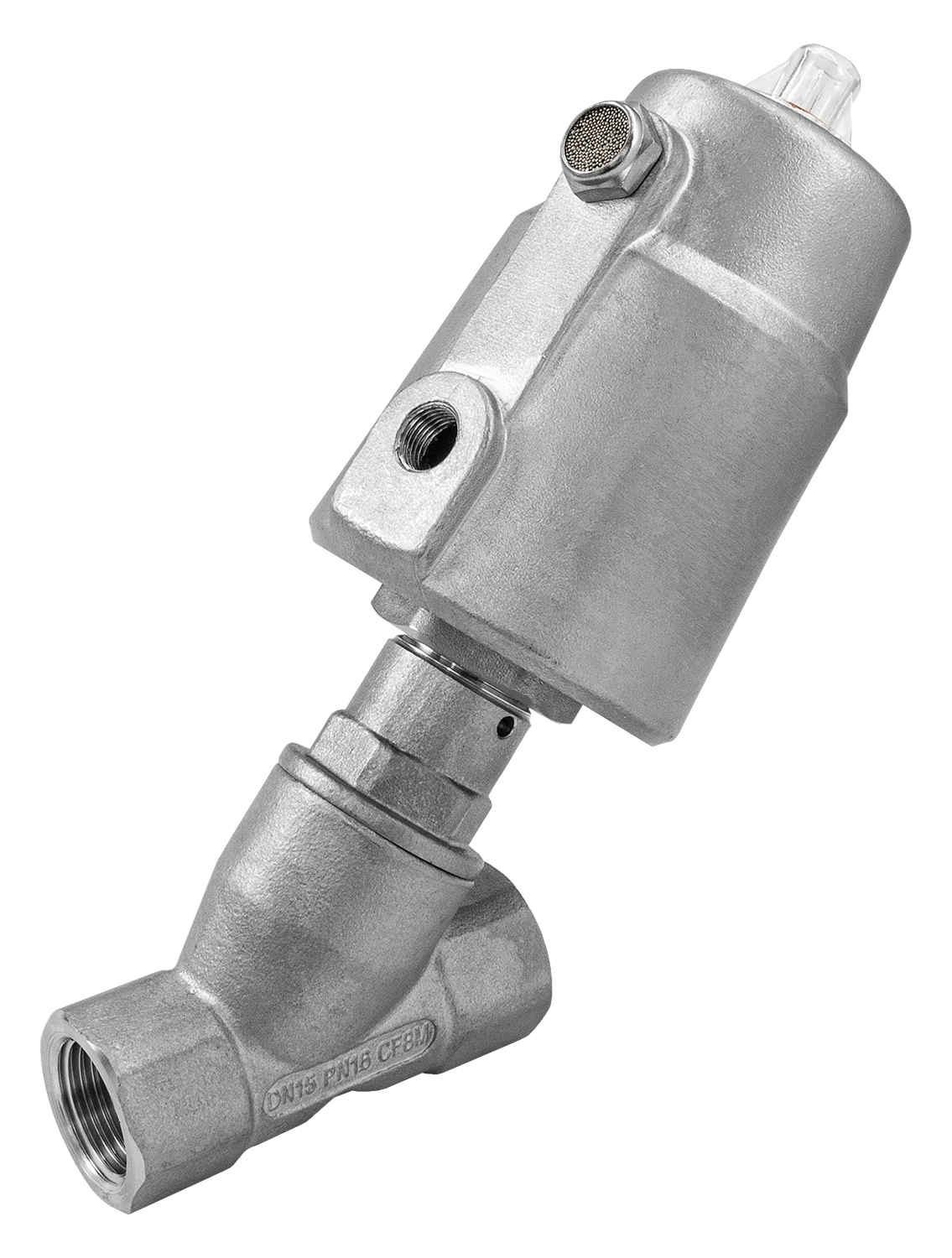

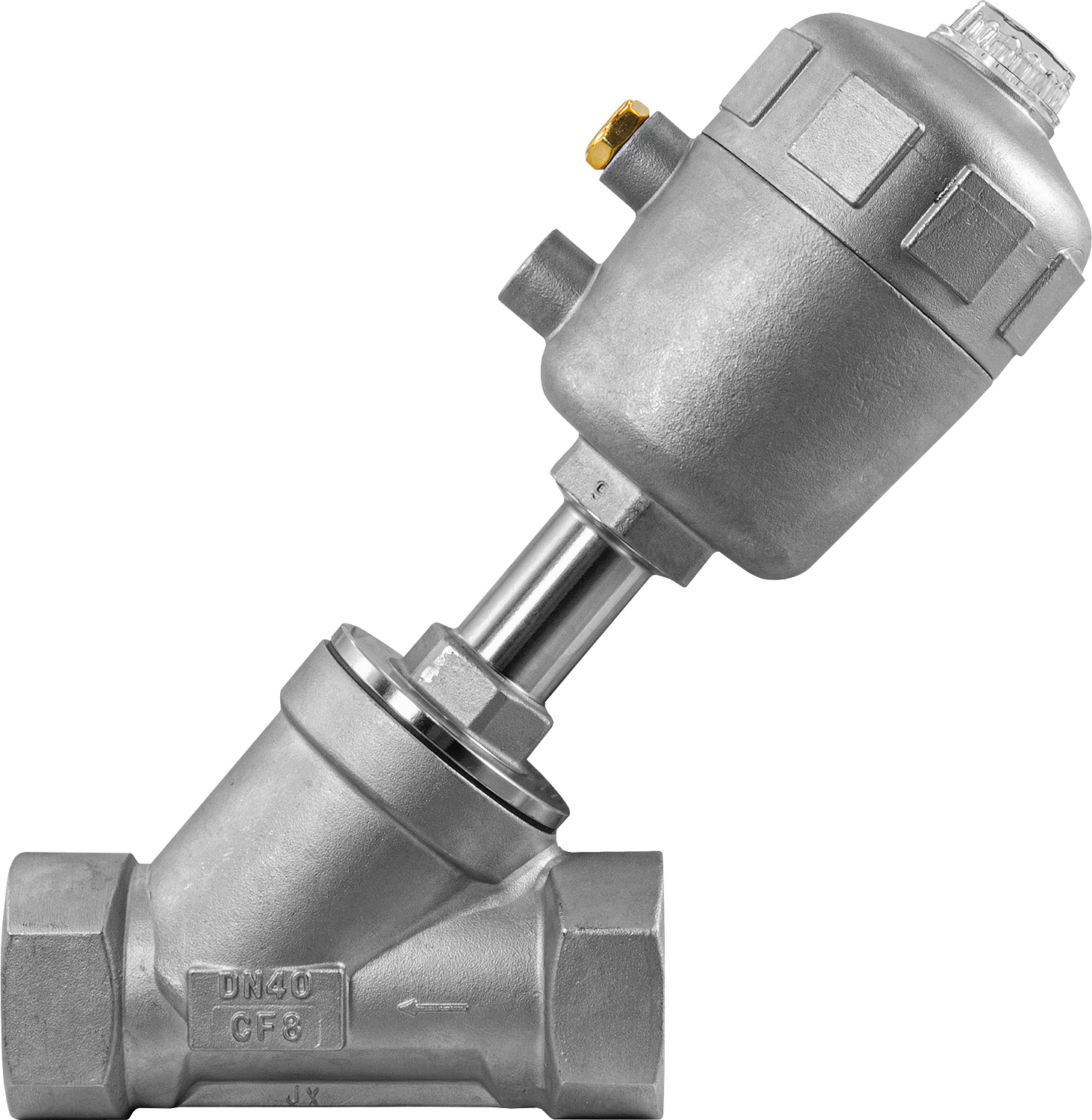

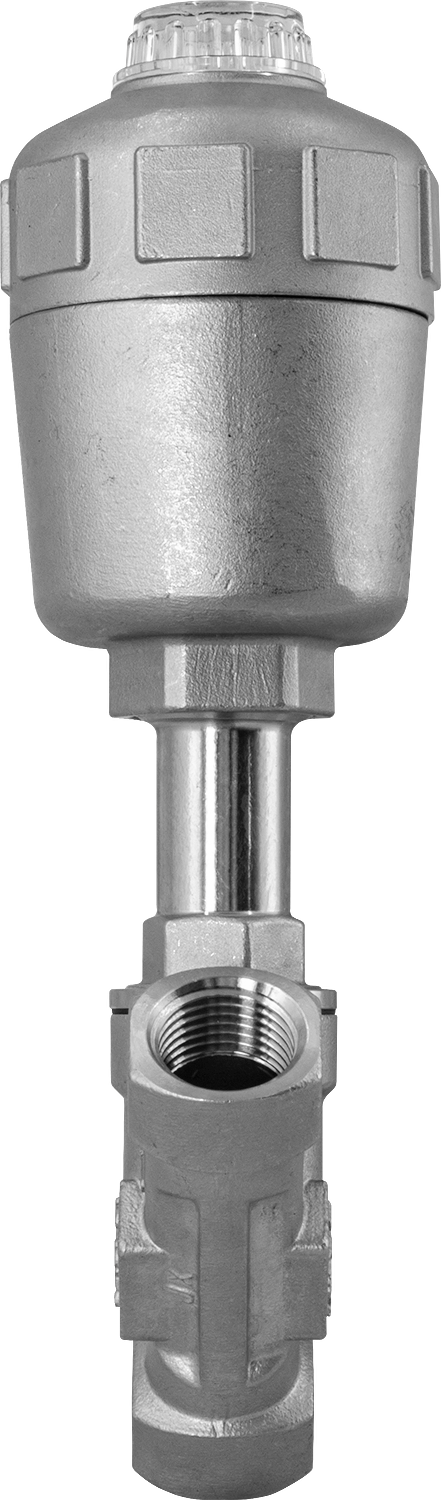

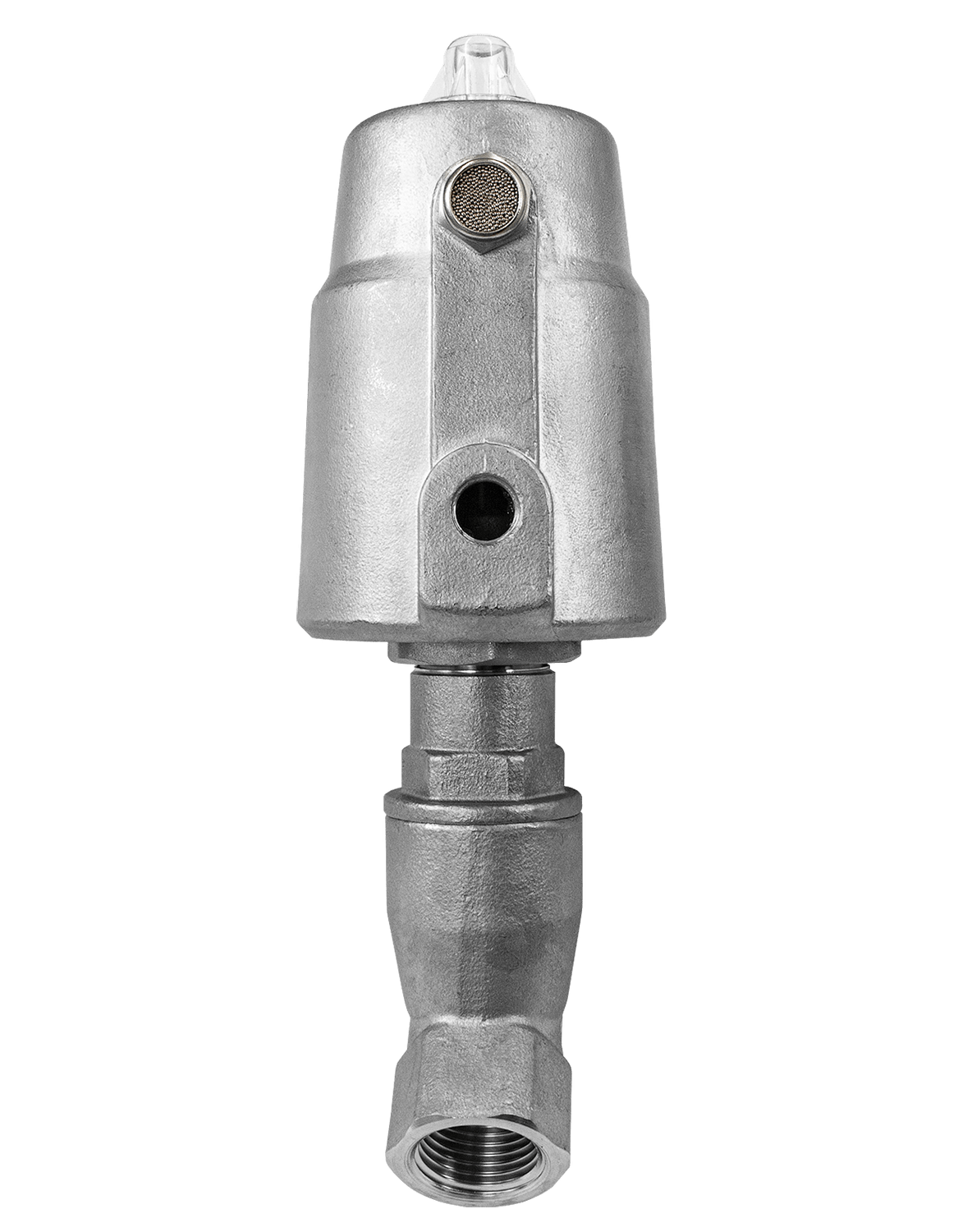

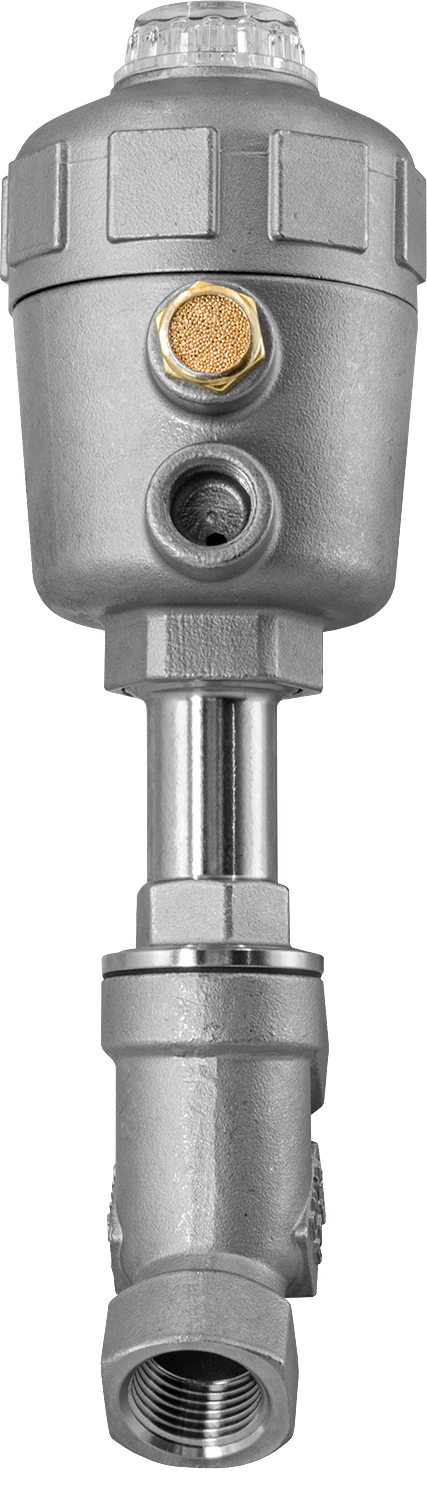

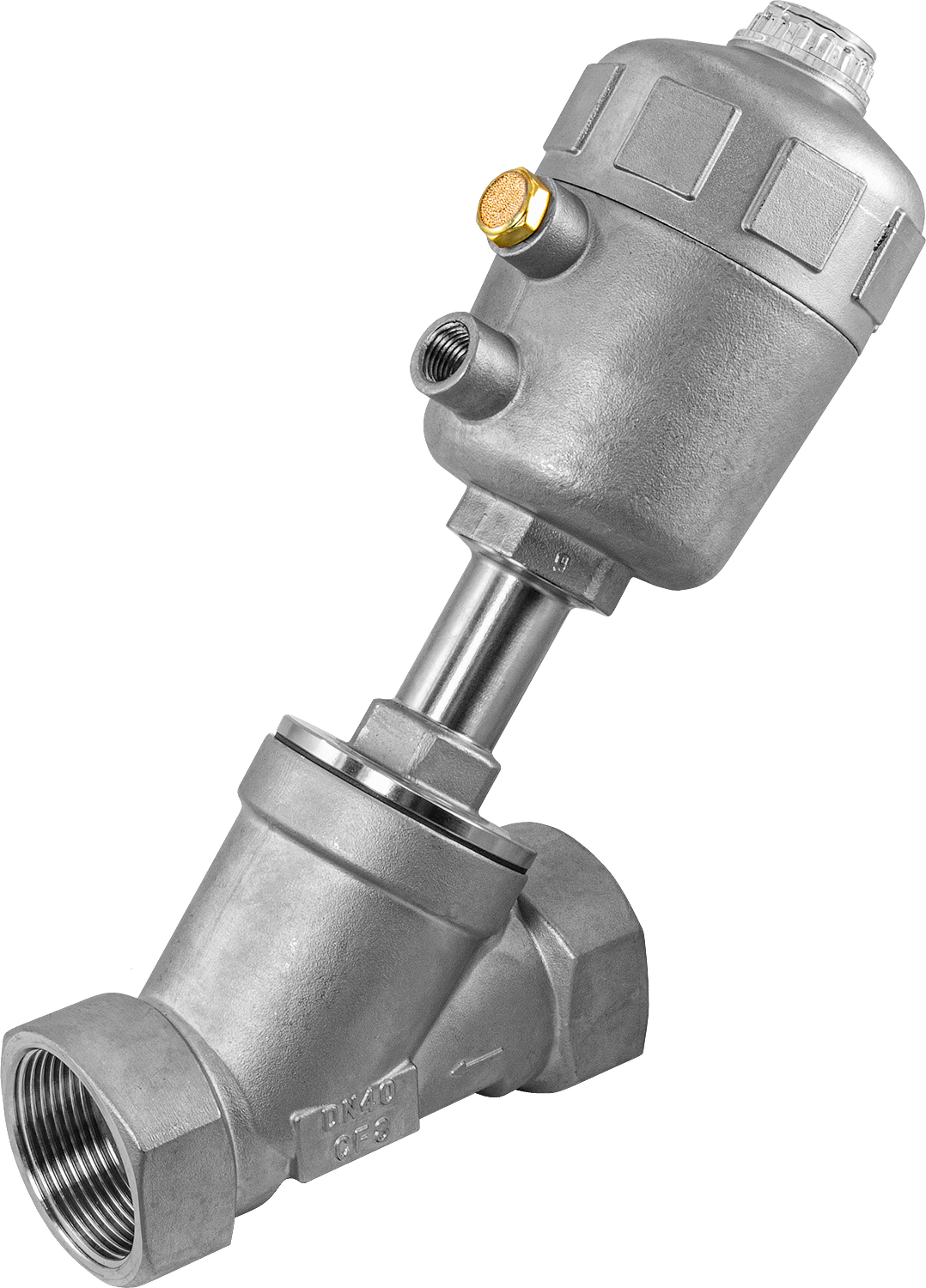

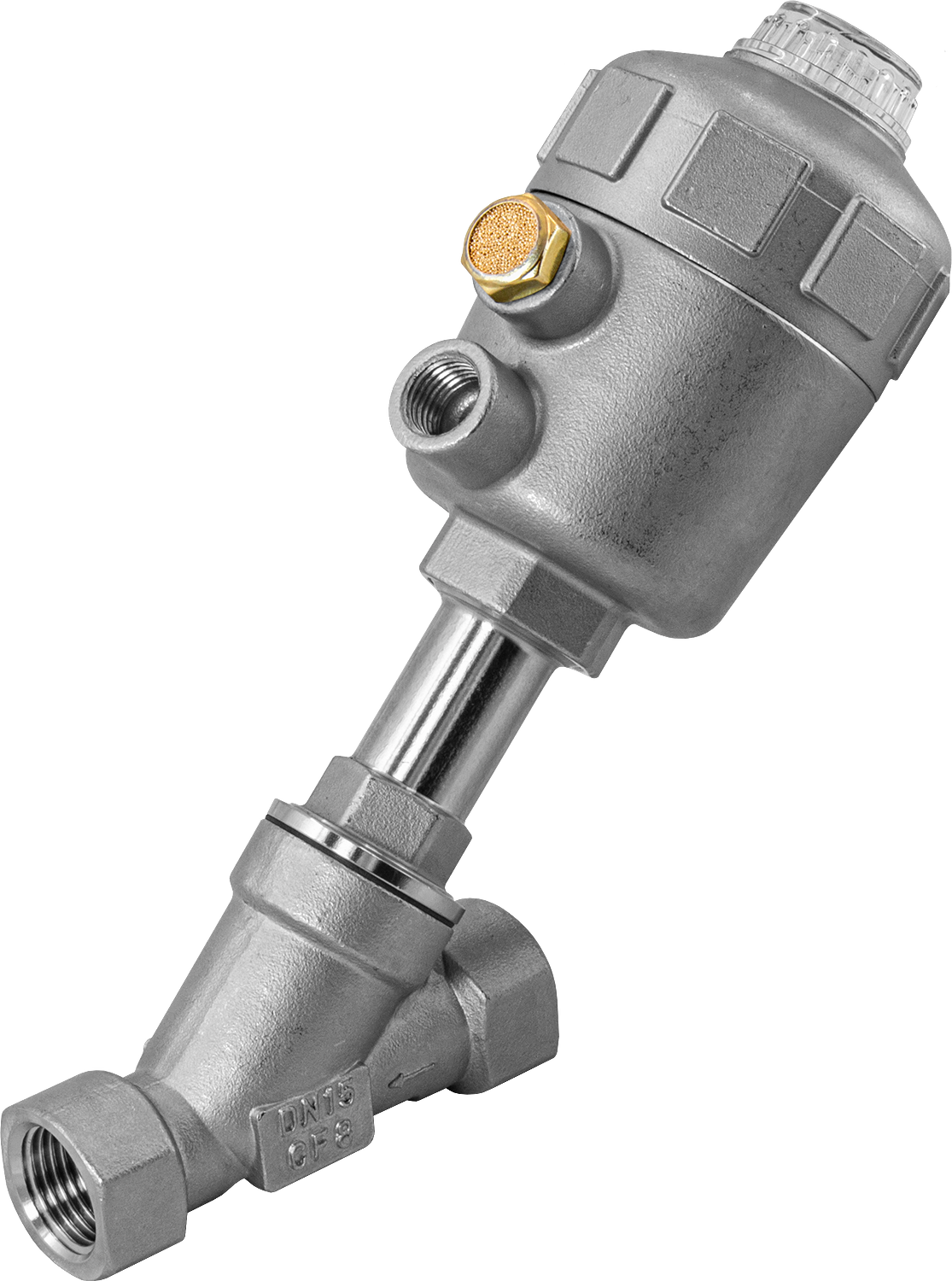

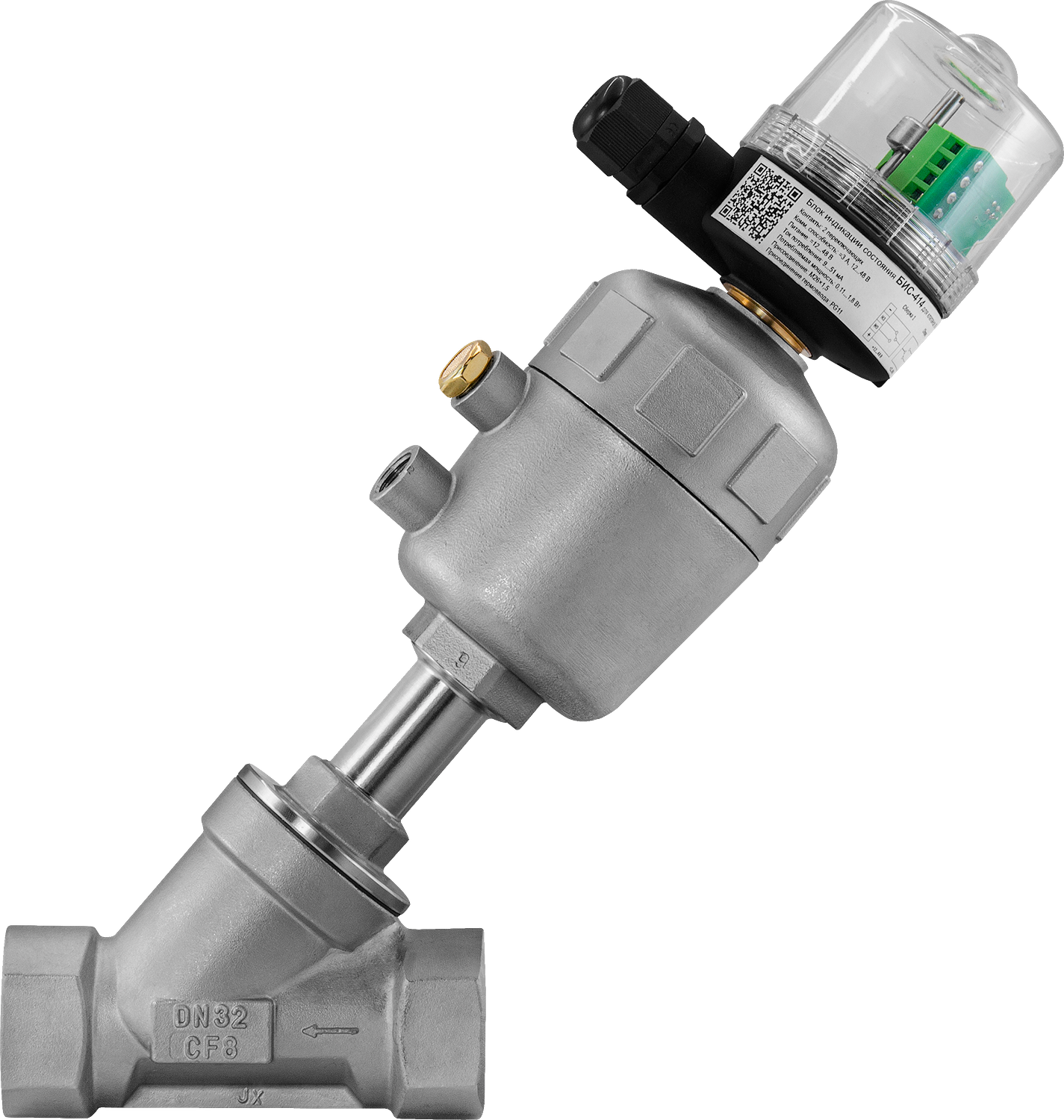

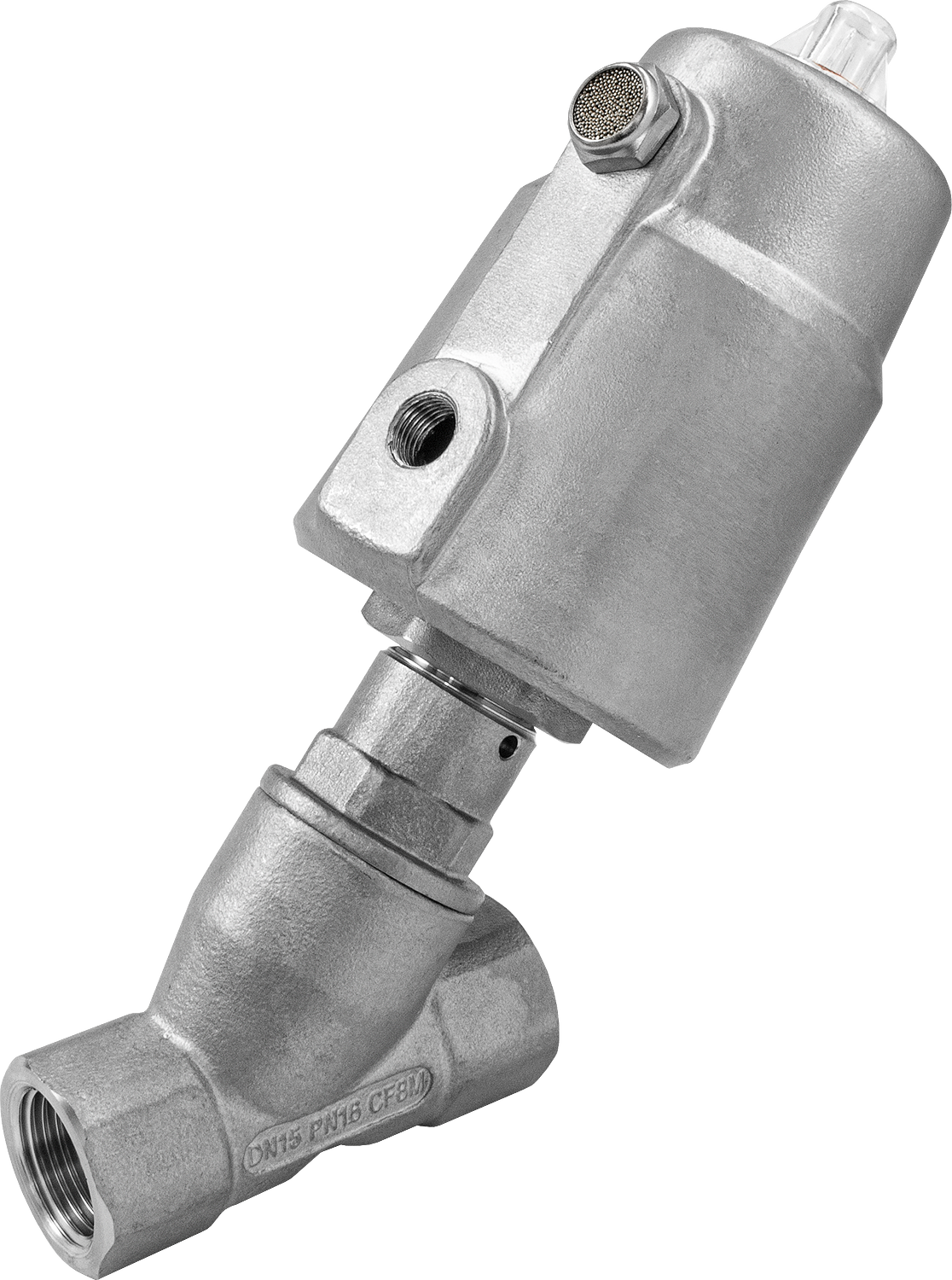

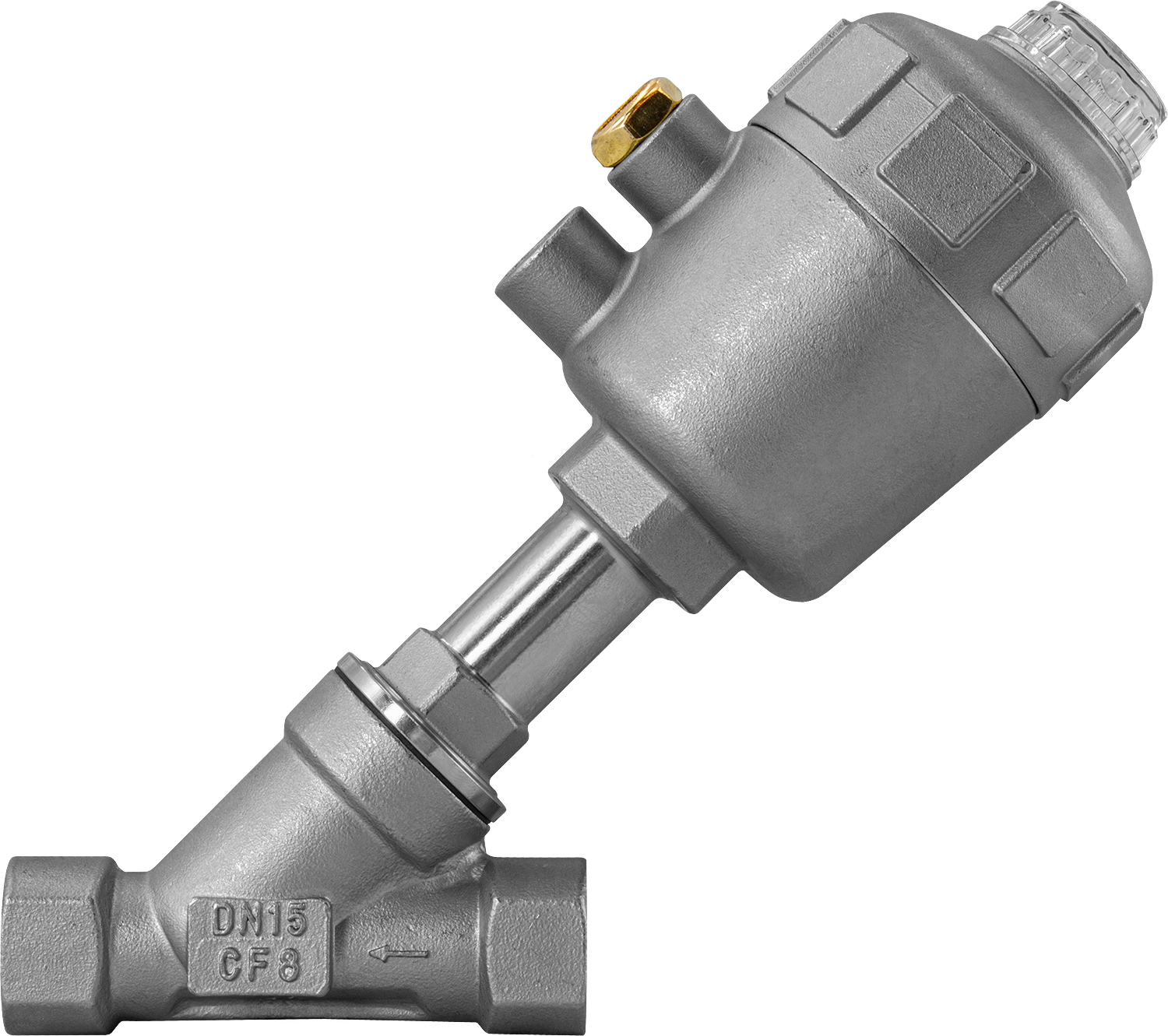

Клапан одностороннего действия (нормально закрытый) УПК22-1 для управления потоком рабочей среды в трубопроводе
Особенности:

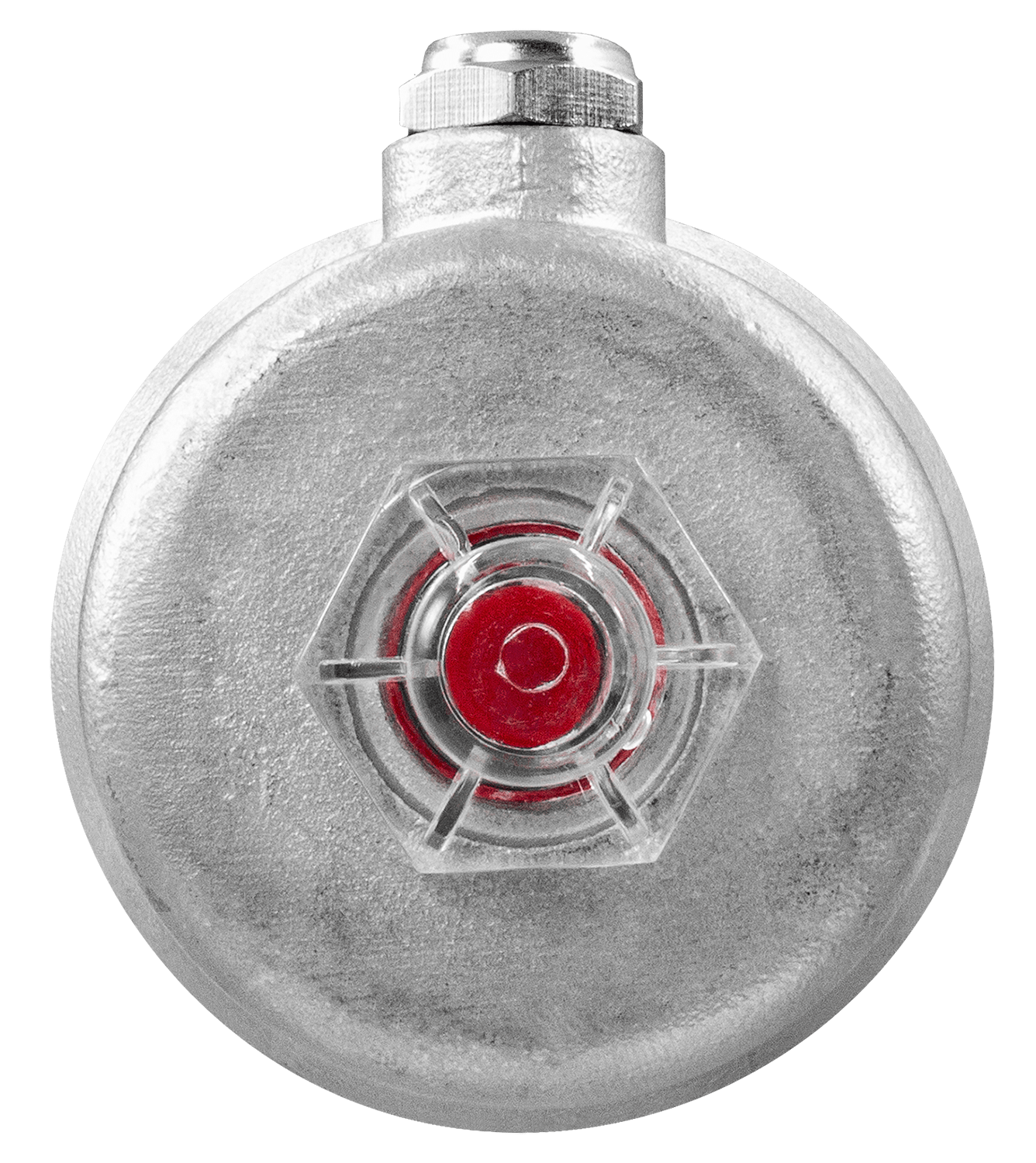

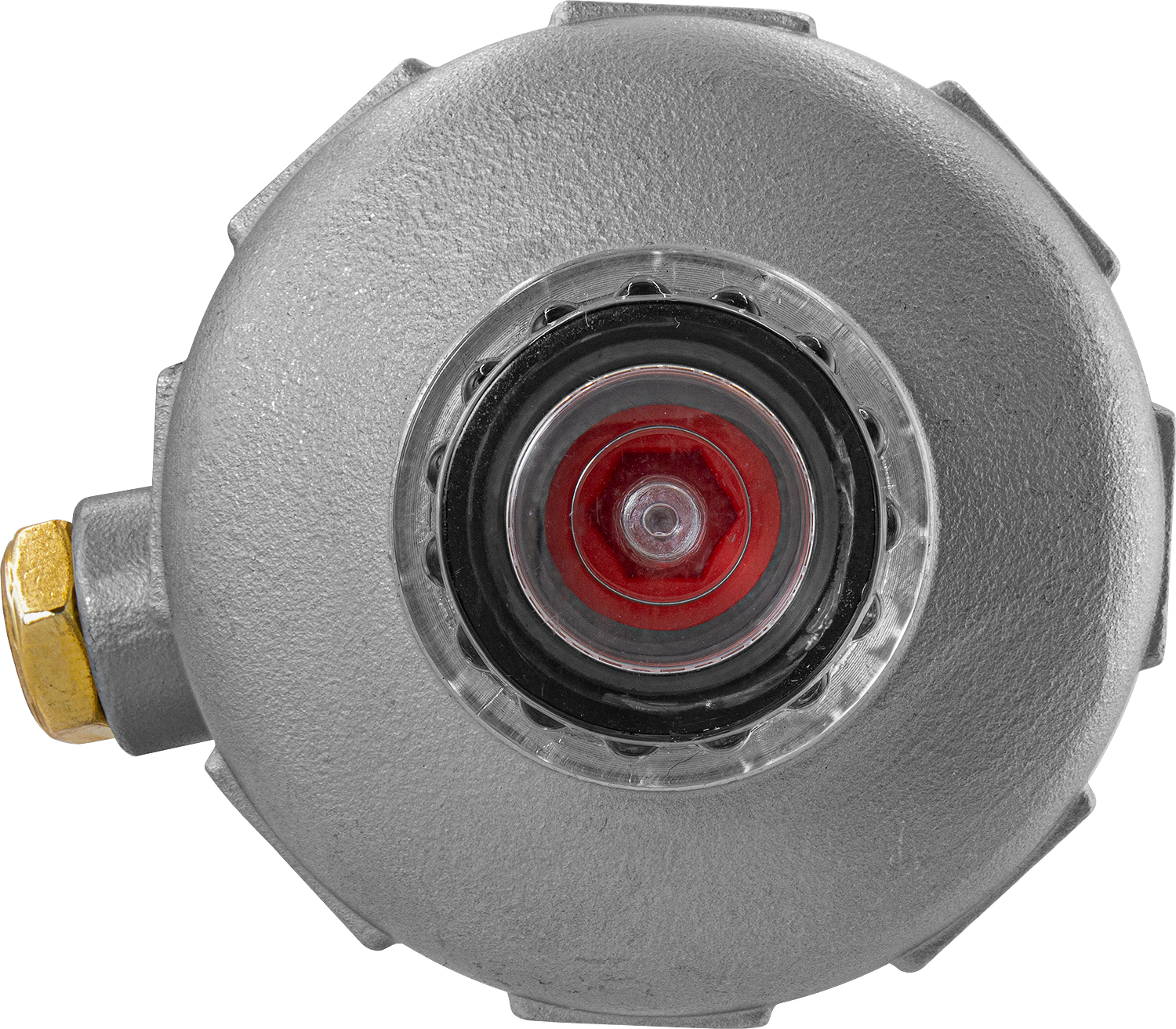

• Индикатор состояния клапана
• Высокая пропускная способность
• Отсутствие гидроударов
• Бесшумная работа


Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, воздух, масла, слабые кислоты и щелочи
Максимальная вязкость рабочей среды	600 мм²/с
Материал	Корпуса клапана: нержавеющая сталь Корпуса привода: нержавеющая сталь, алюминий, пластик Уплотнения: PTFE
Температура рабочей среды клапана	−10...180°C
Рабочее давление среды	0...1,6 МПа
Диаметр условного прохода	13...45 мм
Присоединение	Резьбовое G⅜"...G2"
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,3...1 МПа
Присоединение воздуховодов	⅛"...¼"
Температура эксплуатации	−10...60°C

Модификации:

Модель	Ду, мм	Диаметр привода, мм	Kv, м³/ч	Управляющее давление, МПа
УПК22-1-5015-S	13	50	4,2	≥ 0,3
УПК22-1-5020-S	18	50	9	0,3...0,4
УПК22-1-5025-S	25	50	18,5	0,3...0,55
УПК22-1-6325-S	25	63	18,5	0,3...0,55
УПК22-1-6332-S	31	63	36,5	0,3...0,5
УПК22-1-6340-S	35	63	42	0,3...0,6
УПК22-1-8050-S	45	80	54,6	0,3...0,65

Габаритные размеры

Модель	Диаметр привода, мм	G1	G2	A, мм	B, мм	D, мм	H, мм	L, мм
УПК22-1-5015-S	50	G½"	G⅛"	14	60,5	27	150	68,5
УПК22-1-5020-S	50	G¾"	G⅛"	143	60,5	32	155	75
УПК22-1-5025-S	50	G1	G⅛"	163,5	60,5	39	176	90
УПК22-1-6325-S	63	G1	G⅛"	174,5	77	39	189,5	90
УПК22-1-6332-S	63	G1¼"	G⅛"	190,5	77	50	207,5	117
УПК22-1-6340-S	63	G1½"	G⅛"	190,5	77	50	207,5	117
УПК22-1-8050-S	80	G2"	G¼"	233	98	70	253	145

Версия: 2016-04-12-КВА
