AR-GXI
Описание прибора
Стоимость: 1996 ... 2550
р.
Срок поставки: 7...8 недель

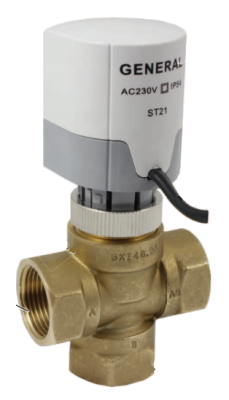

Клапан трехходовой с термоприводом AR-GXI предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2014-10-03-КВА
Особенности:
- Легкая замена привода
- Подпружиненный поршень
- Плавная бесшумная работа
- Отсутствие гидроудара
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух |
| Материал | Корпуса: латунь
Уплотнения: EPDM |
| Температура рабочей среды | 0...110°С
|
| Рабочее давление | 0...1,6 МПа |
| Диаметр условного прохода | 20 мм, 25 мм |
| Присоединение | Резьбовое Rc¾", Rc1" |
| Присоединение привода на клапан
| М30×1,5 мм
|
| Модель электропривода | ST21
|
| Питание | ~220...230 В
|
| Мощность
| 2 Вт |
| Схема подключения
| 2-проводная
|
| Усилие, создаваемое поршнем
| 120 Н
|
| Ход поршня
| 3 мм
|
| Вемя полного хода поршня
| 3...5 мин
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Модель электропривода |
| AR-GXI46.20 | 20
| 3,5
| Rc¾" | 0
| 1,6
| ST21
|
| AR-GXI46.35 | 25
| 5 | Rc1" |

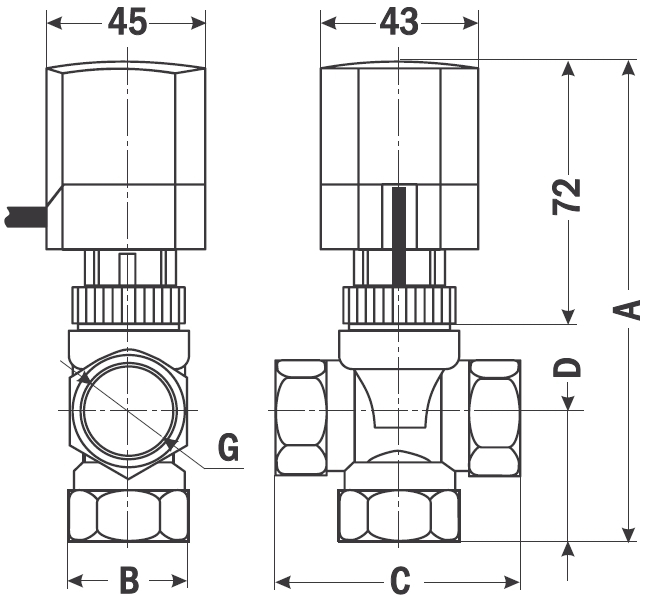

| Габаритные размеры
|
 |
| Размер, мм
| AR-GXI46.20
| AR-GXI46.25
|
| A | 129,5
| 138,5
|
| B | 32
| 40
|
| C | 65
| 85
|
| D | 34
| 41
|
| G | ¾"
| 1"
|
| Вес, кг
| 0,495
| 0,792
|
Версия: 2014-10-03-КВА
