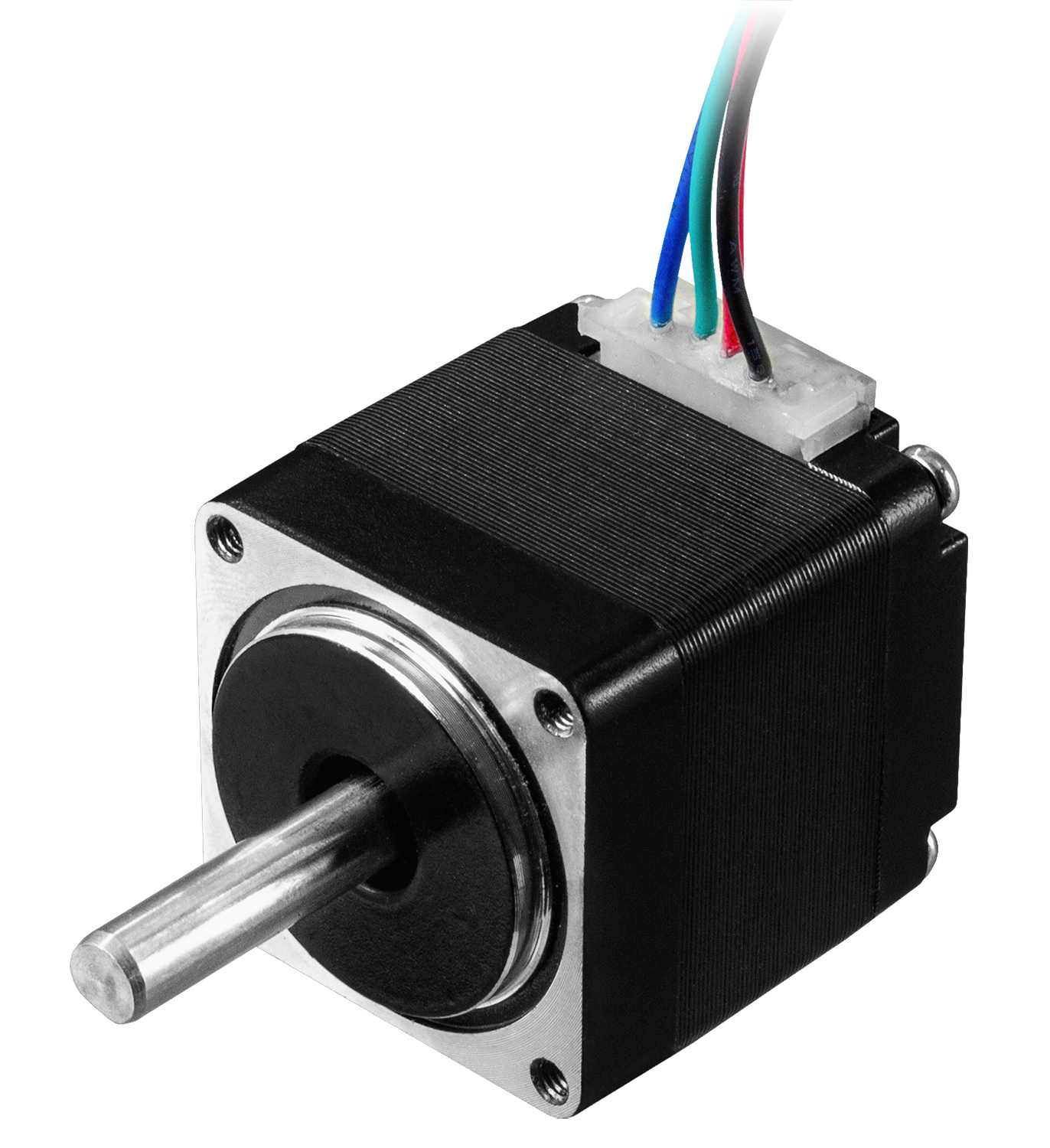

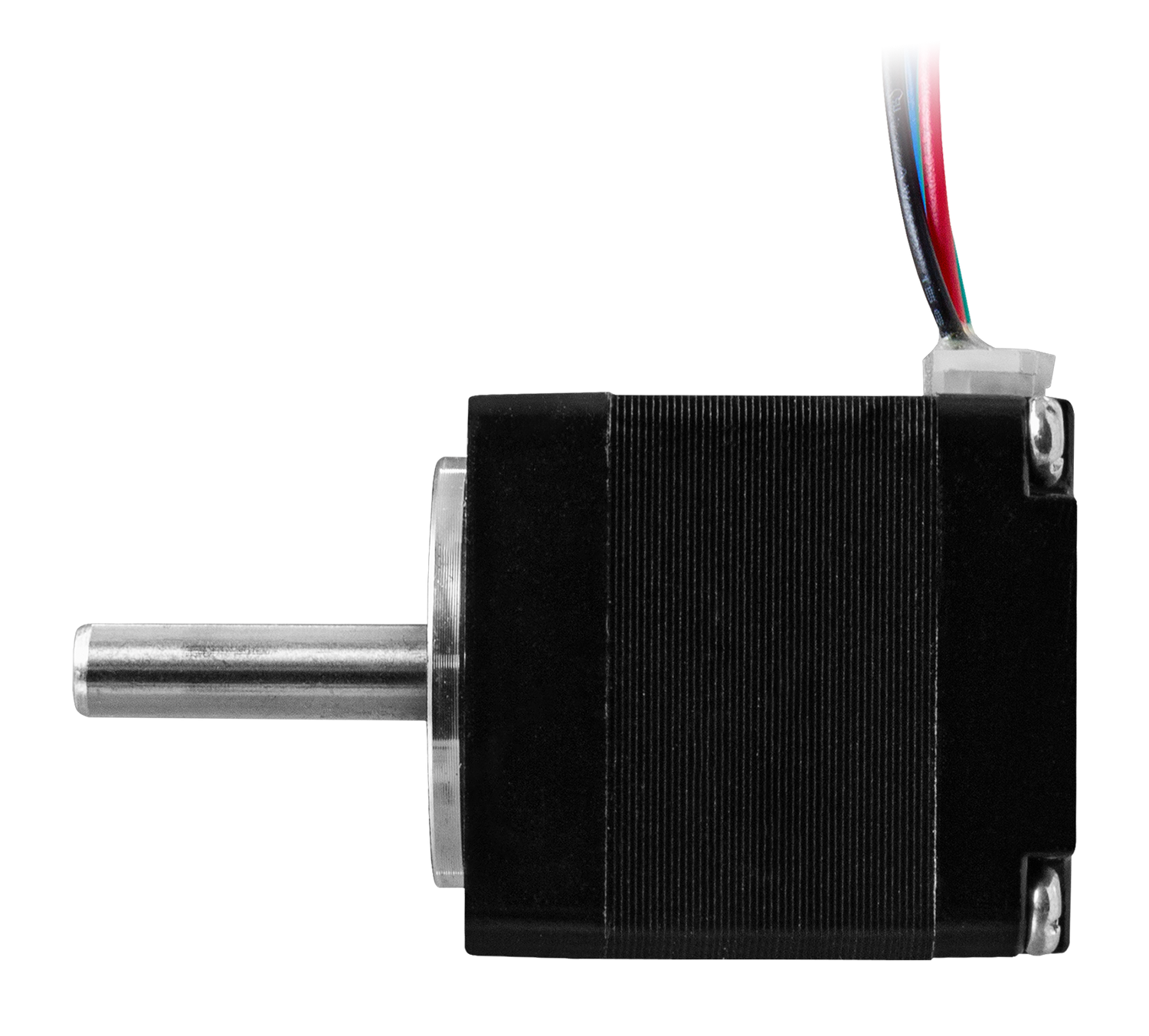

ШДГ-28

Гибридный шаговый двигатель ШДГ-28 предназначен для преобразования электрических импульсов в дискретные механические перемещения. Шаговые двигатели широко применяются в станках с ЧПУ (фрезерные, гравировальные станки, машины лазерной, плазменной или газовой резки металла), в роботах, конвейерах, системах подачи и т.д. Особенности:

• Высокая точность позиционирования без необходимости в обратной связи

• Длительный срок службы, высокая износоустойчивость и безотказность работы благодаря отсутствию механически трущихся деталей или частей
• Двигатель обеспечивает полный момент в режиме остановки
• Возможность быстрого старта, остановки или реверсирования
• Совместимость с современными цифровыми устройствами

Технические характеристики:

Параметр	Значение
Угловой шаг	1,8°
Количество шагов на оборот	200
Количество фаз	2
Типоразмер NEMA	11
Фланец	28 мм
Количество проводов	4

Модификации:

Модель	Крутящий момент на валу, Н·м	Номинальный ток, А/фаза	Номинальное сопротивление, Ом/фаза	Индуктивность, мГн/фаза	Момент инерции ротора, г·см²	Длина L, мм
ШДГ-28.30-0,07/0,8	0,07	0,8	4,8	3,9	9	30
ШДГ-28.39-0,1/0,8	0,1	0,8	4,7	4,2	12	39
ШДГ-28.50,5-0,12/1,1	0,12	1,1	2,4	2,4	18	50,5
ШДГ-28.50,5-0,12/0,8	0,12	0,8	4,8	4,8	18	50,5

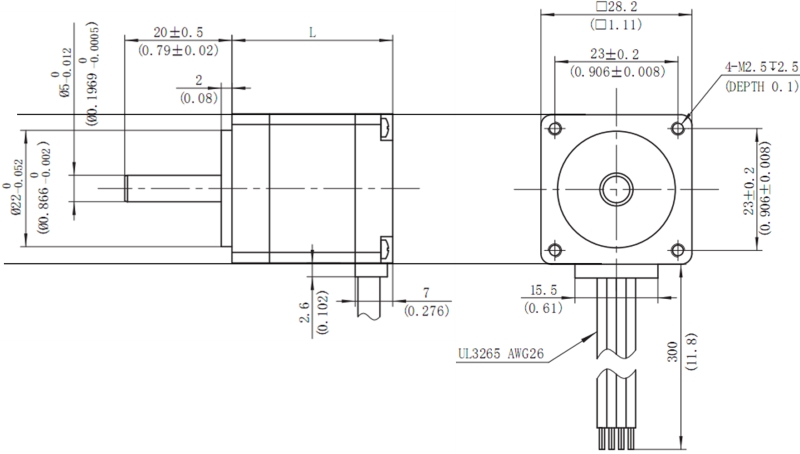

Габаритные размеры

Версия: 2015-03-24-КВА
