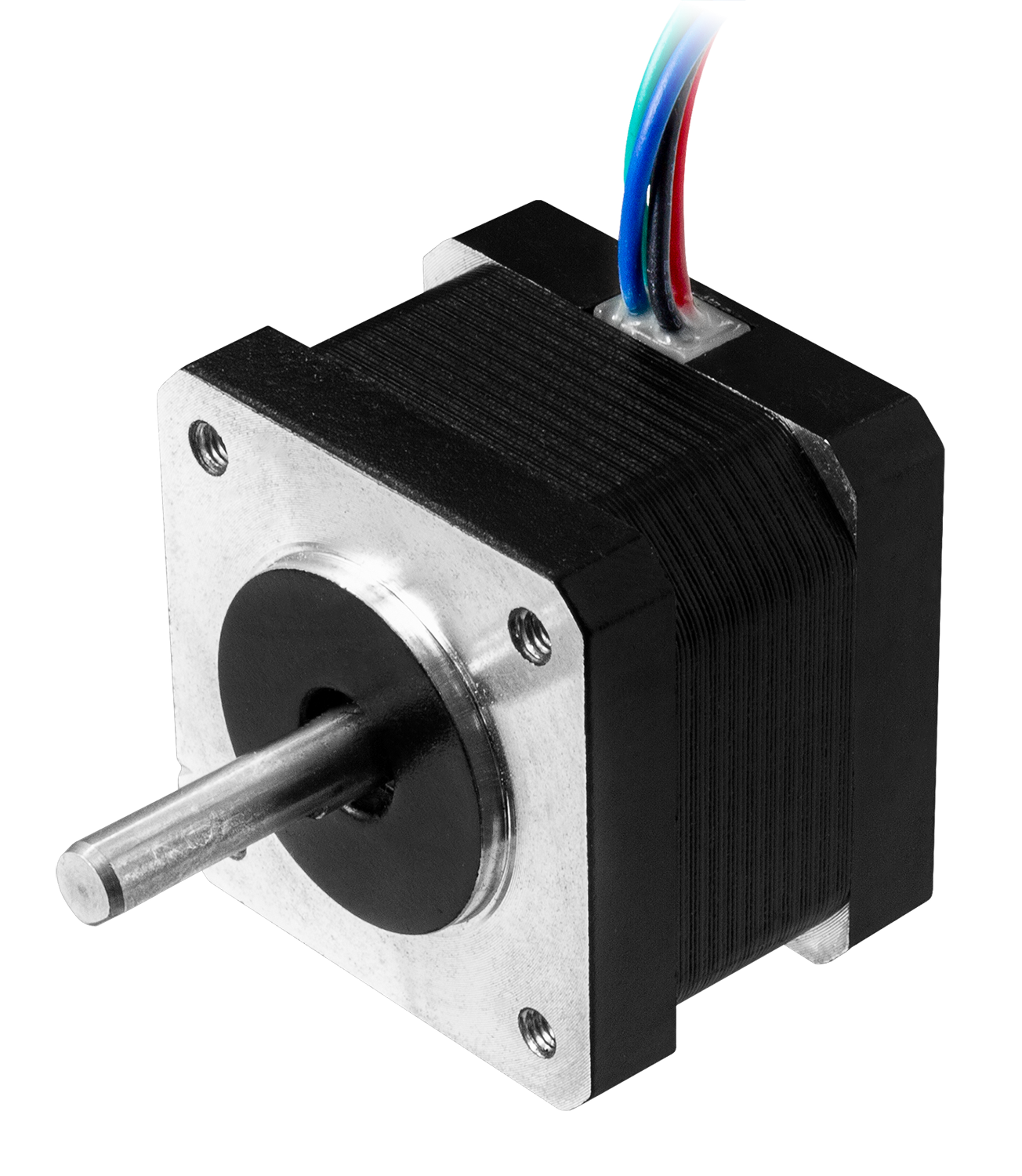

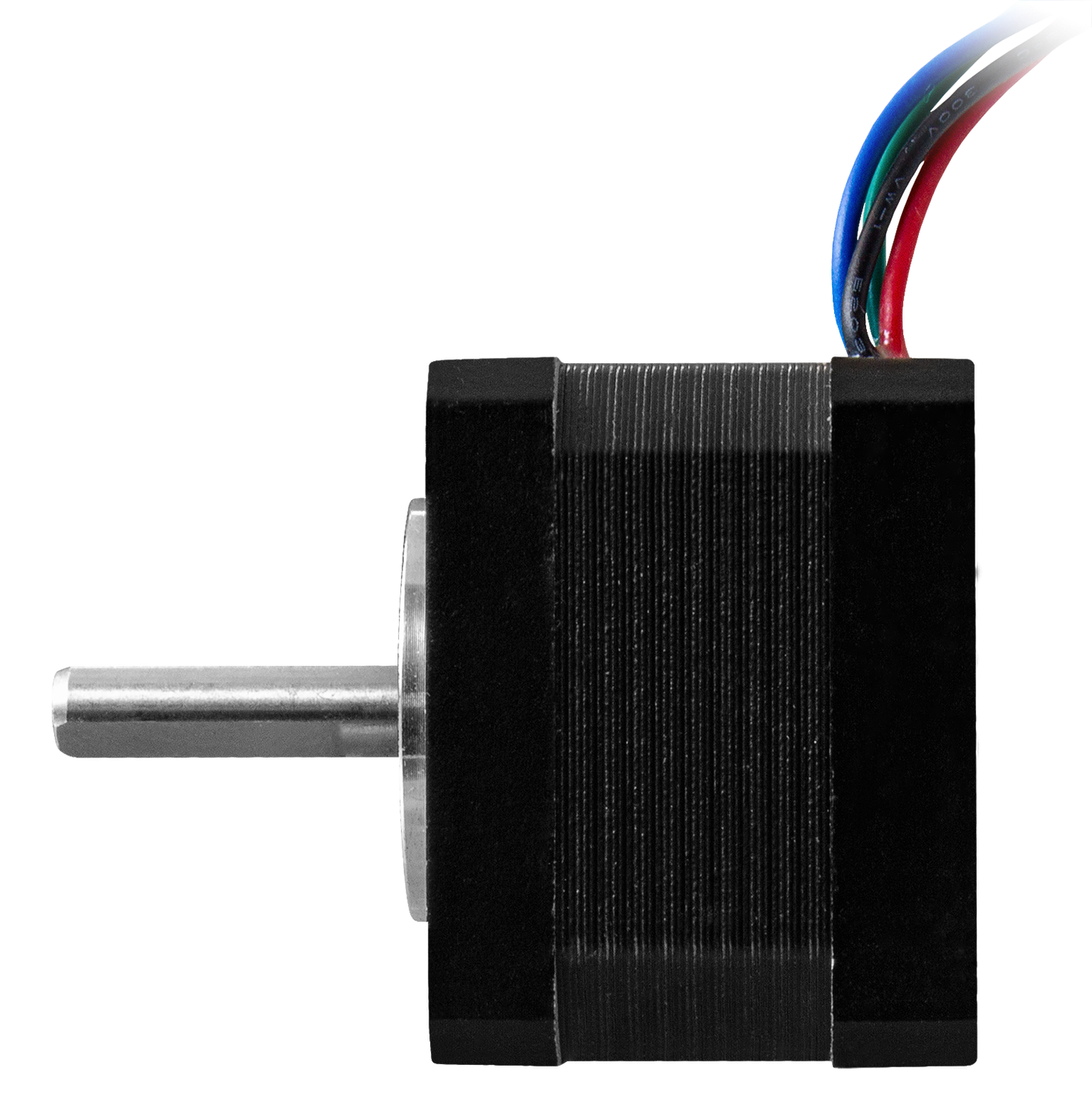

ШДГ-35

Гибридный шаговый двигатель ШДГ-35 предназначен для преобразования электрических импульсов в дискретные механические перемещения. Шаговые двигатели широко применяются в станках с ЧПУ (фрезерные, гравировальные станки, машины лазерной, плазменной или газовой резки металла), в роботах, конвейерах, системах подачи и т.д. Особенности:

• Высокая точность позиционирования без необходимости в обратной связи

• Длительный срок службы, высокая износоустойчивость и безотказность работы благодаря отсутствию механически трущихся деталей или частей
• Двигатель обеспечивает полный момент в режиме остановки
• Возможность быстрого старта, остановки или реверсирования
• Совместимость с современными цифровыми устройствами

Технические характеристики:

Параметр	Значение
Угловой шаг	1,8°
Количество шагов на оборот	200
Количество фаз	2
Типоразмер NEMA	14
Фланец	35 мм
Количество проводов	4

Модификации:

Модель	Крутящий момент на валу, Н·м	Номинальный ток, А/фаза	Номинальное сопротивление, Ом/фаза	Индуктивность, мГн/фаза	Момент инерции ротора, г·см²	Длина L, мм
ШДГ-35.26,5-0,1/0,58	0,1	0,58	11,6	10,5	12	26,5
ШДГ-35.36,5-0,2/1,28	0,2	1,28	3	5	20	36,5
ШДГ-35.36,5-0,12/0,9	0,2	0,9	6,1	10	20	36,5

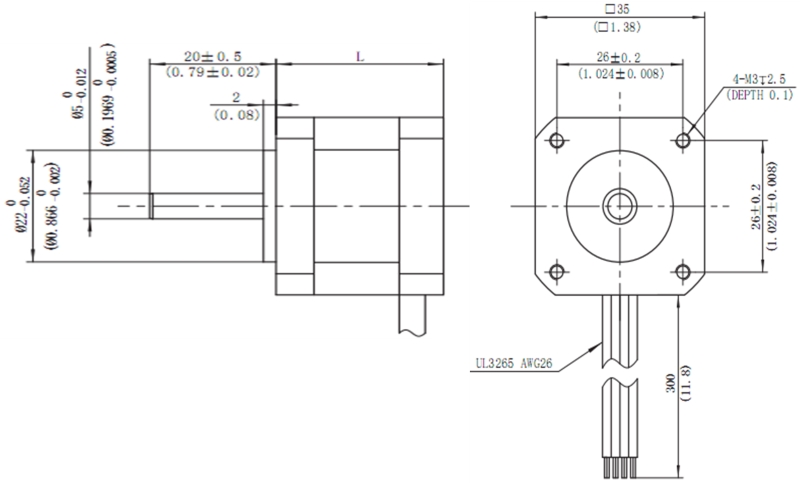

Габаритные размеры

Версия: 2015-03-24-КВА
