ШДГ-86
Описание прибора
Стоимость: 6450 ... 14712
р.
Срок поставки: Со склада

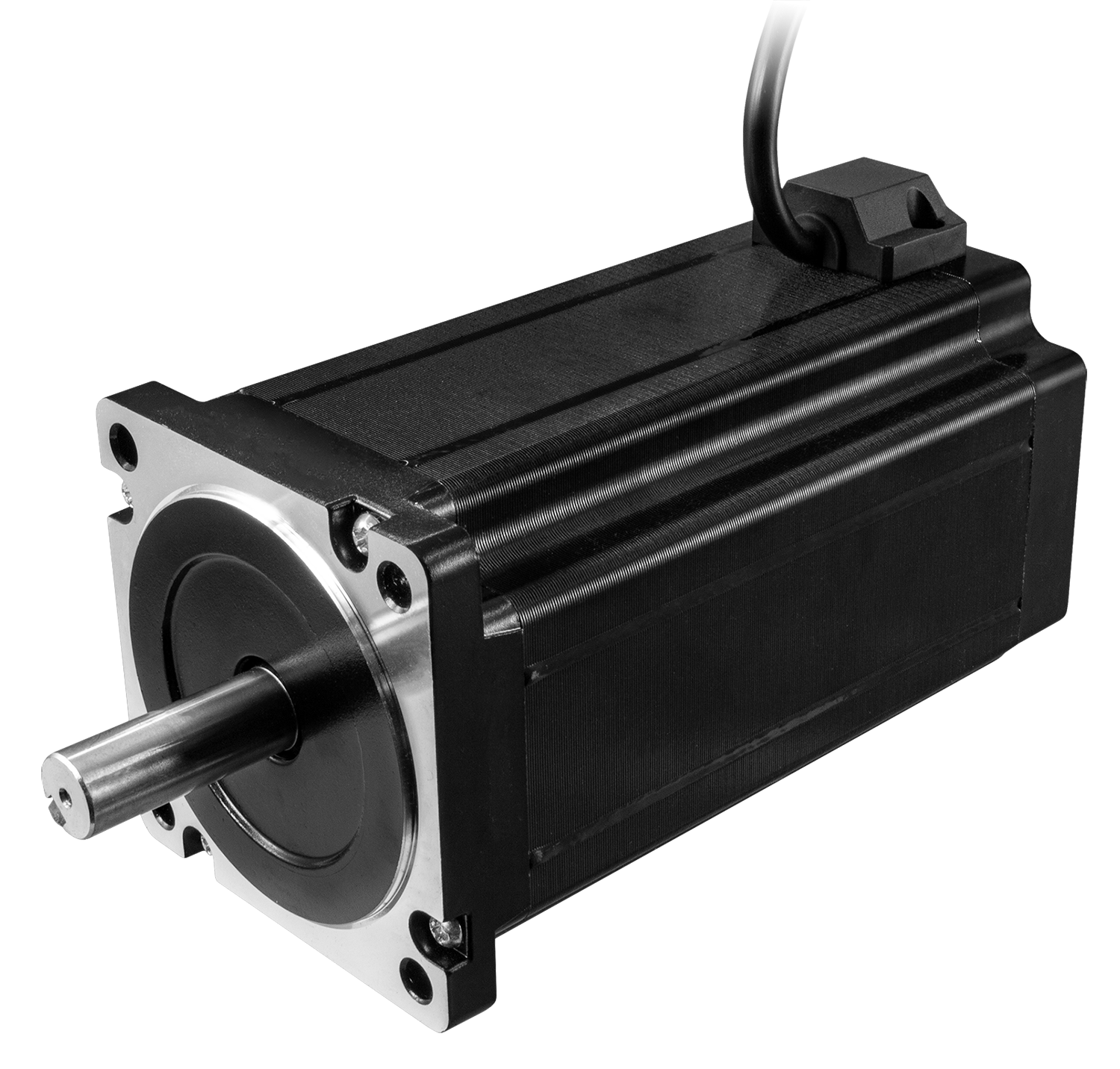

Гибридный шаговый двигатель ШДГ-86 предназначен для преобразования электрических импульсов в дискретные механические перемещения. Шаговые двигатели широко применяются в станках с ЧПУ (фрезерные, гравировальные станки, машины лазерной, плазменной или газовой резки металла), в роботах, конвейерах, системах подачи и т.д. Особенности:
Модификации:
Версия: 2015-03-25-КВА
- Высокая точность позиционирования без необходимости в обратной связи
- Длительный срок службы, высокая износоустойчивость и безотказность работы благодаря отсутствию механически трущихся деталей или частей
- Двигатель обеспечивает полный момент в режиме остановки
- Возможность быстрого старта, остановки или реверсирования
- Совместимость с современными цифровыми устройствами
| Параметр | Значение |
| Угловой шаг
| 1,8° |
| Количество шагов на оборот
| 200
|
| Количество фаз | 2 |
| Типоразмер NEMA | 34 |
| Фланец
| 86 мм |
| Количество проводов
| 4
|
| Модель | Крутящий момент на валу, Н·м | Номинальный ток, А/фаза | Номинальное сопротивление, Ом/фаза | Индуктивность, мГн/фаза | Момент инерции ротора, г·см² | Длина L, мм
|
| ШДГ-86.96-6,08/6 | 6,08
| 6
| 0,46
| 4,7
| 2500
| 96
|
| ШДГ-86.119,5-7,6/6 | 7,6
| 6
| 0,62
| 7
| 3700
| 119,5
|
| ШДГ-86.156-11/6 | 11
| 6
| 0,85
| 10,1
| 5600
| 156
|
| ШДГ-86.156-11/3 | 11
| 3
| 3,4
| 40,4
| 5600
| 156
|

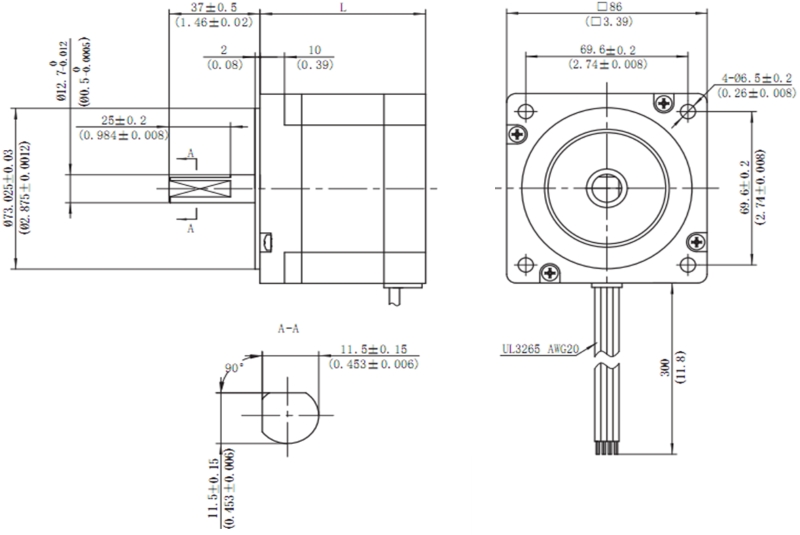

| Габаритные размеры |
 |
