MOB
Описание прибора
Стоимость: 6780 ... 37991
р.
Срок поставки: Со склада

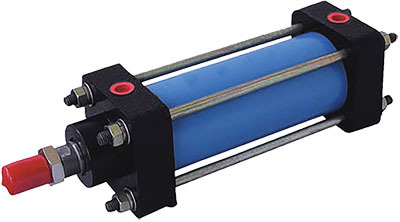

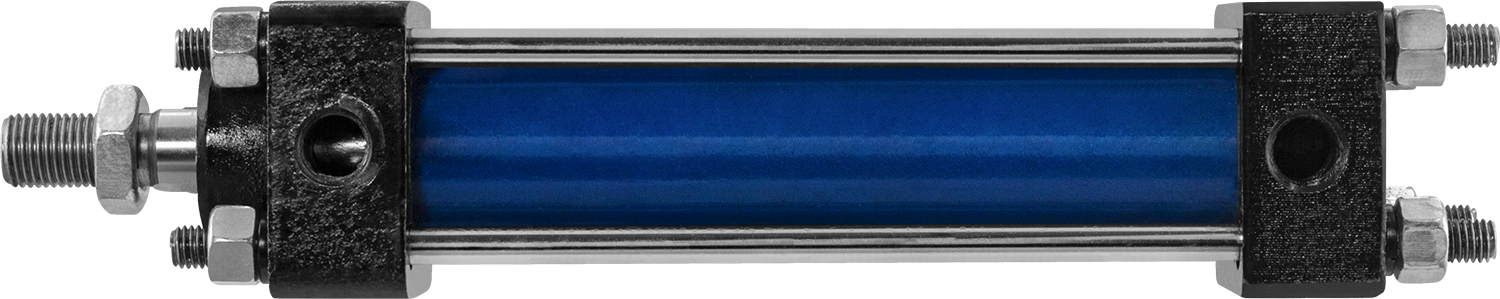

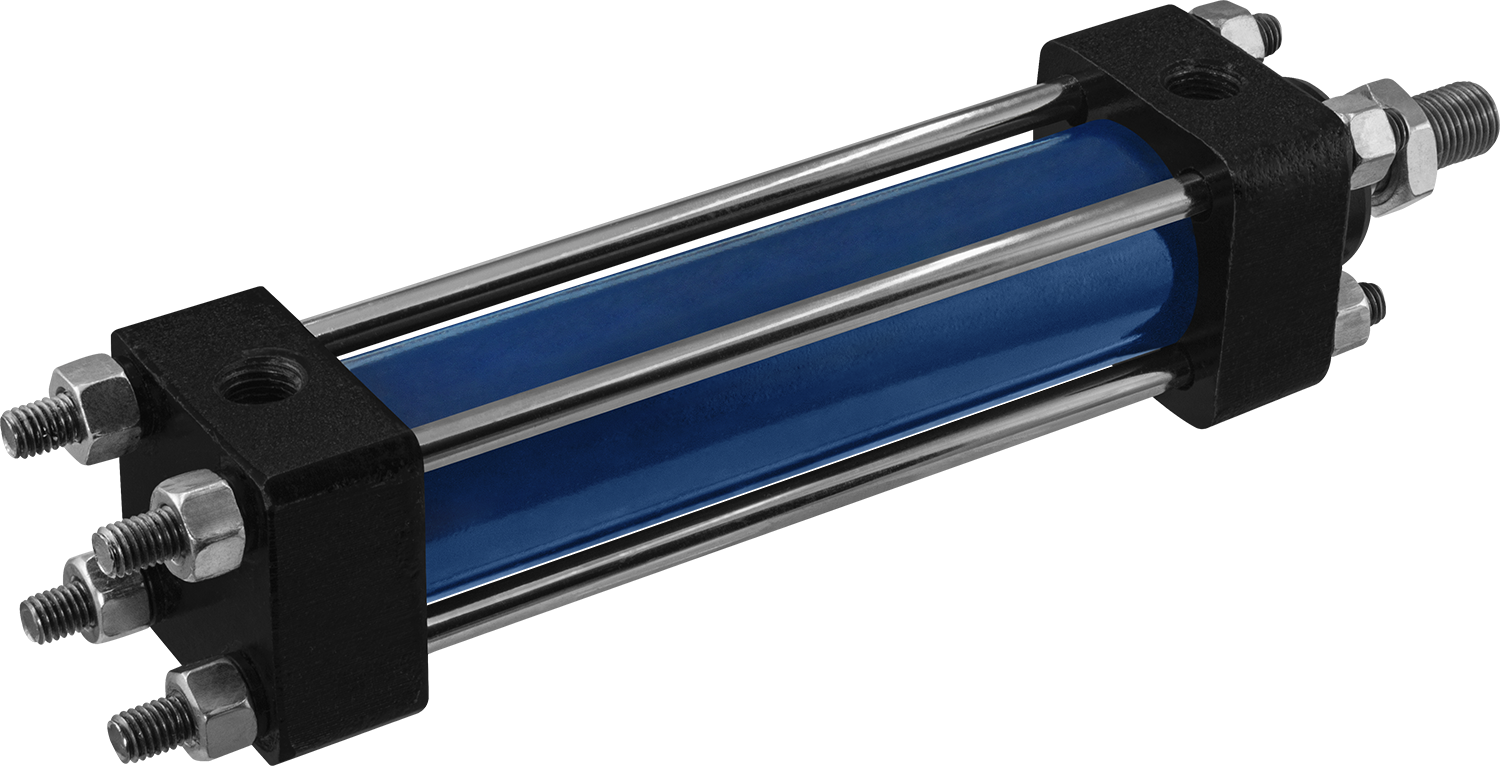

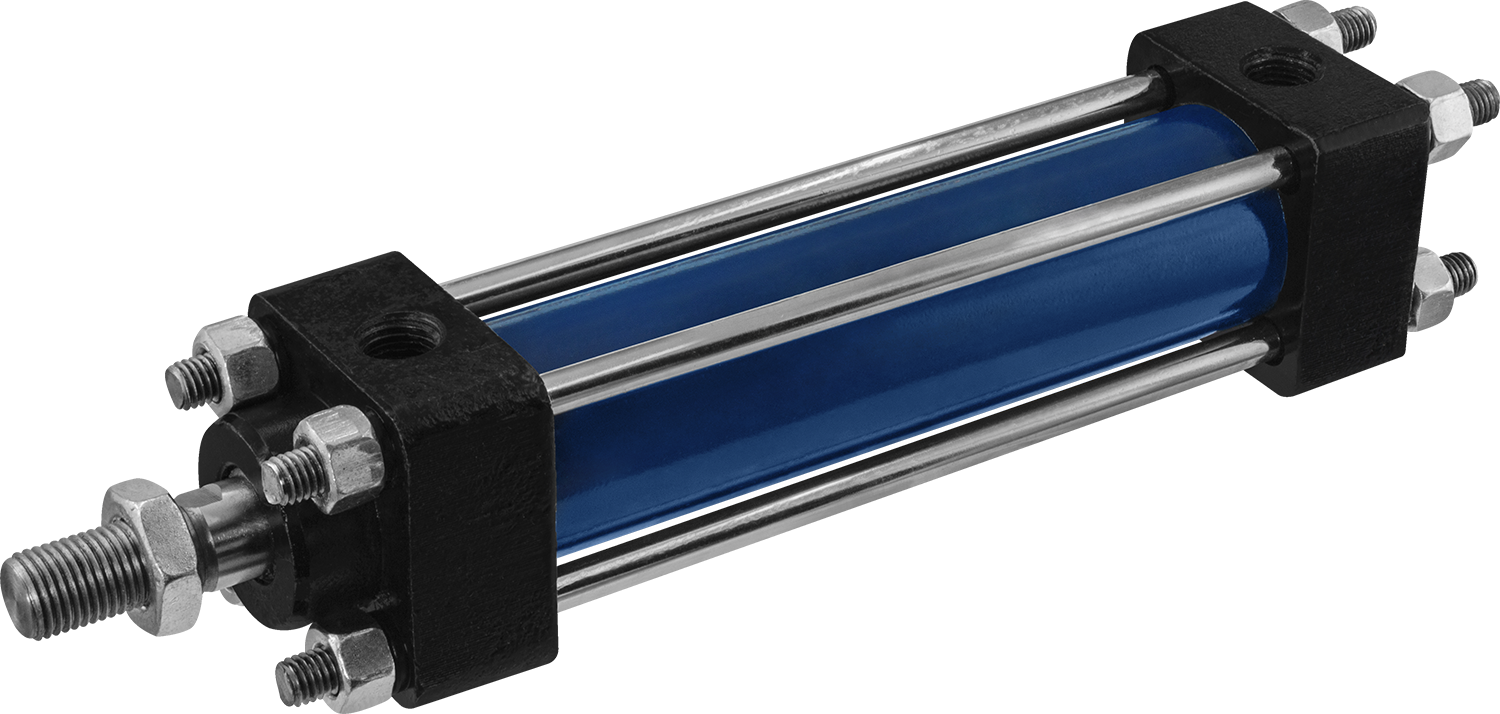

Гидроцилиндр MOB для преобразования энергии давления рабочей жидкости в механическое линейное перемещение
Технические характеристики:
Таблица расчетной выходной силы при рабочем давлении 6,86 МПа:
Версия: 2015-12-15-КВА
Технические характеристики:
| Параметр | Значение |
| Тип цилиндра
| Двустороннего действия |
| Рабочая среда
| Гидравлическое масло |
| Рабочее давление | 0,3…6,86 МПа |
| Максимальное допустимое давление
| 13,73 МПа |
| Диаметр цилиндра
| 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм |
| Диаметр штока | 16 мм, 20 мм, 25 мм, 32 мм, 40 мм |
| Длина штока
| 50…500 мм |
| Присоединение
| G¼"...G½" |
| Рабочая температура
| −10…80°C |
| Материал корпуса
| Нержавеющая сталь
|
Таблица расчетной выходной силы при рабочем давлении 6,86 МПа:
| Диаметр цилиндра, мм
| Диаметр штока, мм
|
Направление движения
| Площадь получения давления, см² | Выходная сила, кг
|
| 32
| 16
| толчок
| 8,03
| 55,11
|
| тяга
| 6,03
| 41,38 | ||
| 40
| 20
| толчок | 12,56
| 86,3 |
| тяга
| 6,42
| 64,72 | ||
| 50
| 20
| толчок
| 19,62
| 170,34 |
| тяга
| 16,48
| 112,78 | ||
| 63
| 25
| толчок
| 31,16
| 213,78 |
| тяга
| 26,25
| 179,95 | ||
| 80
| 32
| толчок
| 50,24
| 344,8 |
| тяга
| 42,20
| 289,69 | ||
| 100
| 40
| толчок
| 78,50
| 538,88 |
| тяга
| 65,94
| 452,67 |
| Габаритные размеры |
 |
| Диаметр, мм
| Размеры, мм
| |||||||
| ∅ A
| ∅ B
| C
| ☐D
| ☐ DE
| E | F
| G
| |
| 32
| 35
| 16
| M14×1,5 | 52
| 36
| 28
| 10
| 15
|
| 40
| 40
| 20
| М16×1,5 | 64
| 45
| 28
| 17
| 20
|
| 50
| 45
| 20
| М16×1,5 | 70
| 50
| 28
| 17
| 20
|
| 63
| 52
| 25
| М22×1,5 | 85
| 60
| 40
| 20
| 30
|
| 80
| 62
| 32
| М26×1,5 | 105
| 74
| 40
| 20
| 32
|
| 100
| 78
| 40
| М30×1,5 | 120
| 89
| 45
| 20
| 32
|
| Диаметр, мм
| Размеры, мм
| |||||||
| H
| N
| I
| J
| K
| S
| Z
| PT
| |
| 32
| 25
| 25
| 53
| 100
| M8
| 50
| 153
| G¼" |
| 40
| 30
| 30
| 65
| 110
| M8
| 50
| 175
| G⅜" |
| 50
| 30
| 30
| 65
| 110
| M10
| 50
| 175
| G⅜" |
| 63
| 31
| 31
| 90
| 112
| M10
| 50
| 202
| G⅜" |
| 80
| 37
| 37
| 92
| 129
| M12
| 55
| 221
| G½" |
| 100
| 37
| 37
| 97
| 129
| M12
| 55
| 226
| G½" |
