ВЕХА-Т

		ЩИТОВОЙ  Обозначение при заказе - Щ  Степень защиты - IP20  Цвет - черный
		НАСТЕННЫЙ  Обозначение при заказе - Н  Степень защиты - IP65  Цвет - серый
		НАСТЕННЫЙ  Обозначение при заказе - НТ57  Степень защиты - IP65  Цвет - серый

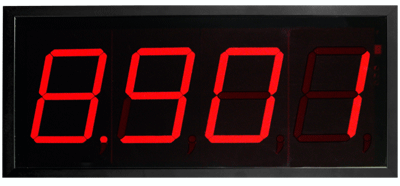

		НАСТЕННЫЙ  Обозначение при заказе - НТ127  Степень защиты - IP20  Цвет - черный

Обозначение при заказе	Пояснение
AC220	Питание осуществляется от сети ~85...245 В или =95...300 В
DC24	Питание осуществляется от сети =12...40 В

К универсальному счетному входу тахометра ВЕХА-Т можно подключить любые типы современных электронных и механических датчиков:

Обозначение при заказе	Пояснения
OK	Механические датчики типа "сухой контакт",  Электронные датчики с NPN или PNP структурой (напряжение питания 24В)
TTL	Механические датчики типа "сухой контакт", Датчики с TTL выходом (напряжение питания 5В)

Тахометр ВЕХА-Т может быть оборудован модулем ЦАП, формирующим аналоговый сигнал, величина которого пропорциональна текущему значению скорости или интервалов времени.
ЦАП обеспечивает возможность передачи информации регистрирующим приборам или управление исполнительными механизмами по пропорциональному закону регулирования (например, управление задвижкой или клапаном).
Тип сигнала (4...20мА; 0...5мА; 0...20мА или 0...1В; 0...10В) и границы масштабирования задаются при настройке прибора.

Модификация ЦАП ИУ2 формирует сигнал переключаемой полярности. Смена полярности происходит при включении второго дискретного выхода, например, при реверсе.

Выход ЦАП гальванически изолирован от всех входов и выходов прибора и является активным, т.е. не требует дополнительного источника питания.

Характеристики ЦАП

	Модификация ЦАП прибора		Диапазон выходных величин ЦАП	Разрешающая способность канала ЦАП	Предел допускаемой основной приведенной погрешности генерации тока, напряжения	Нагрузочная способность
ИУ2	ИУ	И420*	4...20мА	1,25мкА 0,625мВ	±0,5	≤ 500 Ом
			0...5мА*			≤ 2000 Ом
			0...20мА*			≤ 500 Ом
		-	0...1В			≥ 65 Ом
		-	0...10В			≥ 650 Ом
	-	-	±0...5мА			≤ 2000 Ом
	-	-	±0...20мА			≤ 500 Ом
	-	-	±0...1В			≥ 65 Ом
	-	-	±0...10В			≥ 650 Ом

*ЦАП модификации И420 не может формировать ток менее 0,5мА

Тахометр-частотомер "ВЕХА-Т" может иметь цифровой интерфейс  RS-485, который гальванически развязан от измерительного канала и обеспечивает соединение прибора (или сети приборов в количестве до 246 штук) с управляющей ЭВМ.
Физически, интерфейс RS-485 является дифференциальным, обеспечивает многоточечные соединения и позволяет передавать и принимать данные в обоих направлениях.
Сеть, построенная на базе интерфейса RS-485, представляет собой приемопередатчики, соединенные при помощи витой пары - двух скрученных проводов. Логически, в сети RS-485 обмен данными реализован посредством протокола Modbus-RTU, что является стандартом в сетях диспетчерского управления и сбора данных (SCADA системах). Протокол Modbus обеспечивает адресацию до 246 приборов.

Обозначение при заказе	Описание
Р	Электромагнитное реле Допустимая нагрузка ~10А, 220В/=12А, 28В
С	Симисторная оптопара Допустимая нагрузка ~50мА, 220В
К	Транзисторная оптопара Допустимая нагрузка =200мА, 50В
Т	Постоянное напряжение =6...24В для управления твердотельным реле Допустимая нагрузка 30мА
