ВЕХА-Т
Описание прибора
Стоимость: 7186 ... 59020
р.
Срок поставки: Со склада
Универсальный тахометр-частотомер-счетчик времени наработки ВЕХА-Т предназначен для измерения скорости вращения и ее направления, измерения интервалов времени, времени наработки и числа совершенных оборотов
Особенности:
- 8 форматов отображения: с-1, мин-1, ч-1, с, мин, ч, наработка в часах и оборотах
- Индикация направления вращения (по 2 датчикам)
- Двухканальный измерительный счетный вход (Fmax до 10кГц), датчики: NPN, PNP, «сухой контакт, TTL (опция)
- Встроенный источник =24 В для питания активных датчиков
- Ограничение доступа к настройкам прибора с помощью пароля – три уровня доступа
- 2 логических управляющих выходных устройства (14 вариантов логики управления): реле, оптосисмистор, оптотранзистор, твердотельное реле
- Аварийно-предупредительная сигнализация
- Преобразование измеренных параметров в аналоговые сигналы (опция)

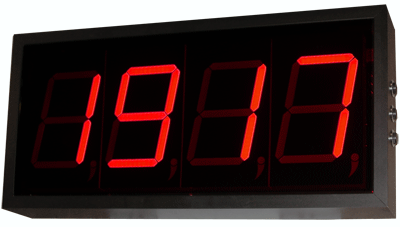

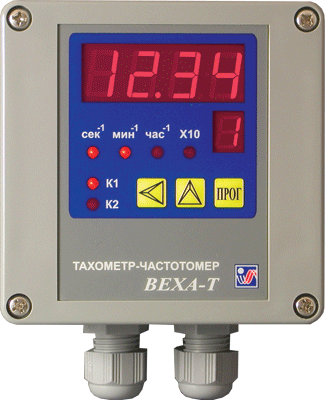

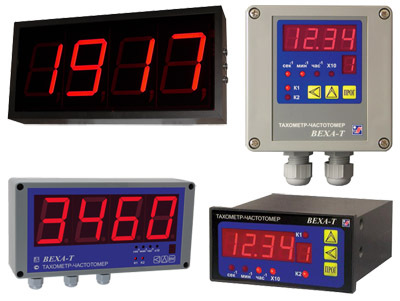

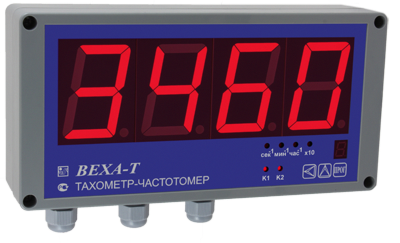

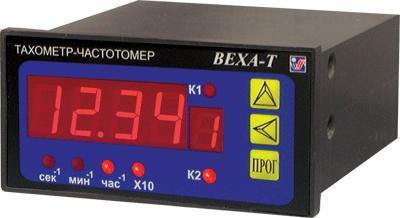

- Два типа корпусов: щитовой (Щ), настеный (Н); возможно изготовление в виде табло (корпус НТ57, НТ127)
Опции:
- Вход для датчиков TTL =5 В
- Интерфейс RS-485, ModBus RTU. OPC-сервер, конфигуратор прибора (Windows, Linux)
- Аналоговый выход 4...20 мА (И420)
- Универсальный аналоговый выход 4...20 мА, 0...20 мА, 0...5 мА, 0...10 В, 0...1 В (ИУ)
- Универсальный аналоговый биполярный выход −20...0...20 мА, −5...0...5 мА, −10...0...10 В, −1...0...1 В (ИУ2)
| Параметр
| Значение | ||
| Формат
индикатора | с-1 (Гц)
| Диапазон измерения
скорости | 0,0034…10 000
|
| мин-1 (об/мин)
| 0,2…99 990
| ||
| ч-1 | 12,4…99 990
| ||
| с
| Диапазон измерения
времени между двумя импульсами | 0…290
| |
| мин
| 0…4,83
| ||
| ч
| 0…0,08
| ||
| Диапазон времени наработки
| 0…99 990 ч
| ||
| Диапазон счетчика импульсов
| 0…99 990
| ||
| Индикатор
| СД, четырехразрядный
| ||
| Высота символов
| 14 мм
| ||
| Количество подключаемых датчиков
| 1 или 2
| ||
| Типы подключаемых датчиков
| NPN
PNP «Сухой контакт» TTL | ||
| Максимальная частота счета | 10 кГц
| ||
| Количество логических управляющих выходов
| 2
| ||
| Типы выходных устройств
| Реле ~10 А, 220 В
Драйвер оптосимистора ~50 мА, 220 В Оптотранзистор с открытым коллектором =200 мА, 50 В Выход для управления твердотельным реле =30 мА, 6…24 В | ||
| Интерфейс
| RS-485, ModBus RTU
| ||
| Потребляемая мощность
| < 8 ВА
| ||
| Питание
| ~85…245 В, 50…60 Гц, =95…300 В, =12…40 В
| ||
| Условия эксплуатации
| Температура
| 5…50°С
| |
| Влажность
| 45…80%RH
| ||
| Давление
| 84…107 кПа
| ||
| Габаритные размеры, степень защиты
- модификация Щ – щитовой - модификация Н – настенный - модификация НТ57 – настенное табло - модификация НТ127 – настенное табло |
96×48×99 мм, IP20 100×100×56 мм, IP64 240×120×60 мм, IP65 488×238×56 мм, IP20 | ||
| Габаритные размеры |
 |
| Щ
|
 |
| Н
|
Версия: 2015-04-20 НТА

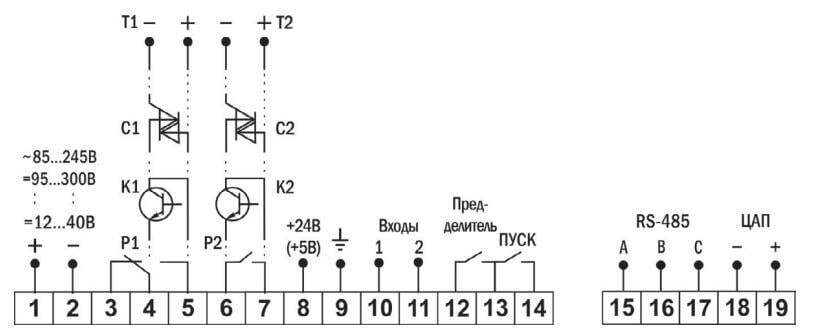

Схемы
