«ПАРАГРАФ PL20»

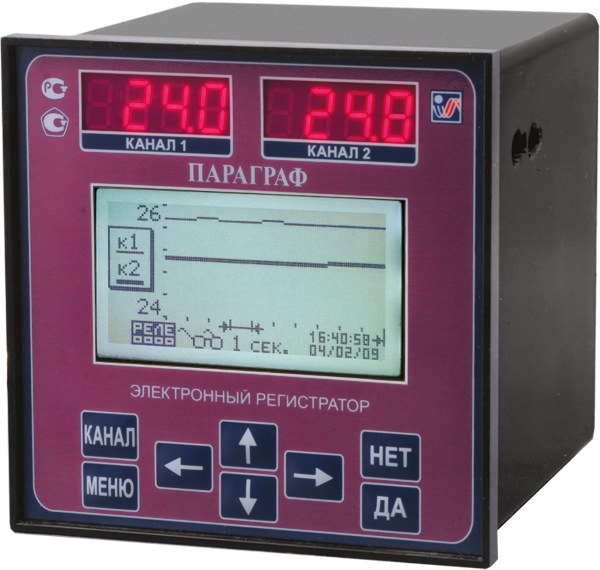

Описание прибора

Стоимость: 36704 ... 56726 р. Срок поставки: 4...8 недель

Электронный регистратор «ПАРАГРАФ PL20» предназначен для измерения и регистрации температуры и других физических величин, для управления технологическими процесса, а также для создания SCADA-систем, систем сбора данных и замкнутых систем автоматического управления технологическими процессами.
Особенности:

2 универсальных гальванически развязанных канала измерения (более 40 типов подключаемых датчиков)
2 цифровых СД-индикатора
2 дискретных входа, 4 выходных устройства
2 канала ЦАП (14 бит, выход 0(4)...20 мА, 0...5 мА, 0...1(10) В)
5 ПИД-регуляторов (3 на дискретные выходы и 2 на ЦАП)
Два независимых программных регулятора, до 100 шагов, программируемые длительность и тип шага,индивидуальные параметры ПИД-регулирования на каждом шаге (опция)
Встроенные блоки питания датчиков =24 В, 30 мА

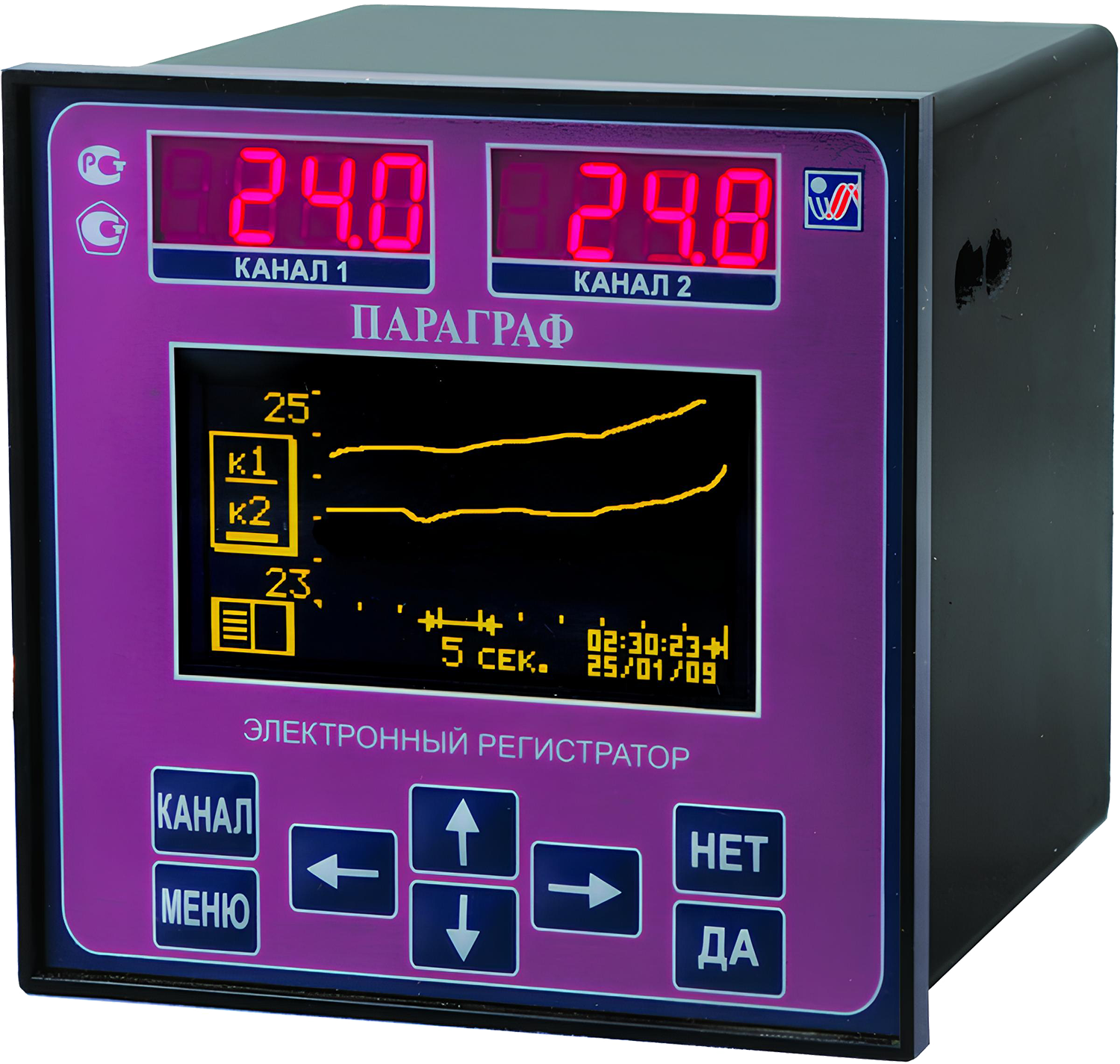

ЖК- или OLED-дисплей 2,6" с разрешением 128×64 точки
Отображение параметров в виде графиков и цифр
Интуитивно понятный мультиязычный графический интерфейс
Двойная математическая обработка (23 варианта математических операций)
Время опроса всех каналов 0,1 с…10 мин
Психрометр, измеритель-регистратор температуры и влажности с датчиком СПРУТ ТВ-03
Бесплатное ПО: ОРС-сервер, конфигуратор прибора, программа чтения архивов

Функциональность прибора может быть модифицирована нашим предприятием под любую задачу заказчика

Технические характеристики:

Параметр		Значение	Погрешность
Входные сигналы	Термосопротивления	50М, 100М: −200…200°С 53М: −50…180°С Cu50, Cu100: −50…200°С 46П: −200…500°С 50П, 100П, 500П, Pt50, Pt100, Pt500, Pt1000: −200…850°С 100H: −60…180°С 0…50 Ом, 0…100 Ом, 0…320 Ом, 0…500 Ом, 0…1000 Ом, 0…2000 Ом, 0…3000 Ом, 0…3250 Ом, 0…3900 Ом	±0,1%
	Термопары	ТХА (K): −180…1370°С ТХК (L): −200…800°С ТЖК (J): −210…1200°С ТХКн (E): −230…1000°С ТМК (M): −200…100°С ТМКн (T): −230…400°С ТНН (N): −210…1300°С ТПП (S): −50…1760°С ТПП (R): 0…1760°С ТПР (B): +300…1820°С ТВР (A1): 0…2500°С ТВР (A2): 0…1800°С ТВР (A3): 0…1800°С	±0,2%
	Аналоговые	Ток I: 0…5 мА, 0(4)…20 мА Напряжение U: 0(−10)…10 мВ, 0…20 мВ, 0(−50)…50 мВ, 0…75 мВ, 0(−100)…100 мВ, 0…1 В	±0,2%
Выходные сигналы	Дискретные	Реле ~5 А, 220 В Драйвер оптосимистора ~50 мА, 220 В Оптотранзистор с открытым коллектором =200 мА, 50 В Выход для управления твердотельным реле =50 мА, 8 В
Выходные сигналы	Аналоговые	0(4)…20 мА, 0…5 мА, 0…1(10) В
Дисплей		ЖК или OLED 2,6" с разрешением 128×64 точки
Интерфейс		RS-485
Память		4 МБ (до 1 000 000 значений)
Потребляемая мощность		15 ВА
Питание		~220 В (±10%), или =24 В, или =12 В
Условия эксплуатации	Температура	5…45°С
Условия эксплуатации	Влажность	≤ 80%RH
Габаритные размеры, размеры врезного отверстия		96×96×100 мм 93×93 мм
